Instalação e configuração de instalações de produção conjunta (GEA) e comunidades de energia renovável (EEG)

Guia completo num único artigo: noções básicas do hardware partilhado e, depois, em separado, a configuração de uma EEG (Ponto 6, MQTT) e de uma GEA (Ponto 7, local por Wi‑Fi/RTU).

⚠️ É necessário um eletricista licenciado

👥 Público-alvo: parceiros de instalação e técnicos

📋 Neste artigo

Objetivo e princípio básico da instalação
Participantes com uma instalação de produção ou armazenamento em baterias
Participantes com consumo de energia puro
- Ligação ao contador inteligente / contador de eletricidade
- Alimentação do P1 Ultra
Acesso à app e à cloud
Visão geral da configuração do sistema
Configurar a EEG (ligação do P1 Ultra por MQTT)
Configurar a GEA (ligação local do P1 Ultra por Wi‑Fi/RTU)
Resumo
Problemas frequentes
Artigos relacionados

1 Objetivo e princípio básico da instalação

Para que uma instalação de produção conjunta (GEA) ou uma comunidade de energia renovável (EEG) possa ser controlada em tempo real, todos os produtores e consumidores relevantes têm de estar equipados com os componentes Reduxi adequados.

⚠️

Planeie cedo um eletricista licenciado Todos os trabalhos no quadro do contador ou nele (montagem do controlador e do P1 Ultra, ligação ao contador e à alimentação) só podem ser efetuados por um eletricista autorizado, em conformidade com a regulamentação local. O eletricista deve já estar incluído no planeamento — e não ser organizado apenas no dia da instalação.

⚠️

Peça as credenciais cedo (para uma EEG) A ligação MQTT (EEG, ver ⁠Ponto 6⁠) requer um nome de utilizador e uma palavra-passe para o broker MQTT do Reduxi. Estas podem ser pedidas ao suporte do Reduxi — idealmente antes de a instalação começar, para estarem à mão ao configurar no local.

🧰

Ferramentas e materiais necessários Tenha à mão antes de começar:

Dispositivo(s) P1 Ultra — um por ponto de medição
Reduxi Controller (para participantes produtores)
Chave de fendas para montagem no quadro do contador
Tomada elétrica perto do quadro do contador (para a fonte de alimentação AC do P1 Ultra)
Consoante o tipo de ligação: cabo LAN/RS485 ou as credenciais do Wi‑Fi local
Portátil ou tablet com acesso à internet (para aceder ao Reduxi Configurator)
Acesso ao Reduxi Configurator ou ao Reduxi Cloud

ℹ️

Dois tipos de participantes Numa GEA ou numa EEG, faz-se uma distinção básica entre participantes com produção ou armazenamento controláveis e participantes com consumo de energia puro. O hardware necessário depende do grupo a que um participante pertence.

Não há limite para o número de produtores ou consumidores participantes. O que importa é apenas que as medições necessárias possam ser captadas nos respetivos pontos de medição e transmitidas ao sistema Reduxi.

🔀

EEG e GEA: mesmo hardware, conectividade diferente Os Pontos 2–5 aplicam-se sem alterações a ambas as configurações. No entanto, a forma como os dispositivos P1 Ultra comunicam depois entre si e com o controlador difere fundamentalmente. Já conhece o básico? Continue para:

Ponto 6 — Configuração para uma EEG (MQTT)
Ponto 7 — Configuração para uma GEA (local por Wi‑Fi/RTU)

2 Participantes com uma instalação de produção ou armazenamento em baterias

Para participantes com produção ou armazenamento controláveis, é instalado um Reduxi Controller. Isto inclui, entre outros:

Sistemas solares (PV)
Armazenamento em baterias
Outros produtores de energia controláveis
Combinações de um sistema PV e armazenamento em baterias

O controlador é instalado onde quer que a respetiva instalação de produção ou o sistema de armazenamento possam ser tecnicamente ligados e controlados. Trata da comunicação com os dispositivos existentes e permite o controlo da energia produzida ou armazenada.

Recomendado

Variante DIN rail

Montado diretamente no quadro do contador — poupa espaço e dispensa uma caixa separada.

Descrição em texto desta imagem

Fotografia de um pequeno dispositivo branco e cinzento-claro numa caixa para calha DIN sobre fundo branco, com um logótipo impresso no painel frontal, duas portas de rede RJ45, um pequeno botão ou ranhura e um bloco de terminais de parafuso verde no lado direito. Sem outro texto legível.

Variante stand-alone

Instalação autónoma fora do quadro do contador, p. ex. quando não há espaço no seu interior.

Descrição em texto desta imagem

Fotografia de um pequeno dispositivo em caixa plana cinzento-escura visto em ângulo, com duas portas de rede RJ45 lado a lado na face frontal, sobre fundo branco. Sem texto nem etiquetas legíveis.

Vários produtores na mesma GEA/EEG

Se existirem vários produtores numa comunidade, cada produtor tem o seu próprio Reduxi Controller. Exemplo:

Participante	Instalação	Controllers necessários
Produtor 1	Sistema PV	1× Reduxi Controller
Produtor 2	Sistema PV + armazenamento em baterias	1× Reduxi Controller
Outros produtores	mesmo princípio	1× Reduxi Controller cada

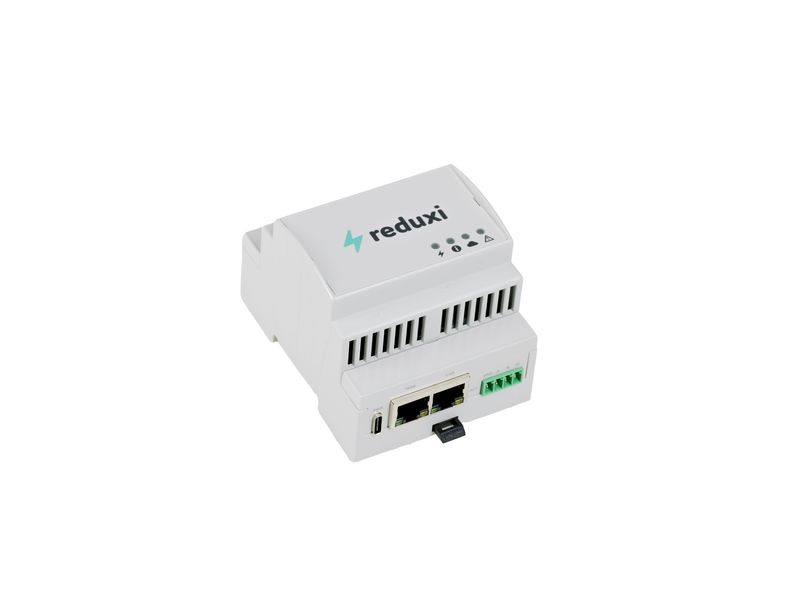

Fotografia de um controlador Reduxi DIN rail cinzento-claro com duas portas RJ45 e bloco de terminais verde

Descrição em texto desta imagem

Fotografia de um controlador Reduxi numa caixa cinzento-clara para calha DIN sobre fundo branco, visto de cima em ângulo. O topo tem impressos o logótipo reduxi e quatro pequenos LEDs de estado com símbolos (raio, círculo, nuvem, triângulo de aviso). A frente tem ranhuras de ventilação, uma pequena porta do tipo USB-C à esquerda, duas portas de rede RJ45 lado a lado, uma pequena ficha ou cartão preto a sair por baixo das portas e um bloco de terminais de parafuso verde de 4 pinos à direita.

Reduxi Controller — variante DIN rail (montado no quadro do contador)

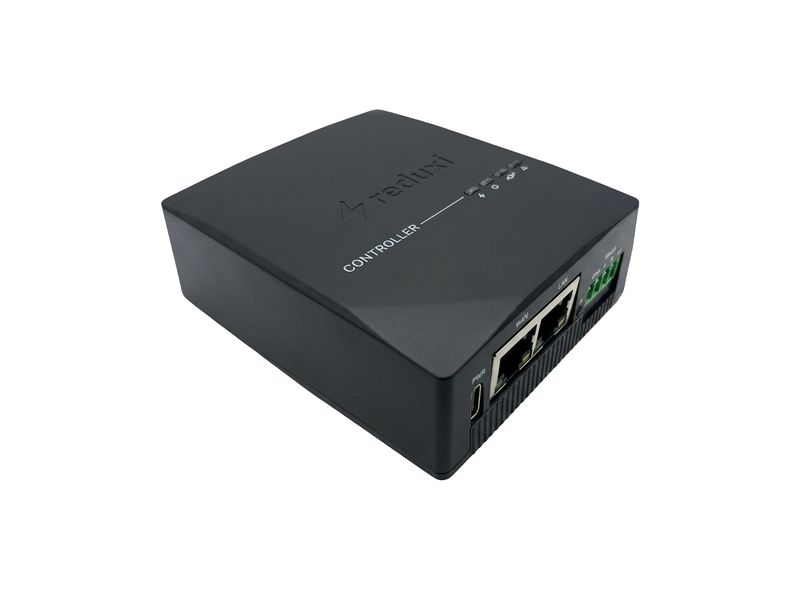

Fotografia da caixa Reduxi Controller stand-alone cinzento-escura com duas portas RJ45 e bloco de terminais verde

Descrição em texto desta imagem

Fotografia da variante stand-alone do Reduxi Controller sobre fundo branco: uma caixa plana cinzento-escura vista de cima em ângulo. O topo tem impressos o logótipo reduxi e a palavra "CONTROLLER", com quatro pequenos LEDs de estado. A margem frontal tem uma pequena porta do tipo USB-C à esquerda, duas portas de rede RJ45 lado a lado e um bloco de terminais de parafuso verde à direita.

Reduxi Controller — variante stand-alone (instalação autónoma)

Pode encontrar um guia de instalação detalhado, passo a passo, no artigo ligado:

⚙️ Reduxi Controller — Primeira configuração

3 Participantes com consumo de energia puro

Para agregados familiares ou participantes sem instalação de produção controlável própria, um Reduxi Controller geralmente não é necessário. Um P1 Ultra é suficiente para captar o consumo atual.

✅

EVSE, resistências de aquecimento e semelhantes também contam como consumidores puros Numa EEG, também podem ser ligados postos de carregamento (EVSE), resistências de aquecimento ou cargas semelhantes. Estes também não precisam necessariamente de um Reduxi Controller próprio, uma vez que o seu consumo é captado através do P1 Ultra — só é necessário um controlador se esta carga for para ser controlada ativamente.

Padrão

P1 Ultra Plus

Liga-se por Wi‑Fi. Primeira escolha sempre que haja Wi‑Fi disponível no local.

Descrição em texto desta imagem

Fotografia de um pequeno dispositivo preto com uma única antena vertical no canto superior esquerdo e aberturas na face frontal, sobre fundo branco. Sem texto nem etiquetas legíveis.

P1 Ultra Pro

Oferece também uma opção de cartão SIM — para locais sem Wi‑Fi ou quando se evita deliberadamente uma ligação Wi‑Fi.

Descrição em texto desta imagem

Fotografia de um pequeno dispositivo preto com duas antenas verticais no canto superior esquerdo e aberturas na face frontal, sobre fundo branco. Sem texto nem etiquetas legíveis.

Ligação ao contador inteligente / contador de eletricidade

Cada consumidor puro tem de conseguir captar o seu consumo de energia atual no respetivo contador inteligente ou contador de eletricidade. Para isso, o P1 Ultra é ligado diretamente ao contador. Consoante o modelo do contador, a ligação é feita através de:

Porta P1 — interface digital direta no contador
Interface de infravermelhos (IR) — leitura ótica, quando não há porta P1 disponível

O P1 Ultra lê as medições atuais do contador e disponibiliza-as ao sistema Reduxi / Reduxi Cloud para cálculo e controlo em tempo real.

Pode encontrar uma visão geral de todos os modelos de contadores suportados no artigo ligado:

📖 Contadores e contadores inteligentes compatíveis

✅

O contador não é compatível de imediato? Se o contador existente não for compatível com o Reduxi de origem, será integrado no sistema Reduxi gratuitamente após uma verificação de viabilidade.

⚠️

Substituição do contador possível em casos individuais Em casos raros, a verificação pode concluir que o contador existente não pode ser integrado e tem de ser primeiro substituído. Isto deve ser esclarecido o mais cedo possível no processo de instalação para evitar atrasos.

Alimentação do P1 Ultra

⚠️

É sempre necessária uma alimentação dedicada O P1 Ultra precisa sempre da sua própria alimentação — independentemente do contador inteligente ou do modelo de contador utilizado.

Consoante a situação de instalação, estão disponíveis as seguintes opções:

Adaptador AC para uma tomada de parede — a opção mais comum; deve prever-se uma tomada perto do quadro do contador.
Através de RS485 — numa ligação local, o P1 Ultra pode ser alimentado diretamente pela ligação RS485.
Através de um adaptador USB-C para 2 pinos (+/-) — para ligar a uma fonte DC existente.

ℹ️

O controlador DIN rail (DIN) alimenta-se a si próprio O Reduxi Controller na variante DIN rail tem a sua própria fonte de alimentação DIN e, por isso, não precisa de nenhuma fonte de alimentação adicional.

Antes da instalação, verifique o seguinte:

Que contador de eletricidade está instalado?
O contador é compatível com o Reduxi? (se não for: integração gratuita no sistema Reduxi após uma verificação — em casos individuais é necessária a substituição do contador)
É utilizada uma porta P1 ou uma interface de infravermelhos?
Qual das três opções de alimentação é mais prática no local?

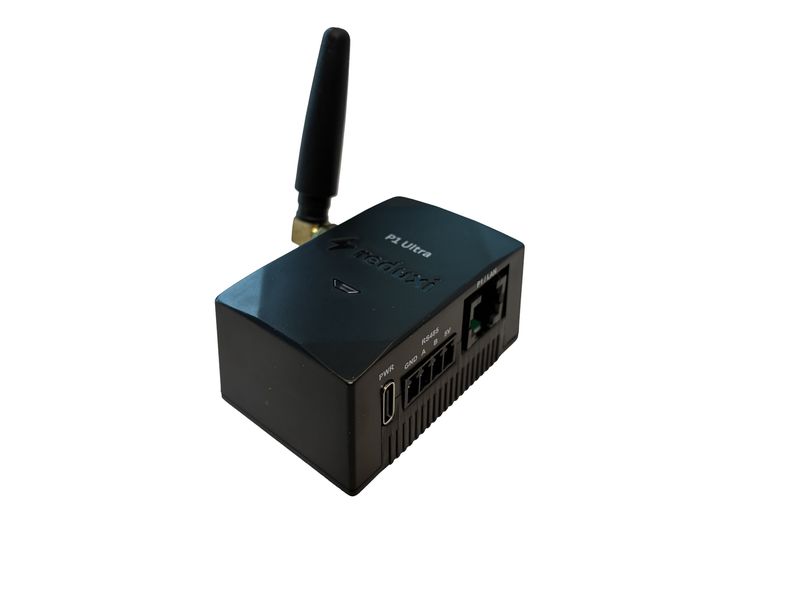

Fotografia do P1 Ultra: porta PWR, terminais RS485 GND A B 5V, porta RJ45 P1/LAN, antena

Descrição em texto desta imagem

Fotografia do P1 Ultra sobre fundo branco: um pequeno dispositivo retangular preto com uma antena de haste preta num conector dourado no canto superior esquerdo. O topo tem impresso "P1 Ultra" com o logótipo reduxi. A face frontal tem, da esquerda para a direita: uma pequena porta com a etiqueta "PWR" (conector plano), um bloco de terminais de parafuso de 4 pinos com a etiqueta "RS485" com as etiquetas de pinos "GND", "A", "B", "5V", e uma porta de rede RJ45 com a etiqueta "P1/LAN" com um LED verde por baixo.

P1 Ultra Plus — liga-se por Wi‑Fi

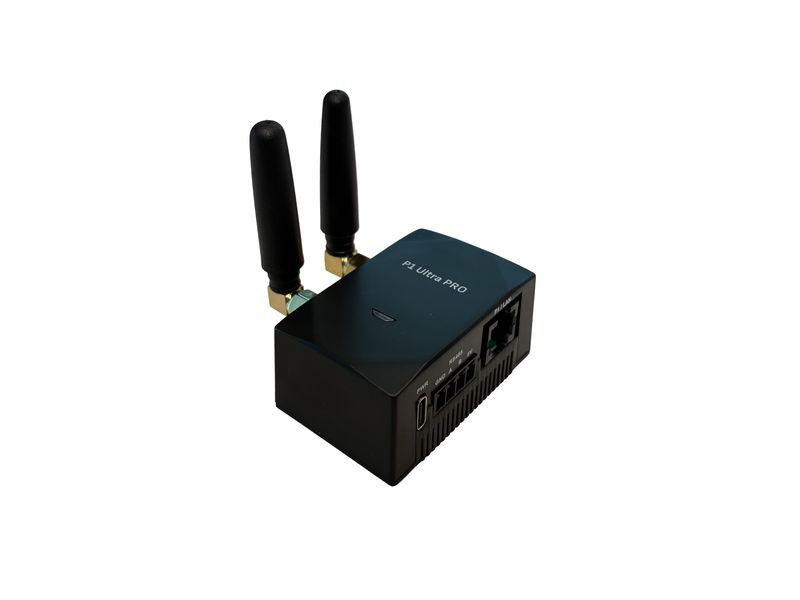

Fotografia do P1 Ultra PRO com duas antenas, porta PWR, bloco de terminais RS485 e porta RJ45

Descrição em texto desta imagem

Fotografia do P1 Ultra PRO sobre fundo branco: um pequeno dispositivo preto retangular com duas antenas de haste pretas em conectores dourados no canto superior esquerdo. A parte superior tem a inscrição "P1 Ultra PRO". A face frontal tem, da esquerda para a direita: uma porta de conexão plana com a etiqueta "PWR", um bloco de terminais de parafuso de 4 pinos com a etiqueta "RS485" e pequenas etiquetas dos pinos (GND, A, B), e uma porta de rede RJ45 com uma pequena etiqueta por cima e um LED verde por baixo.

P1 Ultra Pro — Wi‑Fi mais uma opção de cartão SIM

Pode encontrar um guia detalhado sobre a ligação e o estado dos LED no artigo ligado:

🔌 P1 Ultra Plus/Pro — ligação e estado dos LED

4 Acesso através da app e da cloud

Todos os utilizadores Reduxi podem descarregar a Reduxi app no smartphone, criar uma conta e utilizá-la para ver o seu próprio consumo ou a sua produção. Na app, tal como no computador, é feita uma distinção visual entre a eletricidade proveniente da EEG ou da instalação de produção conjunta e a eletricidade retirada diretamente da rede pública.

Nível de acesso	Who	Dados visíveis
Aggregator access	Entidades autorizadas / administradores da EEG	Todos os participantes da EEG — consumo e produção no total, bem como por participante individual
Participant access	Participantes individuais (agregados familiares, produtores)	Apenas os seus próprios componentes, mais informações adicionais relevantes, como o consumo da rede e o consumo da EEG

As entidades autorizadas de uma EEG obtêm assim aggregator access à Reduxi Cloud, com uma vista de todos os participantes, enquanto os participantes individuais veem apenas os seus próprios componentes e as informações adicionais que lhes dizem respeito.

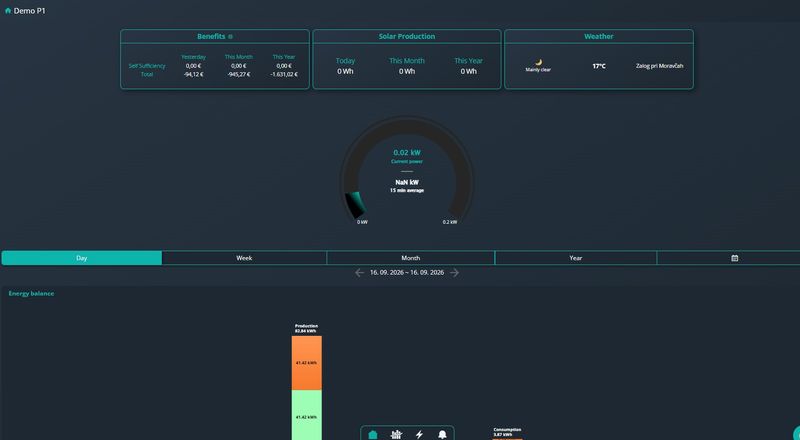

Vista do participante na Reduxi Cloud Demo P1: benefícios, produção solar, meteorologia, indicador de potência atual, balanço energético

Participant access — só são visíveis os componentes do próprio participante e as informações adicionais

Descrição em texto desta imagem

Captura de ecrã da aplicação web Reduxi Cloud no tema escuro, vista do participante, nome do local "Demo P1" no canto superior esquerdo (sem barra lateral visível). Cartões superiores: "Benefits" com as linhas Self Sufficiency e Total, colunas Yesterday, This Month, This Year (Self Sufficiency: 0,00 €, 0,00 €, 0,00 €; Total: -94,12 €, -945,27 €, -1.631,02 €); "Solar Production" (Today 0 Wh, This Month 0 Wh, This Year 0 Wh); "Weather" (17°C, Zalog pri Moravčah, Mainly clear). Em baixo: um indicador semicircular que mostra "0.02 kW Current power" e "NaN kW 15 min average", escala de 0 kW a 0,2 kW. Botões de período: Day (selecionado), Week, Month, Year e um ícone de calendário; intervalo de datas "16. 09. 2026 - 16. 09. 2026" com setas. Secção "Energy balance" com uma barra "Production" (cerca de 82,84 kWh, dividida em duas partes de cerca de 41,42 kWh cada, laranja e verde) e uma segunda barra pequena "Consumption" (cerca de 5,87 kWh, parcialmente cortada). É visível uma barra de ícones inferior com quatro ícones. A imagem está cortada na parte inferior.

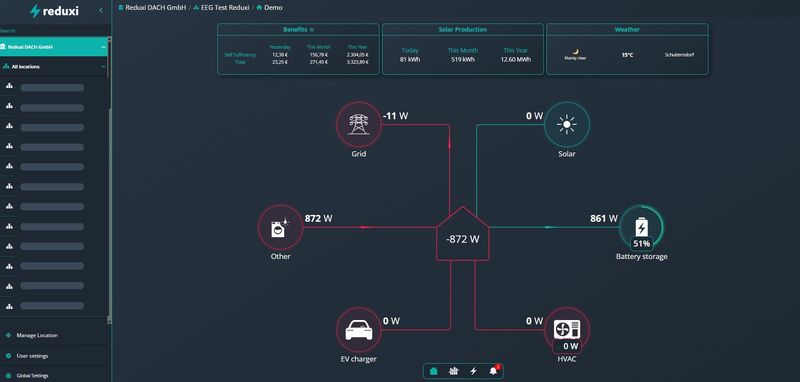

Vista do aggregator na Reduxi Cloud: EEG Test Reduxi demo, lista de locais, fluxo de energia com rede, solar, bateria 51%

Aggregator access — vista geral de todos os participantes da EEG (nomes na lista ocultados)

Descrição em texto desta imagem

Captura de ecrã da aplicação web Reduxi Cloud no tema escuro, vista do aggregator. Caminho de navegação no topo: Reduxi DACH GmbH / EEG Test Reduxi / Demo. Barra lateral esquerda: campo de pesquisa, entrada selecionada "Reduxi DACH GmbH" (azul-petróleo), "All locations", uma lista com cerca de 12 linhas de locais com nomes e, em baixo, "Manage Location", "User settings", "Global Settings". Cartões de resumo superiores: "Benefits" (Self-Sufficiency e Total, colunas Yesterday, This Month, This Year; valores 12,38 €, 156,78 €, 2.304,05 € e 23,25 €, 271,45 €, 3.323,89 €), "Solar Production" (Today 81 kWh, This Month 519 kWh, This Year 12.60 MWh), "Weather" (15°C, Schutterndorf, partly clear). Diagrama de fluxo de energia: Grid -11 W, Solar 0 W, Other 872 W, ícone de casa central -872 W, Battery storage 861 W com 51%, EV charger 0 W, HVAC 0 W (0 W por baixo). Barra de ícones inferior com quatro ícones, o último com um ponto de notificação vermelho.

5 Visão geral da configuração do sistema

Função	Hardware necessário	Nota
Produtor (PV, armazenamento, PV + armazenamento, outros produtores controláveis)	1× Reduxi Controller por instalação	Calha DIN no quadro dos contadores ou autónomo
Vários produtores na mesma comunidade	1× Reduxi Controller por produtor	escala conforme necessário
Consumidor puro (sem produção própria)	1× P1 Ultra Plus (ou Pro se não houver Wi‑Fi)	não é necessário controlador
Cada ponto de contagem relevante	1× P1 Ultra Plus/Pro no contador inteligente	base da recolha de dados em tempo real

As medições atuais de todos os participantes em conjunto constituem a base para o controlo em tempo real da energia produzida em conjunto. A partir daqui, o restante processo de configuração difere consoante a configuração — consulte o Ponto 6⁠ (EEG) ou o Ponto 7⁠ (GEA).

6 Configurar a EEG (ligação do P1 Ultra através de MQTT)

⚠️

Nota: é necessário um eletricista certificado Os trabalhos no quadro dos contadores só podem ser realizados por um eletricista autorizado (ver ⁠Ponto 1⁠).

Arquitetura

Numa comunidade de energia renovável (EEG), os participantes encontram-se frequentemente distribuídos por vários pontos de contagem ou locais. Para que todas as medições possam ser reunidas centralmente, cada P1 Ultra comunica via MQTT tanto com a Reduxi Cloud como com o controlador principal da comunidade. O controlador principal assegura o controlo em tempo real de todos os participantes, enquanto a cloud fornece o armazenamento de dados, a atribuição e o acesso através da app e da web.

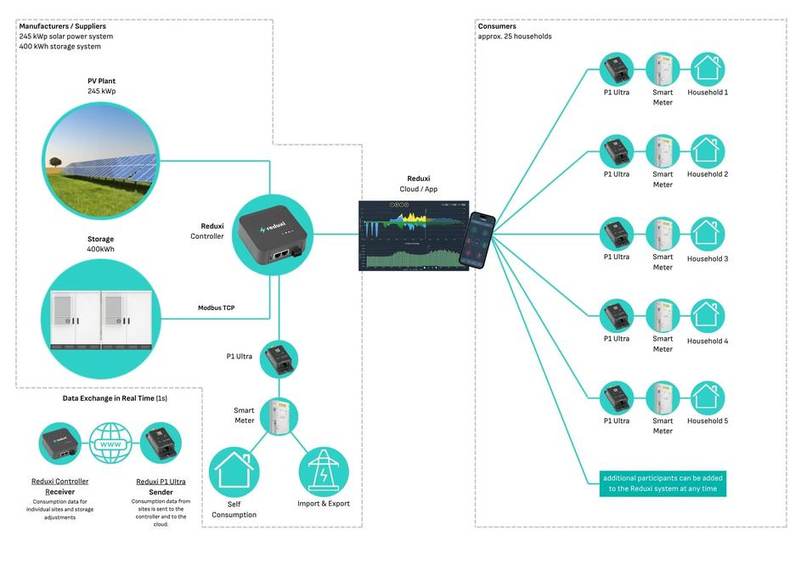

Diagrama: exemplo de EEG com 245 kWp de PV, 400 kWh de armazenamento, Reduxi Controller e 25 agregados familiares com P1 Ultra

Descrição em texto desta imagem

Diagrama de uma instalação EEG de exemplo: um local principal com sistema PV e armazenamento que abastece cerca de 25 agregados familiares. Caixa tracejada à esquerda "Manufacturers / Suppliers" com o texto "245 kWp solar power system, 400 kWh storage system". No interior: "PV Plant 245 kWp" (fotografia de um campo solar) e "Storage 400kWh" (fotografia de armários de armazenamento), ambos ligados por linhas ao "Reduxi Controller" (caixa preta com duas portas de rede); a linha do armazenamento tem a etiqueta "Modbus TCP". Por baixo do controlador: "P1 Ultra" ligado a "Smart Meter", que se ramifica para "Self Consumption" (ícone de casa) e "Import & Export" (ícone de torre de alta tensão). O controlador liga-se a "Reduxi Cloud / App" (captura de ecrã do painel e telemóvel). Caixa tracejada à direita "Consumers, approx. 25 households": cinco linhas, cada uma com "P1 Ultra", "Smart Meter", "Household 1" a "Household 5", ligadas por linhas a partir da cloud/app. Uma caixa azul-petróleo em baixo: "additional participants can be added to the Reduxi system at any time". Caixa tracejada inferior esquerda "Data Exchange in Real Time (1s)": um ícone de controlador Reduxi e um ícone de P1 Ultra ligados através de um globo (www). Etiquetas: "Reduxi Controller Receiver: Consumption data for individual sites and storage adjustments" e "Reduxi P1 Ultra Sender: Consumption data from sites is sent to the controller and to the cloud".

Instalação de exemplo: EEG com um sistema PV (245 kWp) e armazenamento (400 kWh) como principal, cerca de 25 participantes — cada P1 Ultra comunica com a Reduxi Cloud e com o controlador principal através da internet

Pré-requisitos

Acesso à internet em cada ponto de contagem (Wi‑Fi ou ligação por cartão SIM através do P1 Ultra Pro)
O Reduxi Controller já está configurado como controlador principal da comunidade
Os dispositivos P1 Ultra já estão ligados ao respetivo contador inteligente (ver ⁠Ponto 3⁠)
Acesso às credenciais MQTT desta EEG a partir da Reduxi Cloud — o nome de utilizador e a palavra-passe podem ser solicitados ao Reduxi Support; idealmente, fazê-lo antes de iniciar a instalação

Preparar as credenciais MQTT e o controlador principal

As credenciais para a ligação MQTT são introduzidas diretamente no controlador principal, através da respetiva interface web (Reduxi Configurator). No menu da esquerda, seguir este caminho:

Settings

Abrir Settings no menu principal da esquerda.

Sistema

Selecionar o submenu System.

Connector

Continuar na área Connector.

MQTT v3

Abrir a subsecção MQTT v3 — é aqui que se introduzem as credenciais.

Descrição em texto desta imagem

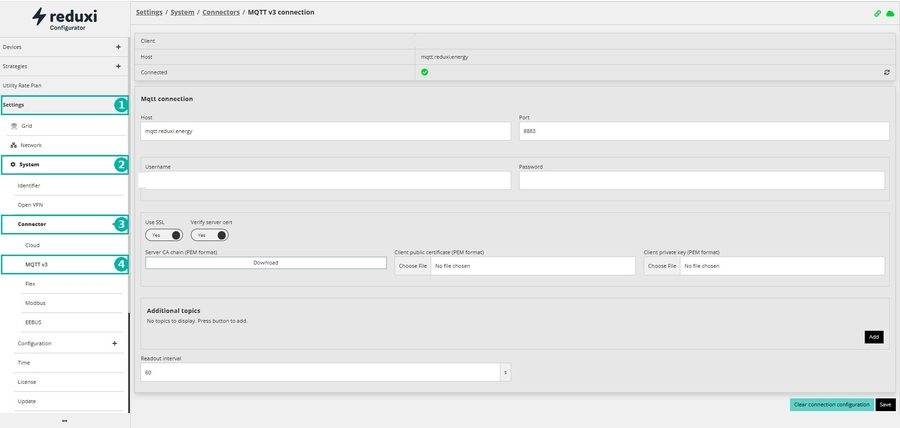

Captura de ecrã da página "Settings / System / Connectors / MQTT v3 connection" do Reduxi Configurator, com um ícone de ligação verde e um ícone de cloud verde no canto superior direito. Menu da esquerda: Devices (+), Strategies (+), Utility Rate Plan, Settings (distintivo 1), Grid, Network, System (distintivo 2), Identifier, Open VPN, Connector (distintivo 3), Cloud, MQTT v3 (distintivo 4, selecionado), Flex, Modbus, EEBUS, Configuration (+), Time, License, Update. Tabela de estado: Client: (vazio); Host: mqtt.reduxi.energy; Connected: visto verde com um ícone de atualização. Secção "Mqtt connection": Host: mqtt.reduxi.energy; Port: 8883; Username: vazio; Password: vazio; Use SSL: interruptor ativado (Yes); Verify server cert: interruptor ativado (Yes); Server CA chain (PEM format): botão Download; Client public certificate (PEM format): Choose File, No file chosen; Client private key (PEM format): Choose File, No file chosen. Secção "Additional topics": texto "No topics to display. Press button to add." com o botão Add. Readout interval: 60 s. Botões inferiores: "Clear connection configuration" em azul-petróleo e Save em preto.

Reduxi Configurator: Settings → System → Connector → MQTT v3 (credenciais ocultadas na imagem)

Em MQTT v3 connection, preencher os seguintes campos:

Host e Port — endereço do broker MQTT da Reduxi (mqtt.reduxi.energy, porta 8883)
Username e Password — as credenciais fornecidas pela Reduxi para esta EEG
Use SSL e Verify server cert — definir ambos como Yes
Readout interval — recomenda-se 1 segundo para as RECs (valor predefinido no campo: 60 segundos)

⚠️

Certificado do servidor necessário A ligação encriptada (SSL) requer também o certificado do servidor (Server CA chain, formato PEM). O botão Download na área Connector está propositadamente a cinzento na captura de ecrã: só permite voltar a descarregar um certificado que já tenha sido carregado — não é possível fazer um primeiro download desta forma. Por isso, o certificado tem de ser primeiro carregado uma vez no controlador principal, antes de poder ser novamente obtido através deste botão.

O certificado do servidor atualmente válido, para o carregamento único, está disponível para download aqui:

⬇ Download server certificate

Depois de guardadas as credenciais, a página Connector mostra a ligação ativa ao broker MQTT: Client ID, Host e uma marca de verificação verde junto a Connected. Pode demorar até cerca de 1 minuto a aparecer depois de guardar.

Estado MQTT do Reduxi Configurator: host mqtt.reduxi.energy, Connected apresentado com visto verde

Descrição em texto desta imagem

Captura de ecrã recortada do Reduxi Configurator com uma pequena tabela cuja linha de cabeçalho é "Client". Linha "Host": mqtt.reduxi.energy. Linha "Connected": um círculo verde com um visto branco e um ícone de atualização na extremidade direita da linha. Isto mostra a ligação MQTT como ativa.

Reduxi Configurator: estado do Connector — ligação ao broker MQTT estabelecida com êxito

Configurar o P1 Ultra para MQTT

Além do controlador principal, cada P1 Ultra tem também de ser configurado para MQTT através da sua própria interface web. Para tal, abrir o separador Services no menu (ponto 1 na imagem).

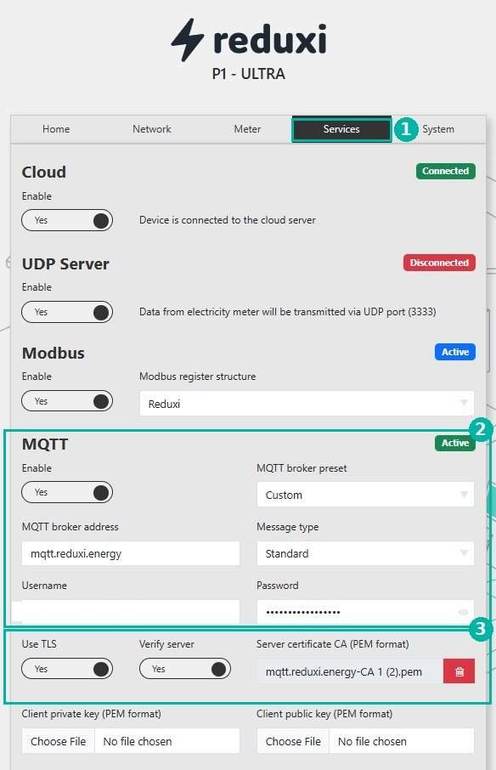

Separador Services do P1 Ultra: MQTT ativo, broker mqtt.reduxi.energy, predefinição Custom, TLS ativado, ficheiro CA carregado

Descrição em texto desta imagem

Captura de ecrã da interface web local do P1 Ultra (cabeçalho: logótipo reduxi e "P1 - ULTRA"). Separadores superiores: Home, Network, Meter, Services (selecionado, caixa azul-petróleo, distintivo 1), System. Secções por ordem. Cloud: distintivo verde "Connected"; Enable: interruptor Yes; texto "Device is connected to the cloud server". UDP Server: distintivo vermelho "Disconnected"; Enable: interruptor Yes; texto "Data from electricity meter will be transmitted via UDP port (3333)". Modbus: distintivo azul "Active"; Enable: interruptor Yes; Modbus register structure: Reduxi (lista pendente). MQTT (caixa azul-petróleo, distintivo 2): distintivo verde "Active"; Enable: interruptor Yes; MQTT broker preset: Custom (lista pendente); MQTT broker address: mqtt.reduxi.energy; Message type: Standard (lista pendente); Username: vazio; Password: ocultada com pontos (oculta, com um ícone de olho). Segunda caixa azul-petróleo (distintivo 3): Use TLS: interruptor Yes; Verify server: interruptor Yes; Server certificate CA (PEM format): nome de ficheiro "mqtt.reduxi.energy-CA 1 (2).pem" com um botão vermelho de eliminar (caixote do lixo). Por baixo da caixa: Client private key (PEM format): Choose File, No file chosen; Client public key (PEM format): Choose File, No file chosen.

Interface web do P1 Ultra: Services → MQTT (nome de utilizador ocultado na imagem)

Na secção MQTT (ponto 2 na imagem), introduzir as mesmas credenciais que no controlador principal:

MQTT broker address — mqtt.reduxi.energy
Username e Password — as credenciais fornecidas pela Reduxi para esta EEG
Use TLS e Verify server — definir ambos como Yes (ponto 3 na imagem)
Server certificate CA (PEM format) — instalar (carregar) o certificado do servidor

Este é o mesmo certificado do servidor utilizado no controlador principal — se necessário, descarregá-lo novamente aqui:

⬇ Download server certificate

⚠️

Importante: não se esqueça de guardar Depois de introduzidos os dados MQTT e instalado o certificado do servidor, a configuração no P1 Ultra tem de ser confirmada através de Save — sem este passo, as alterações não produzem efeito.

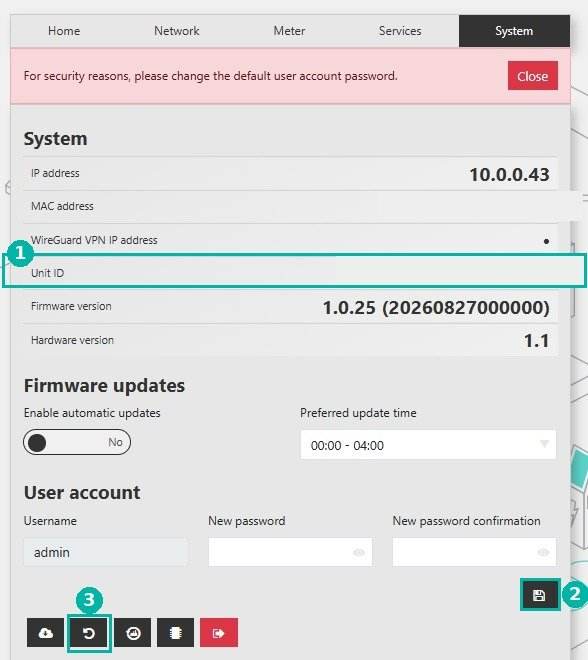

Em seguida, anotar o Unit ID do P1 Ultra no separador System (ponto 1 na imagem) — é necessário no passo seguinte, ao adicionar o dispositivo no controlador principal.

Separador System do P1 Ultra: linha Unit ID realçada, firmware 1.0.25, botões de guardar e recarregar assinalados

Descrição em texto desta imagem

Captura de ecrã da interface web local do P1 Ultra, separador "System" selecionado. Separadores superiores: Home, Network, Meter, Services, System. Um banner cor-de-rosa indica "For security reasons, please change the default user account password." com um botão vermelho "Close". Secção "System": IP address: 10.0.0.43; MAC address: (vazio, ocultado); WireGuard VPN IP address: apenas um ponto; Unit ID: (vazio, ocultado; linha realçada com uma caixa azul-petróleo e distintivo 1); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1. Secção "Firmware updates": Enable automatic updates: interruptor No; Preferred update time: 00:00 - 04:00 (lista pendente). Secção "User account": Username: admin; New password: campo vazio com um ícone de olho; New password confirmation: campo vazio com um ícone de olho. Um botão com ícone de guardar (disquete) está realçado com o distintivo 2. Linha inferior com cinco botões de ícone: carregar para a cloud, seta de restauro/recarregamento (realçada com o distintivo 3), um ícone circular, um ícone de pilha e um ícone vermelho de terminar sessão.

Interface web do P1 Ultra: System — anotar o Unit ID, guardar e reiniciar o dispositivo (Unit ID e endereço MAC ocultados na imagem)

Depois:

Utilizar o ícone Save (ponto 2 na imagem) para guardar a configuração
Reiniciar o dispositivo com o ícone Restart (ponto 3 na imagem)

Após o reinício, é possível verificar a ligação no separador Services. Se a ligação MQTT estiver ativa, a secção MQTT mostra um distintivo verde Active — os dados passam então a ser enviados continuamente para o servidor MQTT. Também aqui pode demorar até cerca de 1 minuto a aparecer depois do reinício:

Services do P1 Ultra: estado MQTT Active (distintivo verde)

Descrição em texto desta imagem

Captura de ecrã recortada da interface web do P1 Ultra, página Services: uma linha cinzenta com a etiqueta "MQTT" à esquerda e um distintivo verde com o texto branco "Active" à direita.

P1 Ultra: ligação MQTT ativa

Atribuir participantes no controlador principal

Por fim, cada P1 Ultra tem de ser adicionado como dispositivo no controlador principal. Para tal, selecionar Add device no menu da esquerda (ponto 1 na imagem).

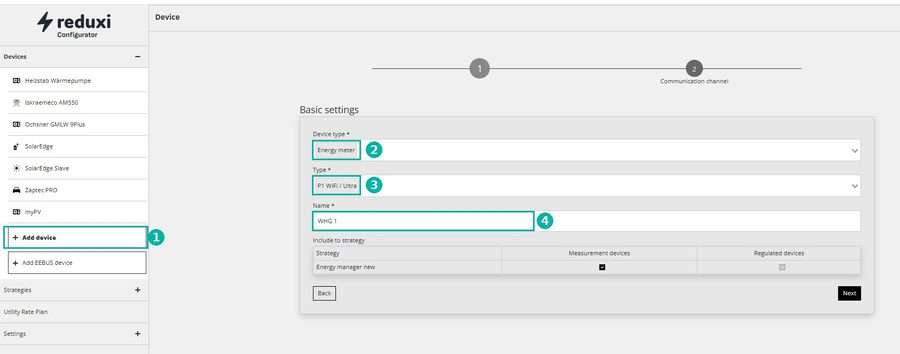

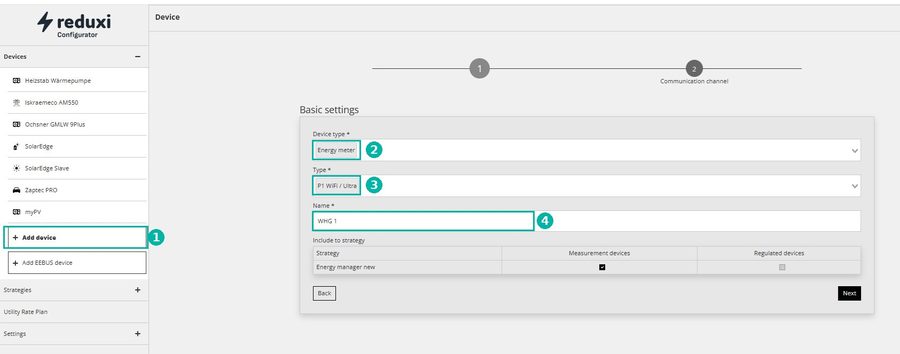

Add device do Reduxi Configurator, definições básicas: tipo Energy meter, P1 WiFi / Ultra, nome WHG 1

Descrição em texto desta imagem

Captura de ecrã do Reduxi Configurator, página "Device", passo 1 de um assistente de 2 passos (o passo 2 chama-se "Communication channel"), título "Basic settings". Menu da esquerda em "Devices": Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, depois o botão "+ Add device" (realçado com uma caixa azul-petróleo e distintivo 1) e "+ Add EEBUS device". Por baixo: "Strategies", "Utility Rate Plan", "Settings". Campos do formulário: Device type *: Energy meter (distintivo 2); Type *: P1 WiFi / Ultra (distintivo 3); Name *: WHG 1 (distintivo 4). Tabela "Include to strategy" com as colunas Strategy, Measurement devices, Regulated devices: linha "Energy manager new" com Measurement devices assinalado e Regulated devices não assinalado. Botões: Back, Next.

Add device: definir Device type, Type e Name

No passo Basic settings, introduzir o seguinte:

Device type — Energy meter (ponto 2 na imagem)
Type — P1 WiFi / Ultra (ponto 3 na imagem)
Name — uma designação para o contador/participante (p. ex. número da fração ou nome do participante) (ponto 4 na imagem)

Em seguida, avançar para o segundo passo com Next:

Passo 2 do assistente de dispositivos do Reduxi Configurator: Connection MQTT, Unit ID vazio, Device ID 1, Modbus unit ID 1

Descrição em texto desta imagem

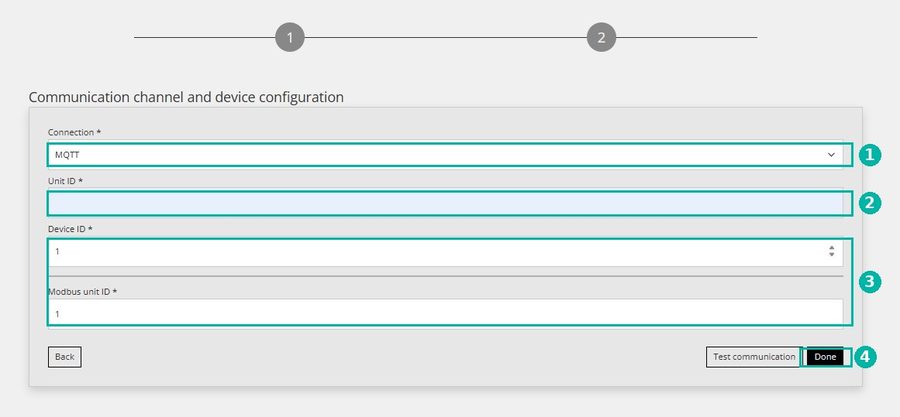

Captura de ecrã do assistente de dispositivos do Reduxi Configurator, passo 2 de 2 (dois círculos numerados no topo), título "Communication channel and device configuration". Campos: Connection *: MQTT (lista pendente, caixa azul-petróleo, distintivo 1); Unit ID *: vazio, campo azul-claro (distintivo 2); Device ID *: 1 com um seletor numérico (distintivo 3); Modbus unit ID *: 1 (distintivo 3, uma caixa à volta de ambos os campos). Botões: Back (à esquerda), Test communication e botão preto Done (distintivo 4).

Add device: Connection MQTT, introduzir o Unit ID do P1 Ultra (Unit ID ocultado na imagem)

Connection — selecionar MQTT (ponto 1 na imagem)
Unit ID — introduzir o Unit ID anotado anteriormente no P1 Ultra (ponto 2 na imagem)
Device ID e Modbus unit ID — deixar no valor predefinido 1 (ponto 3 na imagem)

Concluir com Done (ponto 4 na imagem) — o participante fica então criado e atribuído no controlador principal.

Controlo em tempo real e prioridades

No controlador principal, aceder a Strategy → Energy manager → separador Included items para definir quais os dispositivos que são medidos e quais os que são controlados ativamente.

Included items da estratégia do Reduxi Configurator: colunas de dispositivos de medição e dispositivos regulados

Descrição em texto desta imagem

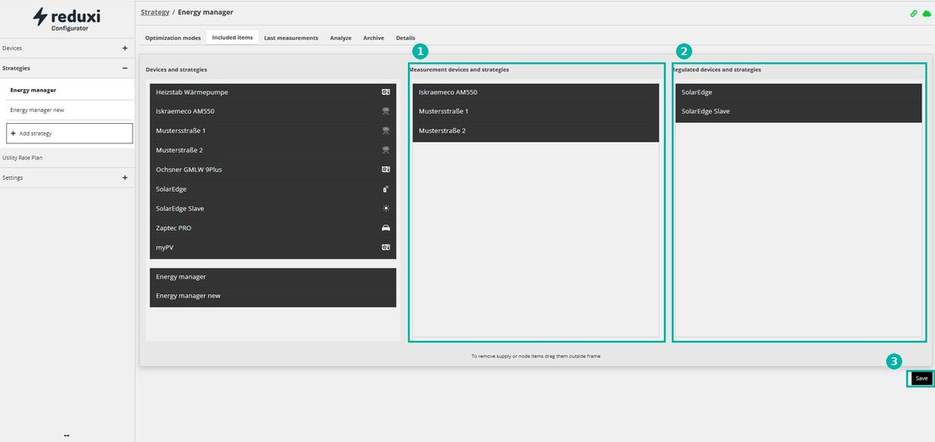

Captura de ecrã do Reduxi Configurator, página "Strategy / Energy manager", separador "Included items" selecionado (outros separadores: Optimization modes, Last measurements, Analyze, Archive, Details). Menu da esquerda: Devices (+), Strategies (-) com as entradas "Energy manager" (selecionada) e "Energy manager new", botão "+ Add strategy", Utility Rate Plan, Settings (+). Três colunas. Coluna da esquerda "Devices and strategies": Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; por baixo, um segundo grupo: Energy manager, Energy manager new. Coluna do meio "Measurement devices and strategies" (caixa azul-petróleo, distintivo 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Coluna da direita "Regulated devices and strategies" (caixa azul-petróleo, distintivo 2): SolarEdge, SolarEdge Slave. Texto de ajuda em baixo: "To remove supply or node items drag them outside frame". Botão preto "Save" em baixo à direita (caixa azul-petróleo, distintivo 3).

Reduxi Configurator: Strategy → Energy manager → Included items

Todos os contadores puros/dispositivos de medição (p. ex. o P1 Ultra de um consumidor) têm de estar listados em Measurement devices and strategies (ponto 1 na imagem).
Todos os dispositivos que devem ser controlados ativamente (p. ex. inversor, wallbox, resistência de aquecimento) têm de estar listados em Regulated devices and strategies (ponto 2 na imagem).
A atribuição é feita por drag & drop, a partir da lista da esquerda Devices and strategies para a coluna pretendida.
As alterações têm de ser sempre guardadas com Save (ponto 3 na imagem).

Além disso, é no separador Optimization modes (ponto 1 na imagem, dentro da respetiva estratégia) que se definem o limite de exportação/importação e a estratégia de controlo:

Optimization modes do Reduxi Configurator: Default mode, limite de exportação 11,2 kW, autoconsumo, limite de importação 14,0 kW

Descrição em texto desta imagem

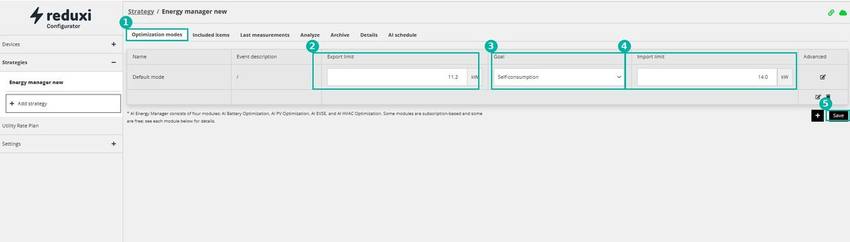

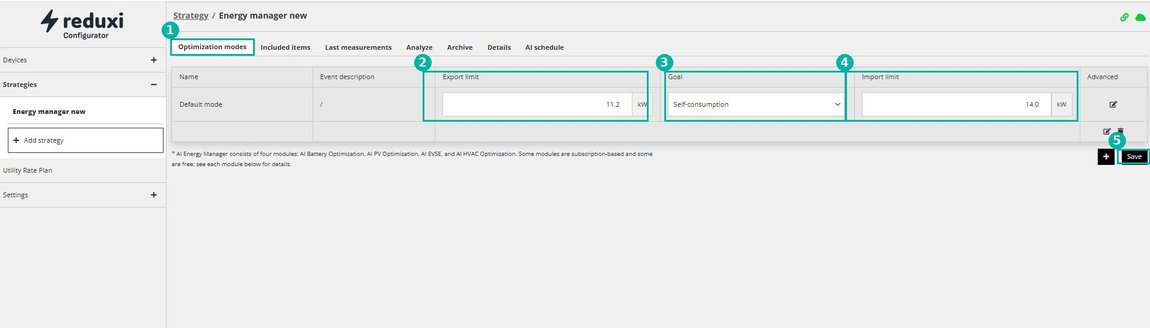

Captura de ecrã do Reduxi Configurator, página "Strategy / Energy manager new", separador "Optimization modes" selecionado (distintivo 1; outros separadores: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Menu da esquerda: Devices (+), Strategies (-) com "Energy manager new" selecionada, "+ Add strategy", Utility Rate Plan, Settings (+). Tabela com as colunas Name, Event description, Export limit, Goal, Import limit, Advanced. Linha: Name: Default mode; Event description: /; Export limit: 11.2 kW (distintivo 2); Goal: Self-consumption (lista pendente, distintivo 3); Import limit: 14.0 kW (distintivo 4); Advanced: ícone de edição. Uma segunda linha por baixo está vazia, com ícones de edição e de eliminação. Nota de rodapé: "* AI Energy Manager consists of four modules: AI Battery Optimization, AI PV Optimization, AI EVSE, and AI HVAC Optimization. Some modules are subscription-based and some are free; see each module below for details." Botões: "+" preto e "Save" preto (caixa azul-petróleo, distintivo 5). Canto superior direito: um ícone de ligação verde e um ícone de cloud verde.

Reduxi Configurator: Strategy → Energy manager → Optimization modes — limite de exportação/importação e objetivo de controlo

Export limit e Import limit — potência máxima de injeção ou de consumo da instalação, em kW (pontos 2 e 4 na imagem).
Goal — o objetivo de controlo, normalmente Self-consumption nas RECs (ponto 3 na imagem): o consumo de eletricidade de todos os participantes é coberto em conjunto pela(s) instalação(ões) de produção.
Também aqui: confirmar as entradas com Save (ponto 5 na imagem).

Teste de funcionamento e colocação em serviço

O teste de funcionamento da EEG consiste essencialmente numa verificação de plausibilidade dos valores configurados anteriormente:

Todos os dispositivos P1 Ultra mostram uma ligação MQTT ativa em Services (Active) e, no controlador principal, a ligação está assinalada como Connected em Connector (ver ⁠Ponto 6.2⁠/⁠6.3⁠).
Se Active ou Connected não aparecer, verificar novamente as credenciais MQTT, as definições TLS e o certificado do servidor, tanto no P1 Ultra como no controlador principal — e certificar-se de que a configuração foi confirmada com Save em cada caso.
Cada participante está corretamente atribuído como dispositivo de medição ou dispositivo regulado (ver acima).
O limite de exportação/importação e o objetivo de controlo (Self-consumption) correspondem às condições reais da instalação.
As medições recebidas dos participantes parecem plausíveis — sem valores obviamente incorretos ou em falta.

Quando todos os pontos estiverem cumpridos, a EEG está configurada e pronta para funcionar.

7 Configurar a GEA (ligação local do P1 Ultra através de Wi‑Fi/RTU)

⚠️

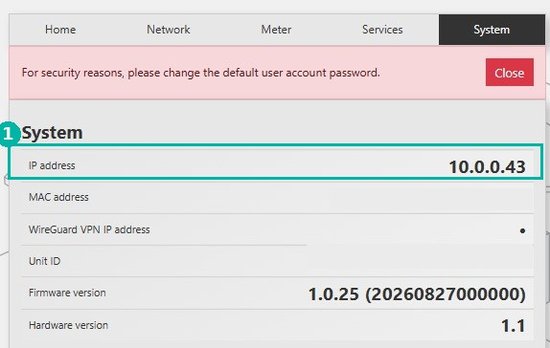

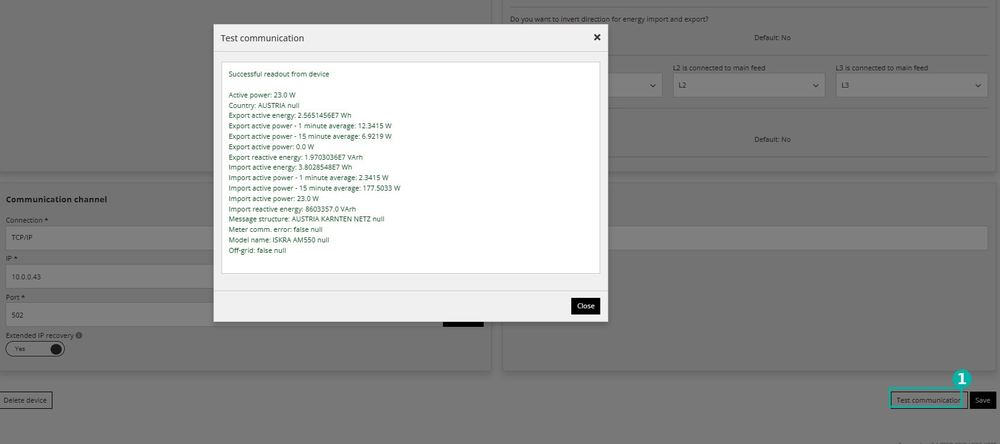

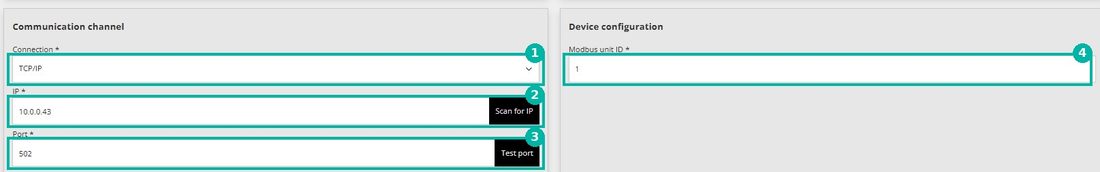

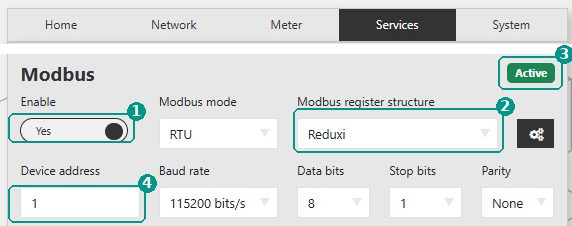

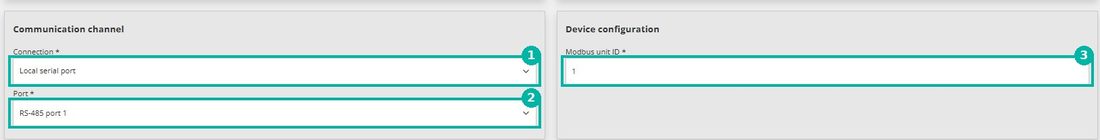

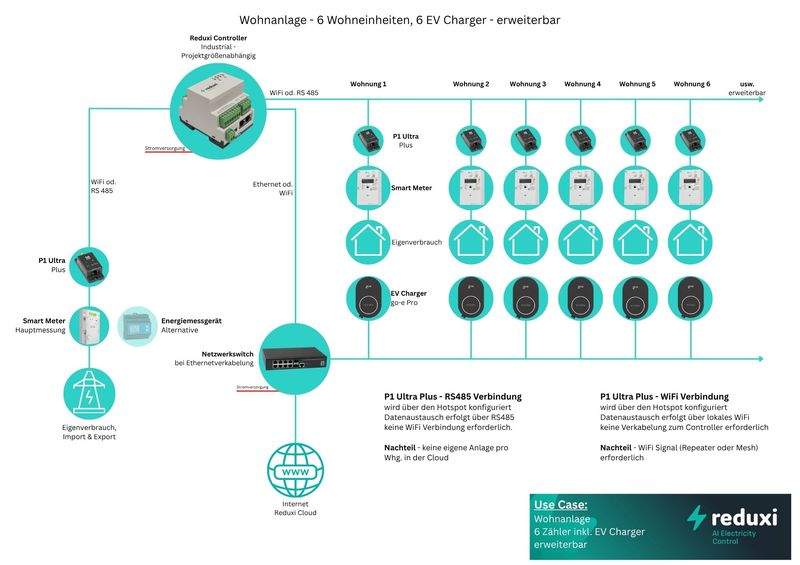

Nota: é necessário um eletricista certificado Os trabalhos no quadro dos contadores — em especial a cablagem RTU — só podem ser realizados por um eletricista autorizado (ver ⁠Ponto 1⁠).
