Nastavenia batérie Victron
Nastavenia batérie Victron pre Reduxi: nastavenia ESS, Modbus TCP a unit ID na zariadení GX.
1 Technická dokumentácia
Dokumenty Victron k pripojeniu Modbus TCP a k nastaveniam ESS:
- Modbus-TCP register list (XLSX) – Zoznam registrov. Karta Unit ID mapping ukazuje, ktoré unit ID patrí ktorému zariadeniu.
- Data communication with Victron Energy products (PDF) – Biela kniha so sekciou o Modbus-TCP.
- Modbus-TCP FAQ – Ako zapnúť Modbus-TCP na zariadení GX.
- Energy Storage System (ESS) manual – Popis nastavení ESS v zariadení GX.
2 Potrebné vybavenie
Potrebujete:
- Zariadenie Victron GX s pripojeným batériovým systémom Victron
- Reduxi Controller
- Sieťové pripojenie (Ethernet) medzi zariadením GX, zariadením Reduxi Controller a vaším routerom
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Nastavenia na zariadení Victron GX
Tieto nastavenia urobte v ponuke zariadenia GX. Snímky obrazovky zobrazujú Remote Console zariadenia GX.
3.1 Nastavenia ESS

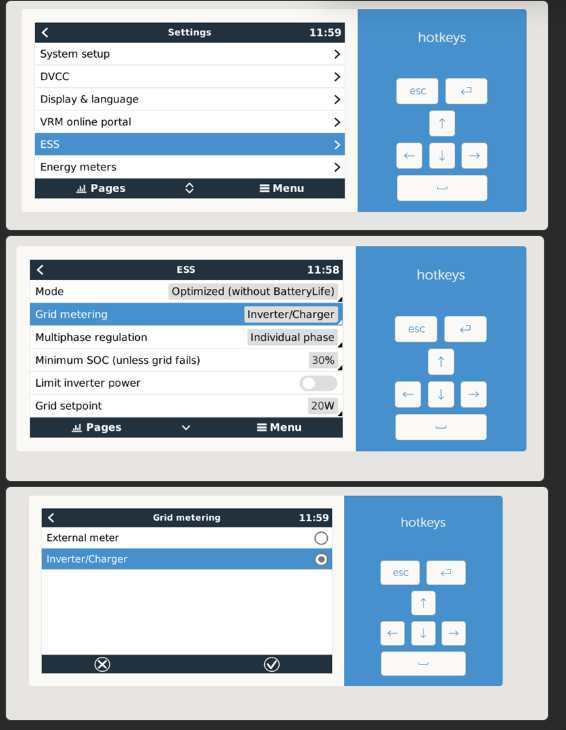

Otvorte Settings – ESS. V časti Grid metering vyberte Inverter/Charger a potvrďte.
Snímky obrazovky zobrazujú tieto hodnoty ESS:
| Nastavenie | Hodnota |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |
Textový popis tohto obrázka
Tri nad sebou naskladané snímky obrazovky Victron Remote Console, každá s modrým panelom klávesových skratiek vpravo (tlačidlá esc a enter, tlačidlá so šípkami, medzerník). Hore: stránka Settings, čas 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (zvýraznené modrou); Energy meters. V strede: stránka ESS, čas 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (zvýraznené); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (prepínač); Grid setpoint: 20W. Dole: stránka Grid metering, čas 11:59, s dvoma možnosťami prepínača: External meter (nevybraté) a Inverter/Charger (zvýraznené, vybraté). Ikony v spodnej lište: krížik (zrušiť) a značka zaškrtnutia (potvrdiť).
3.2 Zapnutie Modbus TCP a načítanie unit ID

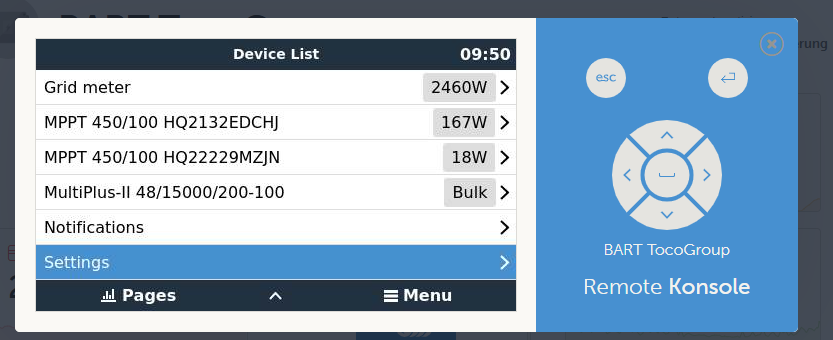

Otvorte Device List a vyberte Settings.
Textový popis tohto obrázka
Snímka obrazovky Victron Remote Console, stránka Device List, čas 09:50. Riadky: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (šípka); Settings (zvýraznené modrou, šípka). Spodná lišta: Pages, šípka nahor, Menu. Vpravo: modrý panel s tlačidlami esc a enter, smerový ovládač, text BART TocoGroup a Remote Konsole.
Vyberte Services.

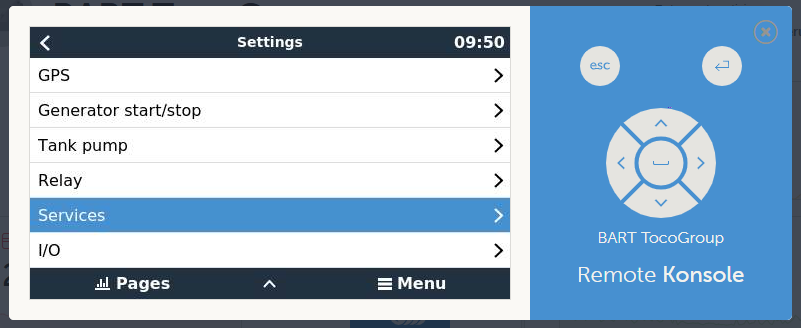

Textový popis tohto obrázka
Snímka obrazovky Victron Remote Console. Vľavo: ponuka Settings zariadenia GX s časom 09:50 a šípkou späť. Zoznam: GPS; Generator start/stop; Tank pump; Relay; Services (zvýraznené modrou); I/O; každá položka so šípkou vpravo. Spodná lišta: Pages, šípka nahor, Menu. Vpravo: modrý panel s tlačidlami esc a enter, okrúhly smerový ovládač so šípkami, text BART TocoGroup a text Remote Konsole.

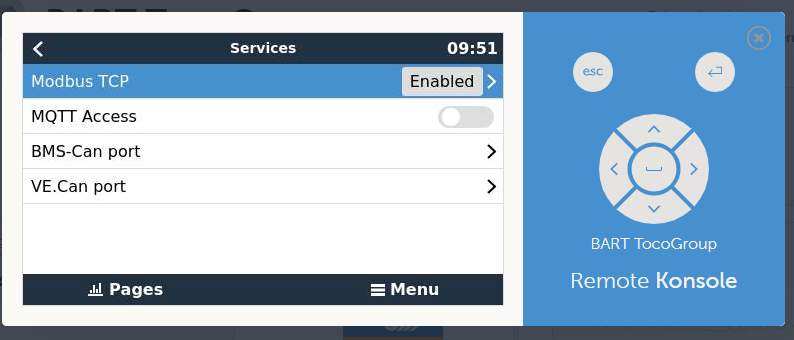

Nastavte Modbus TCP na Enabled. Potom otvorte položku Modbus TCP.
Textový popis tohto obrázka
Snímka obrazovky Victron Remote Console, stránka Services, čas 09:51, so šípkou späť. Riadky: Modbus TCP: Enabled (zvýraznené modrou); MQTT Access: off (prepínač); BMS-Can port (šípka); VE.Can port (šípka). Spodná lišta: Pages, Menu. Vpravo: modrý panel s tlačidlami esc a enter, smerový ovládač, text BART TocoGroup a Remote Konsole.

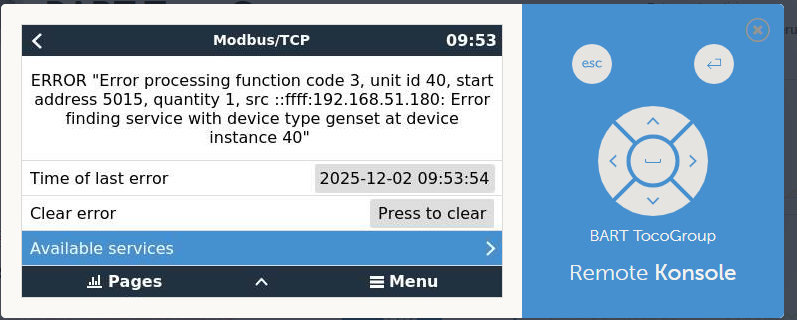

Vyberte Available services.
Textový popis tohto obrázka
Snímka obrazovky Victron Remote Console, stránka Modbus/TCP, čas 09:53, so šípkou späť. Text chyby: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Riadky: Time of last error: 2025-12-02 09:53:54; Clear error: tlačidlo Press to clear; Available services (zvýraznené modrou, šípka vpravo). Spodná lišta: Pages, šípka nahor, Menu. Vpravo: modrý panel s tlačidlami esc a enter, smerový ovládač, text BART TocoGroup a Remote Konsole.

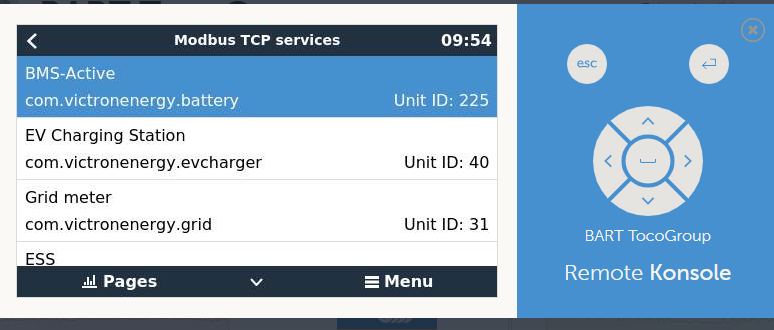

V časti Available services uvidíte pripojené zariadenia s ich unit ID. Unit ID batérie budete neskôr potrebovať v systéme Reduxi ako adresu Modbus.
Textový popis tohto obrázka
Snímka obrazovky Victron Remote Console, stránka Modbus TCP services, čas 09:54. Zoznam: BMS-Active, com.victronenergy.battery, Unit ID: 225 (zvýraznené modrou); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (odrezané, ďalšie údaje nie sú viditeľné). Spodná lišta: Pages, šípka nadol, Menu. Vpravo: modrý panel s tlačidlami esc a enter, smerový ovládač, text BART TocoGroup a Remote Konsole.
| Služba | Unit ID na snímke obrazovky |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie batérie Victron do systému Reduxi
Pomocou týchto krokov pridáte batériu alebo upravíte existujúce zariadenie.
5.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na controlleri (pozrite bod 4) a kliknite na + Add device.
V prvom kroku (základné nastavenia) vyberte typ zariadenia a typ batérie Victron a zadajte ľubovoľný názov. Potom stlačte Next.
5.2 Nastavenia komunikácie
Zadajte údaje o pripojení zariadenia GX:
| Parameter | Hodnota |
|---|---|
| Pripojenie | TCP/IP |
| IP | Adresa IP zariadenia Victron GX |
| Port |
502 (štandardný port Modbus TCP) |
| Adresa Modbus | Unit ID batérie, prečítané v časti Available services (pozrite bod 3) |
5.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Batéria Victron sa prečíta jedenkrát a nič sa neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí až Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte hodnoty batérie v časti Devices v aplikácii Reduxi Configurator.
6.2 Zapnutie riadenia cez Reduxi
Ak chcete batériu riadiť systémom Reduxi, nastavte control type zariadenia na AUTO v časti Devices v aplikácii Reduxi Configurator. Až potom príkazy stratégie ovplyvňujú batériu.
Ak chcete znížiť náklady na energiu pomocou dynamických cien a dynamických tarif, definujte stratégiu podľa postupu v Strategies for Reduxi controller.
✓ Zhrnutie
Príprava (body 1–2): Otvorte dokumenty Victron a pripravte zariadenie GX, Reduxi Controller a notebook.
Zariadenie Victron GX (bod 3): Nastavte Grid metering na Inverter/Charger, zapnite Modbus TCP a prečítajte unit ID batérie.
Pridanie do systému Reduxi (body 4–5): Prihláste sa do webového rozhrania Reduxi, pridajte zariadenie a zadajte IP, port 502 a unit ID.
Spustenie (bod 6): Skontrolujte namerané hodnoty a nastavte control type na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte, či je Modbus TCP v Settings – Services na zariadení GX Enabled. Skontrolujte adresu IP zariadenia GX, port 502 a unit ID v časti Available services. |
| Stránka Modbus/TCP na zariadení GX zobrazuje chybu | Stránka zobrazuje chybu a čas poslednej chyby. Stlačte Clear error a spustite test znova. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
