Ako pripojiť SAJ CM2 BESS ku kontroléru Reduxi
Integrujte SAJ CM2 BESS s kontrolérom Reduxi cez Modbus TCP. Získate maximálnu flexibilitu, nižšie náklady a nižšiu spotrebu energie.
Textový popis tohto obrázka

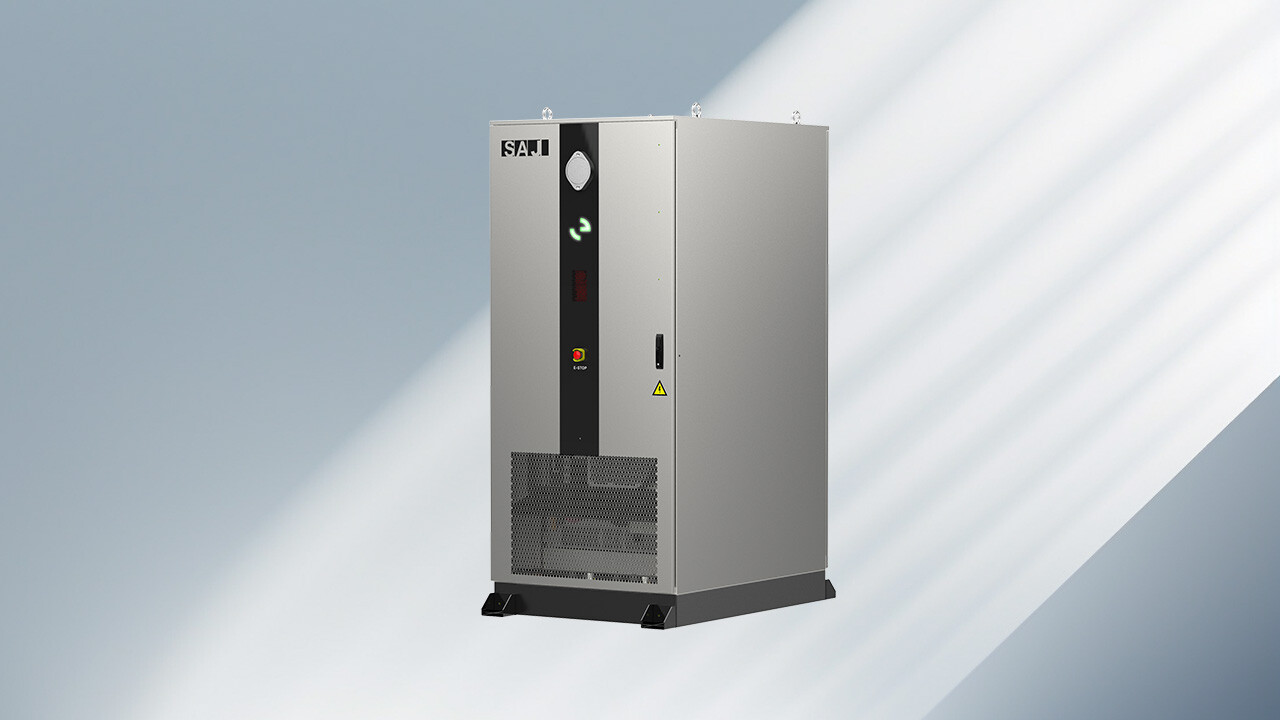

Fotografia produktu SAJ CM2 Smart C&I All-in-One BESS: vysoká, úzka striebristosivá skriňa s logom SAJ vľavo hore, čiernym zvislým pásom na prednej strane s malými zelenými a červenými kontrolkami, žltou výstražnou značkou vpravo dole na dverách a mriežkou dole, postavená na tmavom podstavci. Pozadie je modrosivý prechod s diagonálnymi svetelnými pruhmi.
1 Príprava
1.1 Technická dokumentácia
- CM2 Quick Installation Guide – stručný návod na inštaláciu SAJ CM2
- CM2 Full Installation Manual – kompletný používateľský manuál SAJ CM2
- SAJ CM2 series product page – stránka produktu Smart C&I All-in-One BESS
1.2 Potrebné vybavenie
- Reduxi Controller
- Batériový systém SAJ CM2 (CM2-EMS BESS)
- Ethernetový kábel a lokálny router
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
2 Pripojenie SAJ CM2 k Reduxi Controller
2.1 Požiadavky
Aby CM2-EMS BESS mohol komunikovať s Reduxi Controller, potrebujete dve veci:
- Musí byť otvorený Modbus TCP/IP.
- IP adresa batériového systému SAJ CM2.
2.2 Pripojenie SAJ CM2 do lokálnej siete
SAJ CM2 a Reduxi Controller musia byť v tej istej sieti.
- Pripojte CM2 BESS k lokálnemu routeru cez Ethernet. Podrobný postup nájdete v manuáli CM2.
- Port 502 Modbus na CM2 sa po pripojení cez Ethernet otvorí automaticky.
Textový popis tohto obrázka

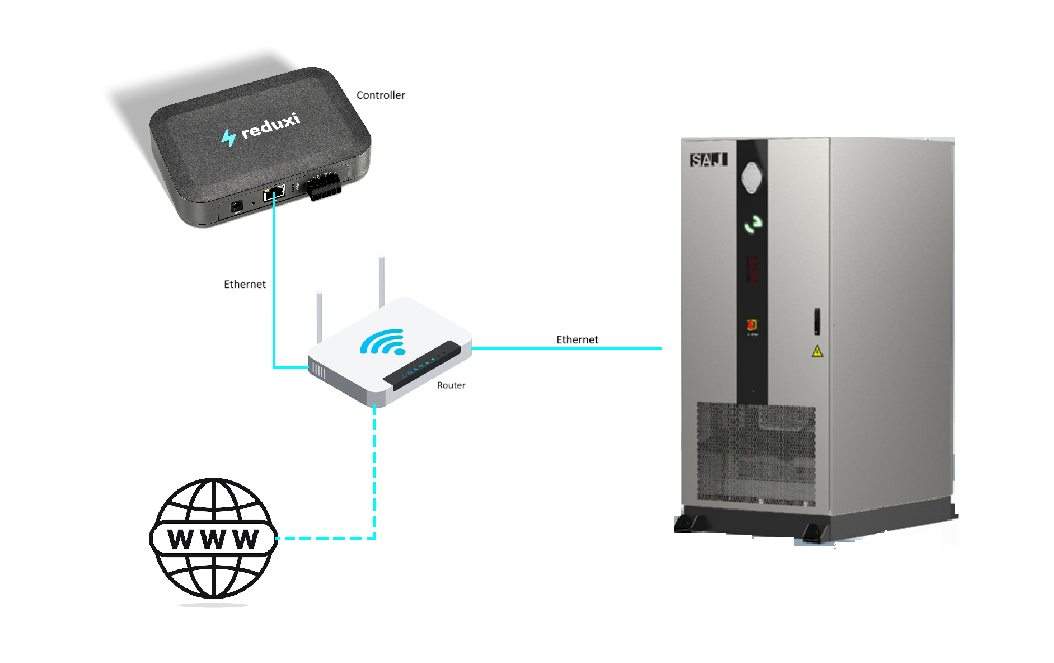

Schéma sieťového pripojenia Reduxi Controller, routera a batériovej skrine SAJ CM2 na bielom pozadí. Vľavo hore: čierny Reduxi Controller s logom reduxi, popis Controller. V strede: biely Wi-Fi router s dvoma anténami, popis Router. Vpravo: vysoká sivá batériová skriňa s logom SAJ hore, čiernym predným pásom a vetracou mriežkou dole. Čiary: plná modrá čiara s popisom Ethernet z Controllera dole k Routeru; plná modrá čiara s popisom Ethernet z Routera k skrini SAJ; prerušovaná svetlomodrá čiara z Routera dole k ikone zemegule s písmenami WWW (internet).
3 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
4 Pridanie SAJ CM2 do Reduxi
Podľa týchto krokov pridáte nový SAJ CM2 alebo upravíte existujúci.
4.1 Základné nastavenia
Prihláste sa lokálne do aplikácie Reduxi Configurator na kontroléri (pozrite bod 3) a kliknite na + Add device.
Textový popis tohto obrázka
Snímka obrazovky ľavého bočného panela Reduxi Configurator. Hore: logo reduxi s textom CONFIGURATOR. Zbalené sekcie: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dve tlačidlá vedľa seba: Add device (ikona plus, označené modrým zvýrazňovacím rámikom) a Add strategy (ikona plus). Pod nimi dve položky: Settings a Profile. Oblasť vpravo od bočného panela je prázdna biela.
V prvom kroku (základné nastavenia) vyberte základné parametre zariadenia:
- Device type:
Hybrid Inverter - Type:
SAJ CM2 - Name: názov podľa modelu
Textový popis tohto obrázka

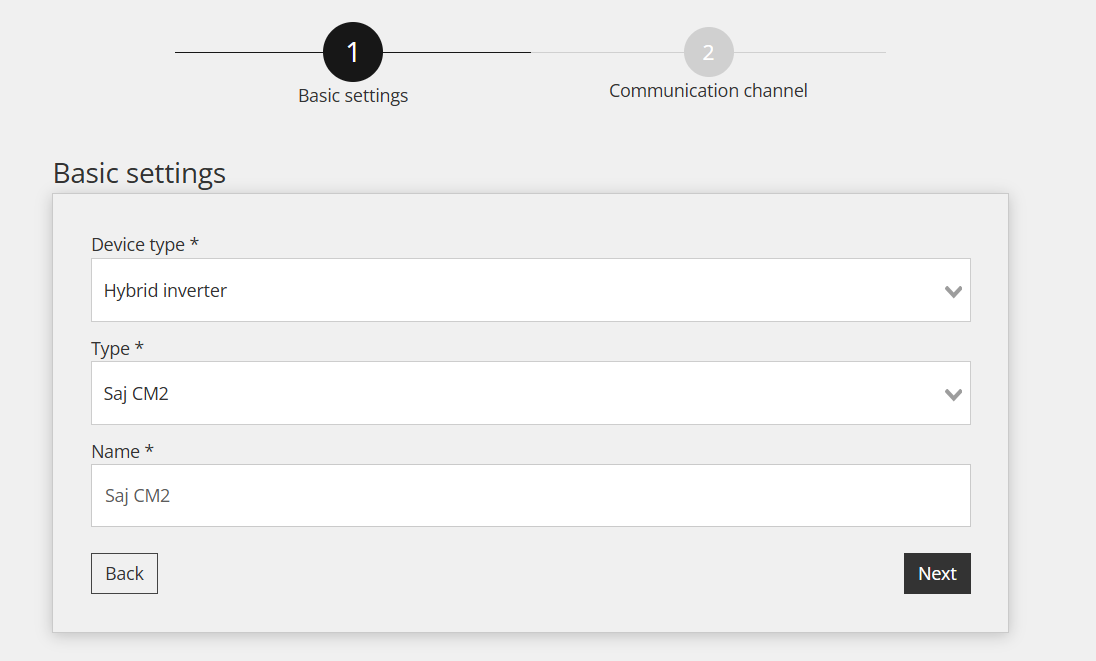

Snímka obrazovky sprievodcu zariadením v Reduxi Configurator, krok 1 Basic settings. Indikátor krokov: 1 Basic settings (aktívny), 2 Communication channel (sivý). Nadpis: Basic settings. Polia: Device type *: Hybrid inverter; Type *: Saj CM2; Name *: Saj CM2. Tlačidlá: Back, Next.
4.2 Nastavenia komunikácie
Zadajte Modbus ID a IP adresu, ktoré ste získali zo systému SAJ CM2.
Textový popis tohto obrázka

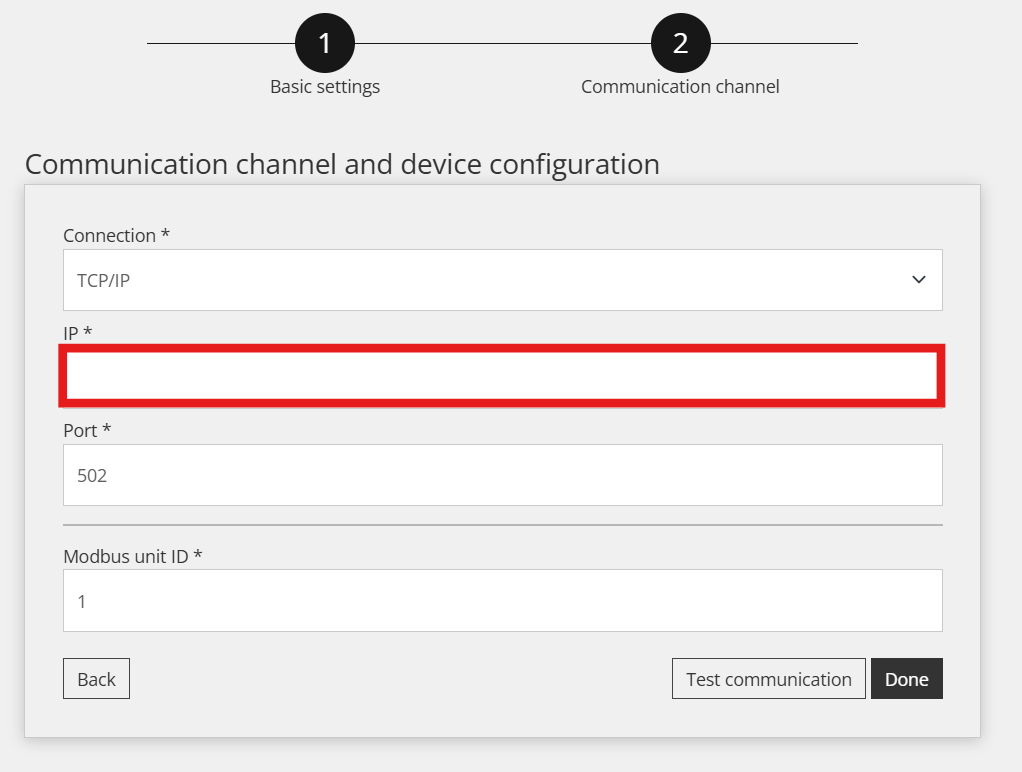

Snímka obrazovky sprievodcu zariadením v Reduxi Configurator, krok 2 Communication channel. Indikátor krokov: 1 Basic settings, 2 Communication channel (aktívny). Nadpis: Communication channel and device configuration. Polia: Connection *: TCP/IP; IP *: prázdne, zvýraznené červeným rámčekom; Port *: 502; Modbus unit ID *: 1. Tlačidlá: Back, Test communication, Done.
4.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Test raz načíta údaje zo SAJ CM2 a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
Ak test zlyhá, skontrolujte, či ste zadali správne Modbus ID a IP adresu. Ak problém pretrváva, kontaktujte tím podpory Reduxi.
5 Kontrola nameraných hodnôt
5.1 Posledné merania
Po nadviazaní komunikácie skontrolujte ako ďalší test hodnoty v časti Devices – SAJ CM2 v Reduxi Configurator.
Textový popis tohto obrázka

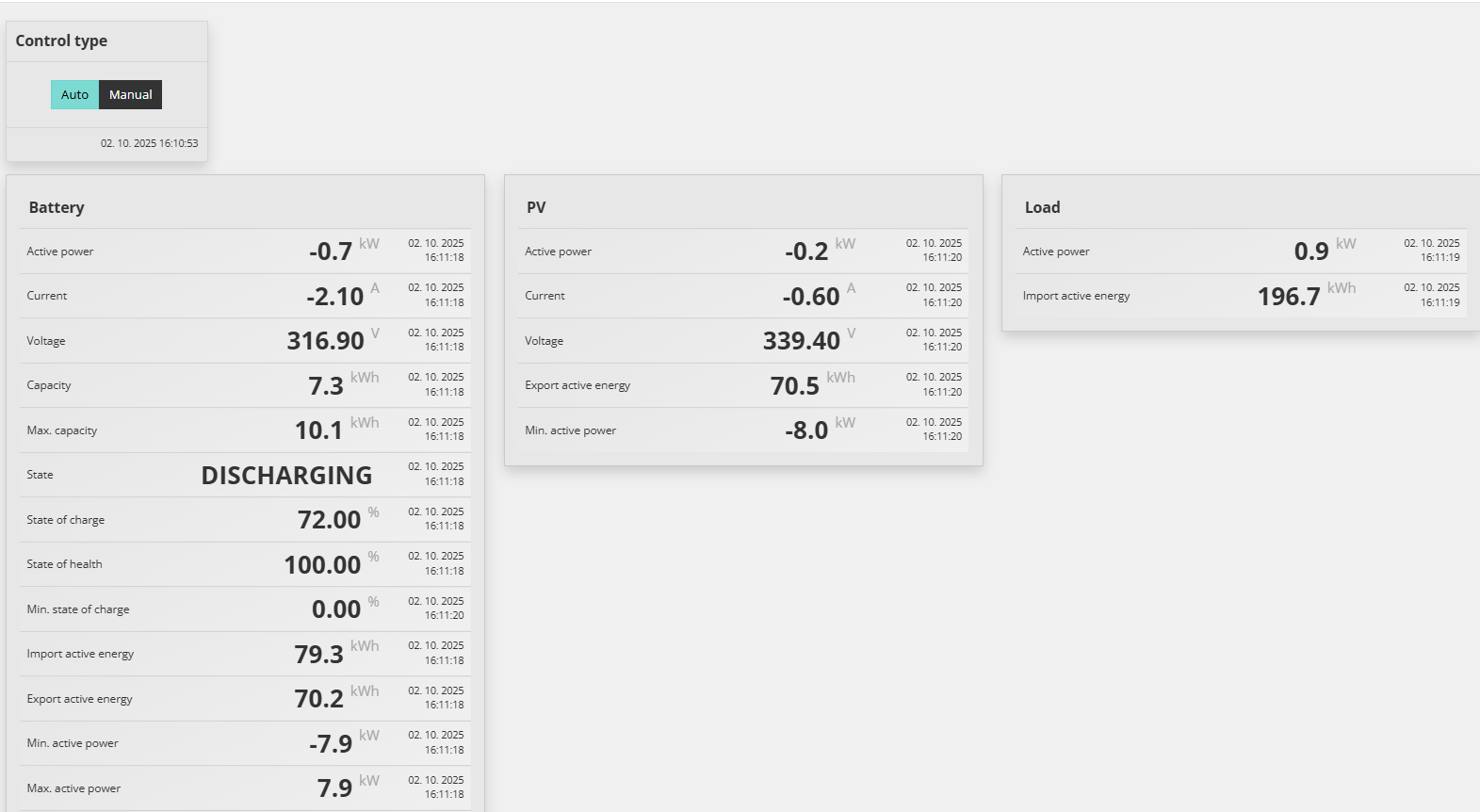

Snímka obrazovky zobrazenia Last measurements pre SAJ CM2 v Reduxi Configurator (hlavička stránky a ľavé menu nie sú súčasťou obrázka). Karta Control type: prepínač Auto (zvýraznený zelenou) a Manual; časová značka 02. 10. 2025 16:10:53. Karta Battery: Active power: -0.7 kW; Current: -2.10 A; Voltage: 316.90 V; Capacity: 7.3 kWh; Max. capacity: 10.1 kWh; State: DISCHARGING; State of charge: 72.00 %; State of health: 100.00 %; Min. state of charge: 0.00 %; Import active energy: 79.3 kWh; Export active energy: 70.2 kWh; Min. active power: -7.9 kW; Max. active power: 7.9 kW. Karta PV: Active power: -0.2 kW; Current: -0.60 A; Voltage: 339.40 V; Export active energy: 70.5 kWh; Min. active power: -8.0 kW. Karta Load: Active power: 0.9 kW; Import active energy: 196.7 kWh. Časové značky sú 02. 10. 2025, medzi 16:11:18 a 16:11:20.
5.2 Zapnutie riadenia cez Reduxi
Na pokročilé riadenie batérie zapojte zariadenie do stratégie Reduxi. V časti Devices – SAJ CM2 v Reduxi Configurator nastavte control type na AUTO. Iba vtedy príkazy stratégie ovplyvnia batériu.
Ak chcete dosiahnuť maximálnu flexibilitu a zníženie nákladov na energiu pri dynamických cenách a dynamických tarifách, definujte stratégiu podľa postupu v Stratégie pre Reduxi Controller.
Po pridaní zariadenia ho môžete sledovať a ovládať aj v aplikácii Reduxi.
✓ Zhrnutie
Príprava (body 1–2): Použite manuály SAJ CM2. Pripojte CM2 k lokálnemu routeru cez Ethernet, do tej istej siete ako Reduxi Controller.
SAJ CM2 (bod 2): Modbus TCP/IP musí byť otvorený. Port 502 sa otvorí automaticky. Poznačte si IP adresu a Modbus ID.
Pridanie do Reduxi (body 3–4): Prihláste sa do webového rozhrania Reduxi. Pridajte zariadenie, zadajte Modbus ID a IP adresu a spustite Test communication.
Spustenie (bod 5): Skontrolujte posledné merania. Nastavte control type na AUTO a definujte stratégiu.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte Modbus ID a IP adresu. Skontrolujte, či sú SAJ CM2 a Reduxi Controller v tej istej sieti. Skontrolujte, či je otvorený Modbus TCP/IP. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
