Reduxi Pretvornik za števec AM550 - navodila za uporabo

Posodobljen

1. Uvod

Dobrodošli v Reduxi svet, ki vam omogoča, da prevzamete nadzor nad stroški energije in hkrati začnete uporabljati energijo bolj trajnostno. Glavne prednosti:

  • Upravljanje konične močI,
  • Upravljanje sončne elektrarne,
  • Optimizacija porabe električne energije.

Natančno merjenje in analiza porabe energije je prvi korak proti cilju za znižanje energije. Za dosego tega cilja potrebujete pravo tehnologijo. Reduxi Pretvornik omogoča povezovanje števca AM550 v sistem Reduxi preko Reduxi Krmilnika ali Reduxi Gateway naprave.




2. Navodila za priklop

Za prvo konfiguracijo je potrebno pretvornik povezati na krmnilnik ali gateway na RS485 port. Za povezavo priporočamo uporabo dvojno izolirano prepleteno žico-parico z opletom (oklopljen kabel).

  • Dvojno izolirano prepleteno žico-parico je potrebno priklopiti na način: eno žico priključimo na sponko A (port 1) na pretvorniku in jo povežemo na sponko A (port 1 ali 2) na krmilniku. Drugo žico priključimo na sponko B (port 1) na pretvorniku in jo povežemo na sponko B (port 1 ali 2) na krmilniku. Oplet kabla (oklopljen kabel) se poveže na GND.

  • Števec Iskraemeco AM550 z RJ12 kablom priključimo na eni strani v pretvornik in drugi strani v števec (bodite pozorni, da se vrstni red žičk v kablu RJ12 ujema na obeh straneh RJ12 kabla).

  • Zelena LED lučka od zgoraj mora začeti svetiti zeleno.

Za programsko konfiguracijo/namestitev vas prosimo, da obiščete spletno stran, kjer je na voljo najnovejša dokumentacija: support.reduxi.eu



3. Specifikacije

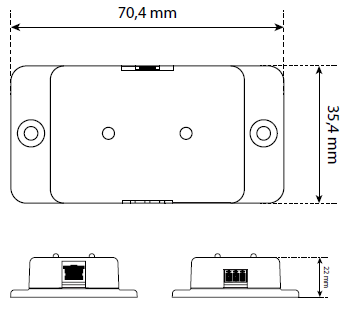

3.1. Dimenzije

  • Namizno ohišje z možnostjo pritrditve.
  • Dimenzije: 35.4 x 70.4 x 22 mm.
  • Zaščita: <IP20.
  • Teža: 30 g.


Dolžina: 35.4 mm Širina: 70.4 mm Višina: 22 mm



3.2. Tehnični podatki

NAPAJANJE

Vir napajanja

Števec AM550



PINI

Števec AM550

RJ12

RS485

1x 3-pinski konektor



POVEZLJIVOST

RS485

Glede na nastavitev na števcu (primer: 1x 115200 BAUD half duplex)

Števec AM550

P1 port TTL nivo



OSTALO

Območje delovne temperature

Od 0°C do +40°C

Območje temperature skladiščenja

Od -10°C do +70°C

Relativna vlažnost med delovanjem

< 95% (ne kondenzira)

Zaščita

< IP20



3.3. Priključni vtiči

3.3.1. RS485 vtiči


Slika 1: Komunikacijski vtiči RS485 (označeno s številko 1).

  • Najvišja hitrost prenosa podatkov: 921600 BAUD.
  • Half duplex.
  • Nivo napetosti: 0 V - 5 V.



3.3.2. RJ12 vtiči


Slika 2: Komunikacijski vtiči Rj12 (označeno s številko 2).

  1. +5V DC napajanje.
  2. Zahteva za podatkovno linijo – izhod.
  3. GND podatkov.
  4. NC: ni povezano.
  5. Podatkovna linija – vhod.
  6. GND napajanja.
  • Komunikacija poteka preko Iskra P1 izhoda.
  • Nivo napetosti: 0 V–5 V.



3.3.5. Indikacijske LED lučke

led_indicators_reduxi_converter.png Zelena LED lučka: napajanje je aktivno.

Rumena LED lučka: utripa pri prenosu podatkov.





4. Splošna navodila za uporabo

  • Z uporabo sistema Reduxi sprejemate pravilnik zasebnosti in pogoje uporabe
  • Preberite in shranite ta navodila za nadaljnjo uporabo. Upoštevajte vsa opozorila in smernice.
  • Namestitev: Izdelek postavite na stabilno površino, ki ni izpostavljena vibracijam.
  • Pred priklopom na napajanje odstranite vse embalažne materiale.
  • Prezračevanje: Prezračevalne reže morajo ostati neovirane; na izdelek ne postavljajte predmetov.
  • Vlaga in tekočine: Izdelek zaščitite pred stikom s tekočinami, dežjem ali vlago.
  • Čiščenje: Pred čiščenjem vedno izklopite izdelek iz napajanja. Uporabite le mehko, suho krpo; izogibajte se tekočim ali razpršilnim čistilom.
  • Odprtine: V odprtine ne vstavljajte predmetov.
  • Popravila in spremembe: Ne odpirajte in ne popravljajte izdelka sami, saj bo to razveljavilo garancijo. Popravila naj opravljajo le usposobljeni serviserji.
  • Premikanje: Pred premikanjem izklopite izdelek iz napajanja.
  • Nalepke: Ohranite vse originalne nalepke in jih ne odstranjujte z izdelka.
  • Viri toplote: Izdelka ne nameščajte v bližino virov toplote, kot so radiatorji, grelci ali druge naprave, ki oddajajo toploto.
  • Napajalni kabel: Kabel namestite varno, da ne bo oviran ali izpostavljen poškodbam zaradi predmetov, ki bi ga lahko stisnili ali zavili.
  • Dodatki: Uporabljajte le dodatke ali opremo, ki jih priporoča proizvajalec.
  • Izklop: Izdelek izklopite iz napajanja med nevihtami ali če ga dalj časa ne boste uporabljali.
  • Napetostne zahteve: Izdelek priključite le na vtičnico, ki ustreza napetostnim zahtevam, navedenim v teh navodilih.
  • Dostop do napajanja: Zagotovite, da je napajalni vhod na napravi vedno dostopen in delujoč.
  • Električna obremenitev: Ne preobremenjujte električnih vtičnic, podaljškov ali električnih omaric.



Proizvajalec

Ime podjetja: AMIBIT d.o.o.

Naslov: Šaleška 2 a, 3320 Velenje

Matična: 6930808000

Davčna številka: SI51315831

E-pošta: info@reduxi.eu

Tel: +386 (0)3 777 01 40



Dokument

Namen: Reduxi Pretvornik za AM550 števec

Verzija: V1.0 12.2022



Avtorstvo

© 2022 AMIBIT d.o.o.

Vse pravice pridržane. Noben del tega dokumenta ne sme biti reproduciran, shranjen v

sistem za shranjevanje in ponovni priklic podatkov ali v katerikoli drugi obliki, elektronski,

elektrostatični, na magnetnem traku, s fotokopiranjem ali drugače brez predhodnega pisnega

dovoljenja AMIBIT d.o.o.
