Kako povezati merilnik energije Iskraemeco MT880 z Reduxi Controller
Merilnik energije Iskraemeco MT880 povežite z Reduxi Controller prek RS485 in ga dodajte v Reduxi Configurator.
Besedilni opis te slike
Fotografija sprednje strani merilnika energije. Zgoraj: LCD-zaslon, ki prikazuje 18.1 in 2590096 z enoto kWh, ter vrsta majhnih oznak T1 T2 T3 T4 M1 M2 M3 M4 DRO FF SET TEST. Besedilo na nalepki: Trifazni transformatorski števec; Tip MT880-T1A32R46S43-E12-V52L81B11-M3K03-M-HD4; 3x57,7/100 V. 3x240/415 V 0,01-1(6) A 50 Hz; Uₐₓ=50 - 240 V AC/DC; Pr. Nr. 035 000 458; Vezava: IS26727; Tov. št.: 71 557 059; M18 1304; SI 13-11-011; -40 °C do +70 °C. Natisnjene konstante: 2 000 imp/kWh, 2 000 imp/kvarh, 10 000 imp/kWh, 10 000 imp/kvarh. Črtna koda s serijsko številko je delno prekrita z belim poljem in označena z rdečim okvirjem; vidni konec številke se glasi 7059. V spodnji polovici je komunikacijski modul z oznako CM-v-3 z logotipom dlms in petimi LED, številka 1646 71553371 in No. 71 553 371. Levo od njega je ročno napisana nalepka: NT 20 000/100 V in TT 50/5 A, s poljem C=.
1 Povezava merilnika energije z Reduxi Controller
1.1 Komunikacijski modul CM-v-3
RS485 priključite na modul CM-v-3. Oznaka modula se razlikuje glede na dodatno možnost, ki jo merilnik energije podpira (RS485, CS, GSM-GPRS, UMTS (3G), Modbus TCP/IP, tokovna zanka, Ethernet).
Besedilni opis te slike
Fotografija natisnjenega diagrama razporeditve sponk dodatnih modulov. Zgoraj levo okvir RS-485 s tremi črtami z oznakami A, B, GND, povezanimi z vrsto šestih sponk, oštevilčenih 27, 29, 28, 27, 29, 28. Okvir CS s CS- in CS+, povezanima s sponkama 24 in 23. Pikčasta okvirja možnosti GSM GPRS in UMTS (3G), vsak s simbolom antene. Besedilo: RS485 + option in option. Spodnje pikčasto območje z oznako MODULE (navpično besedilo) s tremi okvirji: MODBUS TCP/IP z risbo vtičnice RJ45, Current loop s sponkama 23 in 24 ter znakom plus in ETHERNET z risbo vtičnice RJ45.
Besedilni opis te slike
Fotografija sprednje strani merilnika energije s komunikacijskim modulom z oznako CM-v-3 in logotipom dims. Modul ima pet indikatorjev LED z oznakami DIH, RIO1, TXD1, RIO2, TXD2 ter nalepko s črtnimi kodami in No. 73 197 033. Merilnik na levi ima nalepko 150/5 A KI=30 in natisnjeno tabelo vrednosti v slovenščini. Spodaj so zeleni in črni vijačni priključni bloki ter zlat antenski priključek s črnim kablom. Rdeč pravokotnik označuje črn priključni blok s petimi vijačnimi sponkami na modulu, ki so sponke RS485. Pod označenimi sponkami sta pritrjeni modra in rjava žica, od njiju navzdol poteka rdeča črta.
1.2 Možnost 1: priključite kontakte na dodatni kartici
Priključite kontakte dodatne kartice. V nastavitvah merilnika energije Iskraemeco uporabite Channel 3.
| Kontakt na dodatni kartici | Signal |
|---|---|
| 27 | A |
| 29 | B |
| 28 | GND |
1.3 Možnost 2: priključite kontakte neposredno na merilniku energije
Priključite kontakte neposredno na merilniku energije. V nastavitvah merilnika energije Iskraemeco uporabite Channel 1. Elektro Ljubljana nas je obvestil, da je ta vhod vedno aktiven in ne potrebuje dodatne nastavitve.
Besedilni opis te slike
Fotografija priključnega bloka na merilniku energije. Plastična nalepka nad blokom prikazuje mrežo številk: 30, 27 v zgornji vrsti, 28 v srednji in 31, 29 v spodnji vrsti. Pod njo so vijačne sponke v sivem plastičnem ohišju; rdeča žica in tanka rjava ali oranžna žica sta priključeni na zgornji sponki, na desni je vidna bela žica. Spodaj levo poteka črn kabel. V plastiko spodaj je vtisnjena številka 11. Razen številk ni vidnega besedila.
1.4 Povezava Iskraemeco MT880 z RS485
Sponke RS485 na Reduxi Controller povežite z merilnikom energije:
| Reduxi Controller | Iskraemeco MT880 |
|---|---|
| PIN A | PIN 27 |
| PIN B | PIN 29 |
| PIN GND | PIN 28 |
Besedilni opis te slike
Diagram povezave RS485. Zgoraj priključni blok z oznako RS485 s tremi vijačnimi sponkami; oznake nad njimi se glasijo G N D (navpično), A, B. Tri črte potekajo od sponk navzdol, čez prekinitev kabla, označeno s črtkano črto, do oznake kabla: -02W3, J-Y(St)Y, 2x0,8mm2. Tri žile se nadaljujejo navzdol do okvirja z oznako: Iskra, MODUL: CM-v-3, add-35, bdr-9600. Okvir ima na zgornjem robu tri priključne točke, oštevilčene 27, 29 in 28. GND, A in B so povezani s tremi točkami; zunanji črti sta pred okvirjem združeni na vodoravni črti.
2 Pridobitev serijske številke merilnika energije
Serijsko številko preberite z merilnika energije. Rdeči kvadrat na sliki prikazuje zadnje štiri števke serijske številke. Preostali del serijske številke je skrit iz varnostnih razlogov. Na svojem merilniku preberite celotno serijsko številko.
Besedilni opis te slike
Fotografija sprednje strani merilnika energije. Zgoraj: LCD-zaslon, ki prikazuje 18.1 in 2590096 z enoto kWh, ter vrsta majhnih oznak T1 T2 T3 T4 M1 M2 M3 M4 DRO FF SET TEST. Besedilo na nalepki: Trifazni transformatorski števec; Tip MT880-T1A32R46S43-E12-V52L81B11-M3K03-M-HD4; 3x57,7/100 V. 3x240/415 V 0,01-1(6) A 50 Hz; Uₐₓ=50 - 240 V AC/DC; Pr. Nr. 035 000 458; Vezava: IS26727; Tov. št.: 71 557 059; M18 1304; SI 13-11-011; -40 °C do +70 °C. Natisnjene konstante: 2 000 imp/kWh, 2 000 imp/kvarh, 10 000 imp/kWh, 10 000 imp/kvarh. Črtna koda s serijsko številko je delno prekrita z belim poljem in označena z rdečim okvirjem; vidni konec številke se glasi 7059. V spodnji polovici je komunikacijski modul z oznako CM-v-3 z logotipom dlms in petimi LED, številka 1646 71553371 in No. 71 553 371. Levo od njega je ročno napisana nalepka: NT 20 000/100 V in TT 50/5 A, s poljem C=.
3 Pridobitev fizičnega naslova naprave (naslov HDLC)
3.1 Naslov iz serijske številke
Naslov je zadnji dve števki serijske številke merilnika energije.
Besedilni opis te slike
Fotografija sprednje strani merilnika energije. Zgoraj: LCD-zaslon, ki prikazuje 18.1 in 2590096 z enoto kWh, ter vrsta majhnih oznak T1 T2 T3 T4 M1 M2 M3 M4 DRO FF SET TEST. Besedilo na nalepki: Trifazni transformatorski števec; Tip MT880-T1A32R46S43-E12-V52L81B11-M3K03-M-HD4; 3x57,7/100 V. 3x240/415 V 0,01-1(6) A 50 Hz; Uₐₓ=50 - 240 V AC/DC; Pr. Nr. 035 000 458; Vezava: IS26727; Tov. št.: 71 557 059; M18 1304; SI 13-11-011; -40 °C do +70 °C. Natisnjene konstante: 2 000 imp/kWh, 2 000 imp/kvarh, 10 000 imp/kWh, 10 000 imp/kvarh. Črtna koda s serijsko številko je delno prekrita z belim poljem in označena z rdečim okvirjem; vidni konec številke se glasi 7059. V spodnji polovici je komunikacijski modul z oznako CM-v-3 z logotipom dlms in petimi LED, številka 1646 71553371 in No. 71 553 371. Levo od njega je ročno napisana nalepka: NT 20 000/100 V in TT 50/5 A, s poljem C=.
Primer: če sta zadnji dve števki serijske številke 59, je naslov 59.
Če je naslov napačen, preizkus komunikacije vrne sporočilo Unable to communicate with device.
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication iz Reduxi Configurator, prikazanega nad osivljenim seznamom v ozadju. Okno vsebuje besedilno polje s sporočilom: Unable to communicate with device. Gumb: Close (spodaj desno, temen).
3.2 Nadomestni naslov: prištejte 16
Če ta naslov ne deluje, mu prištejte 16. Primer: 59 + 16 = 75.
Razlaga postopka in še en primer:
Besedilni opis te slike
Posnetek zaslona strani iz priročnika merilnika, ki razlaga izračun naslova HDLC. Naslov: Factory-address settings. Alinea 1: Optical port: communication protocol is set to IEC 62056-21 mode E, HDLC address = 17. Alinea 2: Other communication ports: communication protocol IEC 62056-46, HDLC address related to the meter serial number, calculated according to the algorithm. Formula: HDLC address = Last two digits from meter serial number + 16. Primer: Meter serial number: 35623756; Last two digits: 56; HDLC meter address: 56 + 16 = 72. Spodaj okvir NOTE z ikono odprte knjige: The HDLC meter address must be unique. In a case, that two meters have the same one, address on one meter must be changed.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje merilnika energije v Reduxi
5.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte točko 4). Kliknite Add device in vnesite osnovne nastavitve.
Besedilni opis te slike

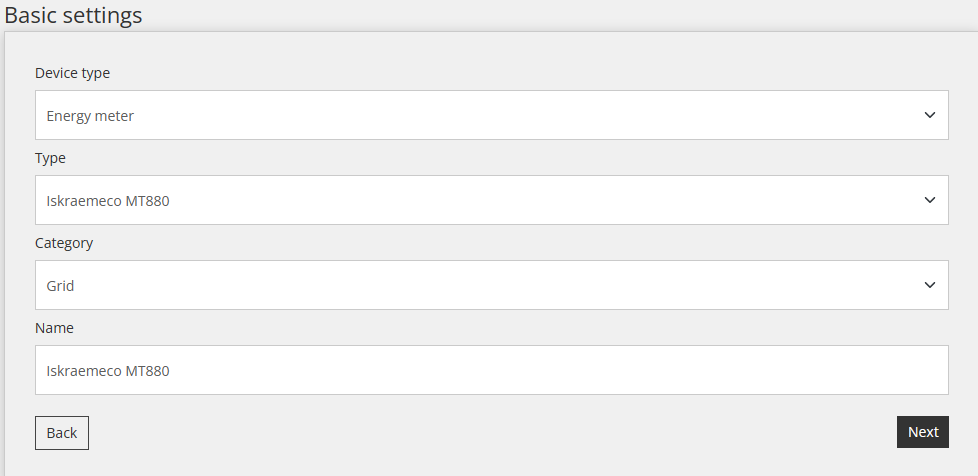

Posnetek zaslona pogovornega okna Basic settings v Reduxi Configurator. Polja: Device type: Energy meter (spustni seznam); Type: Iskraemeco MT880 (spustni seznam); Category: Grid (spustni seznam); Name: Iskraemeco MT880 (besedilno polje). Gumba: Back (spodaj levo, svetel) in Next (spodaj desno, temen).
Pritisnite Next.
5.2 Komunikacijski kanal in konfiguracija naprave
Izberite komunikacijski kanal (glejte točko 1: Channel 3 za možnost 1, Channel 1 za možnost 2). Nato vnesite konfiguracijo naprave:
| Parameter | Vrednost |
|---|---|
| Serijska številka | Preberite ga z merilnika energije Iskraemeco (glejte točko 2). |
| Physical device address | Glejte točko 3. |
| Logical device ID |
1 (privzeto) |
| Client address |
1 (privzeto) |
| Geslo | Geslo vprašajte svojega distributerja električne energije. |
| External CT ratio | Razmerje tokov. Če imate 250A/5A, je rezultat 50. |
| External VT ratio | Razmerje visoke napetosti. Samo če je merilnik na srednji napetosti namesto na 230 V. |
5.3 Napredne nastavitve
Vnesite in izberite napredne nastavitve.
5.4 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Iskraemeco MT880 prebere enkrat in ničesar ne shrani. Če je preizkus uspešen, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, kot dodaten preizkus preverite vrednosti pod Devices – Iskraemeco MT880 v Reduxi Configurator.
✓ Povzetek
Priprava (točke 1-3): RS485 priključite na modul CM-v-3 (kontakti 27, 29, 28). Preberite serijsko številko. Pridobite naslov HDLC: zadnji dve števki serijske številke ali prištejte 16.
Iskraemeco MT880 (točka 1): Možnost 1 uporablja dodatno kartico (Channel 3). Možnost 2 uporablja kontakte na merilniku (Channel 1).
Dodajanje v Reduxi (točki 4-5): Prijavite se v Reduxi Configurator. Kliknite Add device, vnesite osnovne nastavitve, komunikacijski kanal in konfiguracijo naprave. Preizkusite komunikacijo.
Zagon (točka 6): Preverite vrednosti pod Devices – Iskraemeco MT880.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Test communication ne uspe: Unable to communicate with device | Fizičnemu naslovu naprave prištejte 16 (na primer 59 + 16 = 75) in ponovno preizkusite. Glejte točko 3. |
| Dva merilnika energije imata enak naslov HDLC | Naslov HDLC merilnika mora biti edinstven. Spremenite naslov enega merilnika. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
