Povezava pretvornika P1 WiFi / Ultra z merilniki omrežja in Reduxi Controller
Pretvornik Reduxi P1 Wi‑Fi / Ultra pridobiva sporočila iz različnih števcev energije, kot so Iskraemeco AM550, Sagemcom T211 in drugi števci P1.

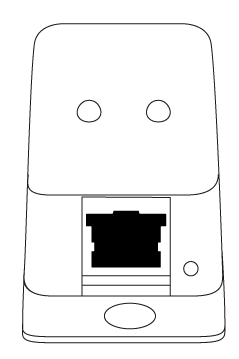

Besedilni opis te slike
Črtni načrt majhne bele naprave s črnim obrisom na beli podlagi, prikazane od spredaj pod kotom. Zgornji del je zaobljen blok z dvema okroglima luknjama. Pod njim je na sprednji strani vdolbena črna vtičnica tipa RJ (modularni priključek) in majhna okrogla luknja desno od nje. Spodaj je ovalna odprtina. Brez besedila ali oznak.
1 O pretvorniku in podprtih števcih
Pretvornik Reduxi P1 Wi‑Fi / Ultra pridobiva sporočila iz različnih števcev energije, kot so Iskraemeco AM550, Sagemcom T211 in drugi števci P1.
Besedilni opis te slike
Fotografija zgornjega dela belega pametnega števca Iskraemeco AM550, gledano od spredaj in rahlo od zgoraj. Natisnjeno na ohišju: logotip 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' in '1 000 imp/kvarh' ter '2G/4G' na levi. Nalepka z legendo kod na zaslonu LCD v slovenščini (npr. 'Pomen stevilcnih oznak na LCD zaslonu', 0.9.1 Cas, 0.9.2 Datum, 1.8.T Delovna energija A+, 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 in 2.6.0 maksimalna moč, T = tarifa). Zgoraj desno na ohišju črn krog označuje majhno sivo sponko ali zapah pokrova s simbolom. Desno sta vijak in plomba z oznako '2020'. Okno zaslona je spodaj, delno vidno.
Besedilni opis te slike
Fotografija svetlo sivega električnega števca, pogled od spredaj, na beli podlagi; obstoječi napis ga poimenuje Sagemcom T211. Natisnjene oznake zgoraj: medli S211, ELLEVIO, oznaka CE z M20 0071. Okrogli zaslon kaže 18.0 in 285806.581 kWh. Na levi sta oranžen okrogel gumb in siv okrogel element, zgoraj desno siv okrogel optični vmesnik z dvema majhnima indikatorskima lučkama pod njim. Črtna koda in drobni tisk z oznako Sagemcom (majhno besedilo) na sredini, logotip SICONIA na desni (majhno besedilo). Na sredini spodnjega dela je vijak. Črn pravokotnik označuje pravokoten pokrovček spodaj levo na števcu, ki pokriva vrata P1.
2 Fizična povezava med vrati P1 in pretvornikom
Števec in pretvornik povežete s kablom RJ12. Isti kabel napaja pretvornik. Dodatno napajanje ni potrebno. Kabel RJ12 je del dobave pretvornika.
2.1 Iskraemeco AM550
Vrata P1 so v zgornjem desnem kotu števca energije AM550. Števec AM550 povežite s pretvornikom Reduxi Converter prek vrat P1 s kablom RJ12. Kabel je priložen embalaži pretvornika Reduxi Converter. Zelena LED na vrhu pretvornika zasveti.
Besedilni opis te slike
Fotografija zgornjega dela belega pametnega števca Iskraemeco AM550, gledano od spredaj in rahlo od zgoraj. Natisnjeno na ohišju: logotip 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' in '1 000 imp/kvarh' ter '2G/4G' na levi. Nalepka z legendo kod na zaslonu LCD v slovenščini (npr. 'Pomen stevilcnih oznak na LCD zaslonu', 0.9.1 Cas, 0.9.2 Datum, 1.8.T Delovna energija A+, 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 in 2.6.0 maksimalna moč, T = tarifa). Zgoraj desno na ohišju črn krog označuje majhno sivo sponko ali zapah pokrova s simbolom. Desno sta vijak in plomba z oznako '2020'. Okno zaslona je spodaj, delno vidno.
2.2 Povezava s krmilnikom Reduxi Controller
Pretvornik s krmilnikom Reduxi Controller povežete na tri načine. Veljajo za Iskraemeco AM550 in za Sagemcom T211.
Možnost 1: Brezžična povezava s krmilnikom Reduxi Controller
Podrobnosti so v članku Reduxi Converter P1 WiFi.
Besedilni opis te slike
Diagram brezžične povezave med pametnim števcem in krmilnikom Reduxi na beli podlagi. Komponente: črn krmilnik Reduxi z oznako Reduxi Conroller (črkovanje, kot je prikazano), z modro označenimi omrežnimi vrati RJ45 in zelenim sponkovnim blokom; siv pametni števec z oznako Smart meter Iskraemeco AM550; majhen črn pretvornik z oznako Reduxi Converter, P1Wi-Fi z brezžičnimi valovi ob njem; ikona usmerjevalnika Wi-Fi. Povezave (turkizne črte): od pametnega števca do pretvornika, z oznako RJ-12 cable; med pretvornikom in usmerjevalnikom dvojna puščica z oznako Wireless connection; od usmerjevalnika do omrežnih vrat krmilnika, z oznako Modbus TCP/IP connection, Wired or wireless.
Možnost 2: Žična povezava neposredno s krmilnikom Reduxi Controller
Ta možnost velja za žično povezavo RS485.
Besedilni opis te slike
Diagram žične povezave med pametnim števcem in krmilnikom Reduxi na beli podlagi. Komponente: črn krmilnik Reduxi z oznako Reduxi Conroller (črkovanje, kot je prikazano), z napajalno vtičnico, modro obrobljenimi vrati RJ45, stanjskimi LED in zelenim tripolnim sponkovnim blokom; majhen črn pretvornik z oznako Reduxi Converter, P1-RS485; siv pametni števec z oznako Smart meter Iskraemeco AM550. Povezave: turkizna črta od pametnega števca do pretvornika; trije vodniki (modri, oranžni, zeleni, od zgoraj navzdol) od treh sponk zelenega sponkovnega bloka na krmilniku do tripolnega priključka pretvornika. Vodniki nimajo oznak.
Možnost 3: Fizična povezava z napravo Reduxi Gateway in povezava prek Modbus TCP/IP s krmilnikom Reduxi Controller
Ta možnost velja za žično povezavo RS485.
Besedilni opis te slike
Diagram povezave od krmilnika Reduxi do pametnega števca prek naprave Reduxi Gateway in RS485 na beli podlagi. Komponente: črn krmilnik Reduxi Controller (oznaka Reduxi Controller) z modro obrobljenimi vrati RJ45 in zelenim dvopolnim sponkovnim blokom; Reduxi Gateway (oznaka Reduxi Gateway), temno siva škatla s šestpolnim sponkovnim blokom in tremi modrimi tokovnimi kleščami, priključenimi na I1, I2 in I3; ikona usmerjevalnika s simbolom Wi-Fi; majhen črn pretvornik z oznako Reduxi Converter; siv pametni števec z oznako Smart meter Iskraemeco AM550. Povezave (turkizne črte): od vrat RJ45 krmilnika navzdol in desno do usmerjevalnika z oznako Modbus TCP/IP connection, Wired or wireless; od usmerjevalnika navzgor do vrha naprave Gateway z oznako Modbus TCP/IP connection, Wired or wireless (navpično besedilo); od pametnega števca do pretvornika, brez oznake; trije vodniki (modri, oranžni, zeleni) od sponkovnega bloka naprave Gateway do tripolnega priključka pretvornika, brez oznak.
2.3 Sagemcom T211
Vrata P1 so v spodnjem levem kotu, pod plastičnim pokrovčkom števca Sagemcom T211. Vrata P1 števca Sagemcom T211 povežite s pretvornikom Reduxi Converter s kablom RJ12. Kabel je priložen embalaži pretvornika Reduxi Converter. Zelena LED na vrhu pretvornika zasveti.
Besedilni opis te slike
Fotografija svetlo sivega električnega števca, pogled od spredaj, na beli podlagi; obstoječi napis ga poimenuje Sagemcom T211. Natisnjene oznake zgoraj: medli S211, ELLEVIO, oznaka CE z M20 0071. Okrogli zaslon kaže 18.0 in 285806.581 kWh. Na levi sta oranžen okrogel gumb in siv okrogel element, zgoraj desno siv okrogel optični vmesnik z dvema majhnima indikatorskima lučkama pod njim. Črtna koda in drobni tisk z oznako Sagemcom (majhno besedilo) na sredini, logotip SICONIA na desni (majhno besedilo). Na sredini spodnjega dela je vijak. Črn pravokotnik označuje pravokoten pokrovček spodaj levo na števcu, ki pokriva vrata P1.
Povezava med števcem Sagemcom T211 in krmilnikom Reduxi Controller je enaka kot pri Iskraemeco AM550. Uporabite eno od možnosti v točki 2.2: brezžična povezava, žična povezava neposredno s krmilnikom Reduxi Controller ali povezava prek naprave Reduxi Gateway.
3 Povežite pretvornik P1 Wi‑Fi s krmilnikom Reduxi Controller
Za prvo nastavitev pretvornik Reduxi Converter povežite s krmilnikom Reduxi Controller prek Wi‑Fi (TCP/IP). Več informacij je v članku Nastavitev pretvornika Reduxi Converter P1 WiFi / Ultra na strani Reduxi Configurator.
3.1 Napredne nastavitve
Izpolnite napredne nastavitve in izberite parametre, prikazane na sliki. Nastavitve se lahko razlikujejo glede na potrebe lokacije. Ko končate, kliknite Done spodaj desno na zaslonu.
Besedilni opis te slike
Posnetek zaslona koraka Advanced settings (korak 3) čarovnika za napravo v Reduxi Configurator, za števec energije P1. Indikator korakov: 1 Basic settings, 2 Communication channel, 3 Advanced settings (trenutni). Naslov: Advanced settings. Vsa stikala so No (izklopljena), s temi sivimi namigi: Do you want to set data saving interval?: Default: 1 min; Do you want to set reading delay?: Default: 1000 ms; Do you want to set writing delay?: Default: 1000 ms; Do you want to set power generation limits and capabilities?: brez namiga; Do you want to set power consumption limits and capabilities?: brez namiga; Do you want to limit communication with the device to read-only?: Default: No; Do you want to invert direction for energy import and export?: Default: No; Do you want to exclude device from summary?: Default: No. Trije spustni seznami: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Gumbi: Back (z obrobo, levo), Done (temen, desno).

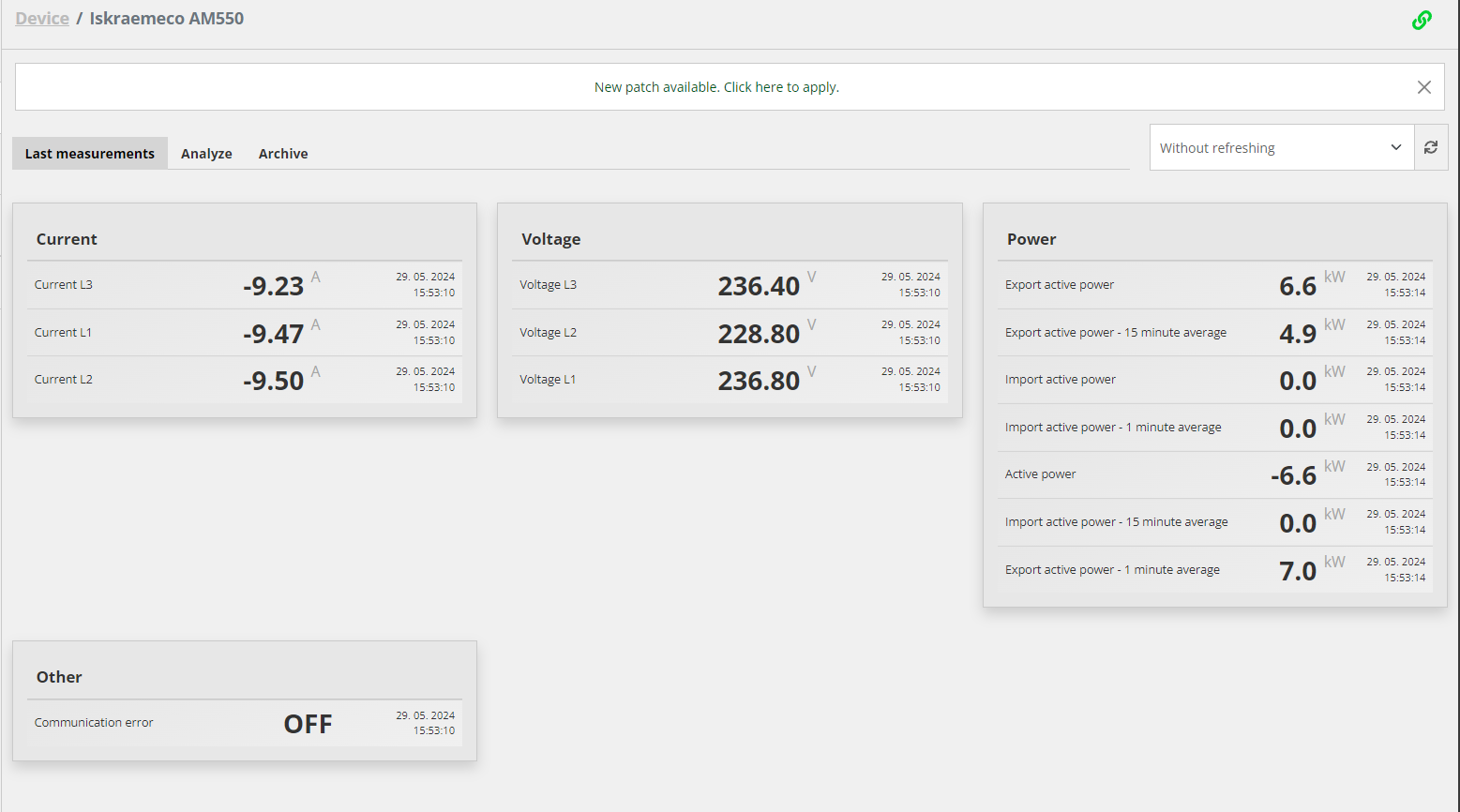

3.2 Zadnja meritev
Ko je komunikacija vzpostavljena, preverite vrednosti na napravi kot dodaten preizkus. Na začetnem zaslonu kliknite izbiro naprave in v drevesni strukturi izberite nov števec energije.
Besedilni opis te slike
Posnetek zaslona strani naprave Device / Iskraemeco AM550 v Reduxi Configurator, zavihek Last measurements. Zelena ikona povezave zgoraj desno. Pasica: New patch available. Click here to apply. (z zapiralnim x). Zavihki: Last measurements (izbran), Analyze, Archive. Spustni seznam Without refreshing z gumbom za osvežitev. Kartica Current: Current L3: -9.23 A; Current L1: -9.47 A; Current L2: -9.50 A; vsak 29. 05. 2024 15:53:10. Kartica Voltage: Voltage L3: 236.40 V; Voltage L2: 228.80 V; Voltage L1: 236.80 V; vsak 29. 05. 2024 15:53:10. Kartica Power, vsak 29. 05. 2024 15:53:14: Export active power: 6.6 kW; Export active power - 15 minute average: 4.9 kW; Import active power: 0.0 kW; Import active power - 1 minute average: 0.0 kW; Active power: -6.6 kW; Import active power - 15 minute average: 0.0 kW; Export active power - 1 minute average: 7.0 kW. Kartica Other: Communication error: OFF, 29. 05. 2024 15:53:10.
4 Spremljanje števca in povezava drugih števcev v omrežju
Ko ste napravo dodali v Configurator, jo lahko spremljate in upravljate v oblačni aplikaciji Reduxi.
Navodila za povezavo drugih števcev v omrežju so tukaj. Uporabite lahko tudi iskalnik zgoraj in vnesete ime ali model naprave.
✓ Povzetek
Pregled (točka 1): Pretvornik pridobiva sporočila iz števcev P1, kot sta Iskraemeco AM550 in Sagemcom T211.
Fizična povezava (točka 2): Vrata P1 števca povežite s pretvornikom s kablom RJ12. Nato izberite, kako pretvornik doseže krmilnik Reduxi Controller: brezžično, neposredno prek RS485 ali prek naprave Reduxi Gateway.
Povezava z Reduxi (točka 3): Izpolnite napredne nastavitve, kliknite Done in preverite zadnjo meritev.
Naslednji koraki (točka 4): Števec spremljajte v oblačni aplikaciji Reduxi ali povežite druge števce v omrežju.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Podatki se ne pretvorijo v meritve | Nekateri števci energije uporabljajo šifrirano povezavo. Brez šifrirnih ključev vidite, da se podatki prejemajo, vendar se meritev ne ustvari. Ključe dodajte pozneje prek oddaljene povezave s krmilnikom Reduxi Controller ali distributerja električne energije prosite, naj uporabi nešifrirano povezavo (priporočeno). |
| Zelena LED ne sveti | Pretvornik se napaja prek kabla RJ12 iz vrat P1. Preverite povezavo kabla na števcu in na pretvorniku. |
| Pretvornik se ne poveže s krmilnikom Reduxi Controller | Sledite korakom v navodilih Nastavitev pretvornika Reduxi Converter P1 WiFi / Ultra na strani Reduxi Configurator, vključno z razdelkom za odpravljanje težav. |
→ Poročila o združljivosti
Tehnične podrobnosti po modelih merilnikov: kako krmilnik Reduxi bere merilnik, katere podatke zagotavlja, kaj je treba nastaviti in katere omejitve so znane.
