1. Uvod

Konfigurator Reduxi je spletni vmesnik, ki se uporablja za konfiguracijo krmilnika Reduxi.

S sistemom za upravljanje energije Reduxi lahko sedaj merite in analizirate porabo električne energije. Z uporabo posebnih strategij Reduxi omogoča optimizacijo uporabe električne energije in zmanjšanje stroškov.

Konfigurator Reduxi prepoznate po preprostem vmesniku na svetlem ozadju.

Za nastavitev in uporabo sistema Reduxi morate:

1. Priključite krmilnik Reduxi.
2. Povežite se s konfiguracijo Reduxi preko reduxi.local (glejte priročnik za krmilnik Reduxi)
3. Za dodatne funkcionalnosti se povežite z aplikacijo Reduxi Cloud ali pa, če želite, prenesite mobilno aplikacijo Reduxi: Reduxi Mobile App

To navodilo za uporabo opisuje novo različico konfiguracijskega programa Reduxi (različica po 9. maju 2025). Če ne vidite enakega vmesnika, prosimo, posodobite krmilnik.

Stara navodila so na voljo na: Reduxi Configurator - stara verzija, do 9. maja 2025

Opomba: Navodila za priključitev krmilnika in navodila za uporabo spletne aplikacije najdete v naši zbirki znanja support.reduxi.eu support.reduxi.eu.

2. Hitri koraki za povezavo krmilnika Reduxi

Kot je pojasnjeno v priročniku za krmilnik Reduxi, upoštevajte naslednje korake za povezavo s krmilnikom in odpiranje konfiguracije Reduxi:

• Priključite AC-DC adapter na DC priključek Reduxi in ga vtaknite v električno vtičnico; prva zgornja LED dioda se vklopi – zelena lučka.
• Nastavite omrežno povezavo (upoštevajte navodila v krmilniku Reduxi)
• Odprite brskalnik in pojdite na http://reduxi.local
• Preusmerjeni boste na stran za prijavo v konfiguracijo Reduxi.
• Za prijavo v konfiguracijo Reduxi vnesite tovarniško nastavljeno uporabniško ime in geslo:
  • Uporabniško ime: admin
  • Geslo: admin (ali kot je natisnjeno na nalepki)

Po uspešni prijavi priporočamo, da iz varnostnih razlogov spremenite geslo za uporabniško ime admin. To lahko storite v svojem profilu. Uporabniškega imena admin ni mogoče spremeniti. Vendar lahko ustvarite novega uporabnika z novim uporabniškim imenom.

Opomba: v primeru neuspešne prijave se prikaže sporočilo o napaki. Prepričajte se, da ste vnesli pravilne podatke. Druga možnost je, da izvedete ponastavitev na tovarniške nastavitve. Če še vedno imate težave s prijavo, se obrnite na našo podporo: support@reduxi.eu.

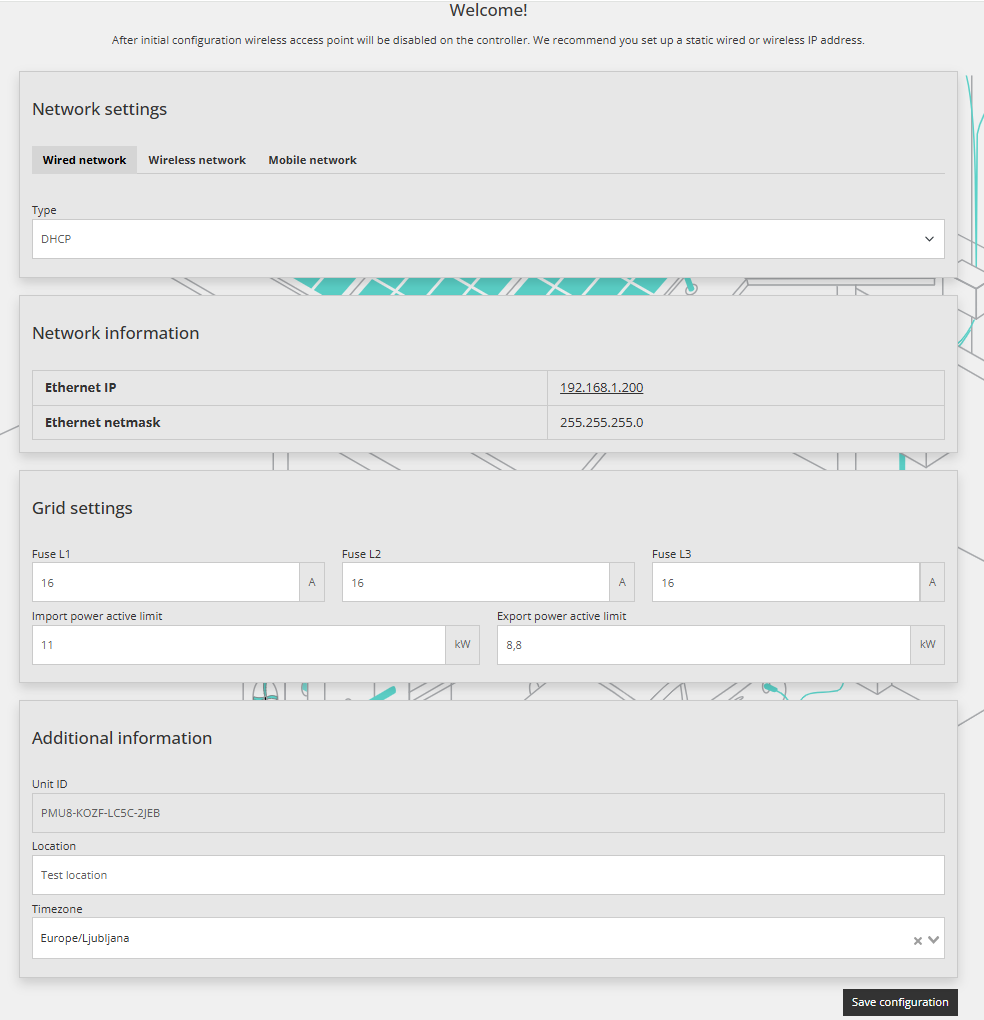

3. Pozdravni zaslon konfiguracijskega programa Reduxi

Pozdravni zaslon vabi uporabnika, da definira najpomembnejše konfiguracije za zagon krmilnika:

3.1. Omrežne nastavitve

Za konfiguriranje omrežnih nastavitev upoštevajte navodila, definirana v krmilniku Reduxi

3.2. Nastavitve omrežja

Omejitev vašega električnega omrežja je bistvenega pomena za zanesljivo delovanje vaših naprav.

Prosimo, navedite naslednja dva podatka:

• Nazivni tok električne varovalke – Varovalka ščiti vaš električni sistem pred prekomernim tokom.

• Omejitve uvoza in izvoza električne moči

Te informacije najdete na svojem računu za elektriko ali v dokumentu, ki določa vašo omrežno povezavo. Če imate enofazni napajalnik, je treba vnesti samo vrednost L1.

Omejitve uvoza in izvoza se samodejno izračunajo na podlagi nazivne vrednosti varovalke, vendar jih lahko po potrebi prilagodite.

3.3. Ime lokacije in časovni pas

Vnesite ime, ki jasno določa lokacijo (npr. Skladišče, Dom, Lokacija ABC), in izberite časovni pas.

4. Glavna stran konfiguracijskega programa Reduxi

Po uspešni prijavi boste preusmerjeni na glavno stran konfiguracijskega programa Reduxi. Na glavno stran se lahko vedno vrnete tako, da kliknete na logotip Reduxi (zgoraj levo).

Na glavni strani imate dostop do:

• Nadzorna plošča,
• stranski meni
• Naprave
• Strategije
• Nastavitve
  • Omrežje
  • Omrežje
  • itd.

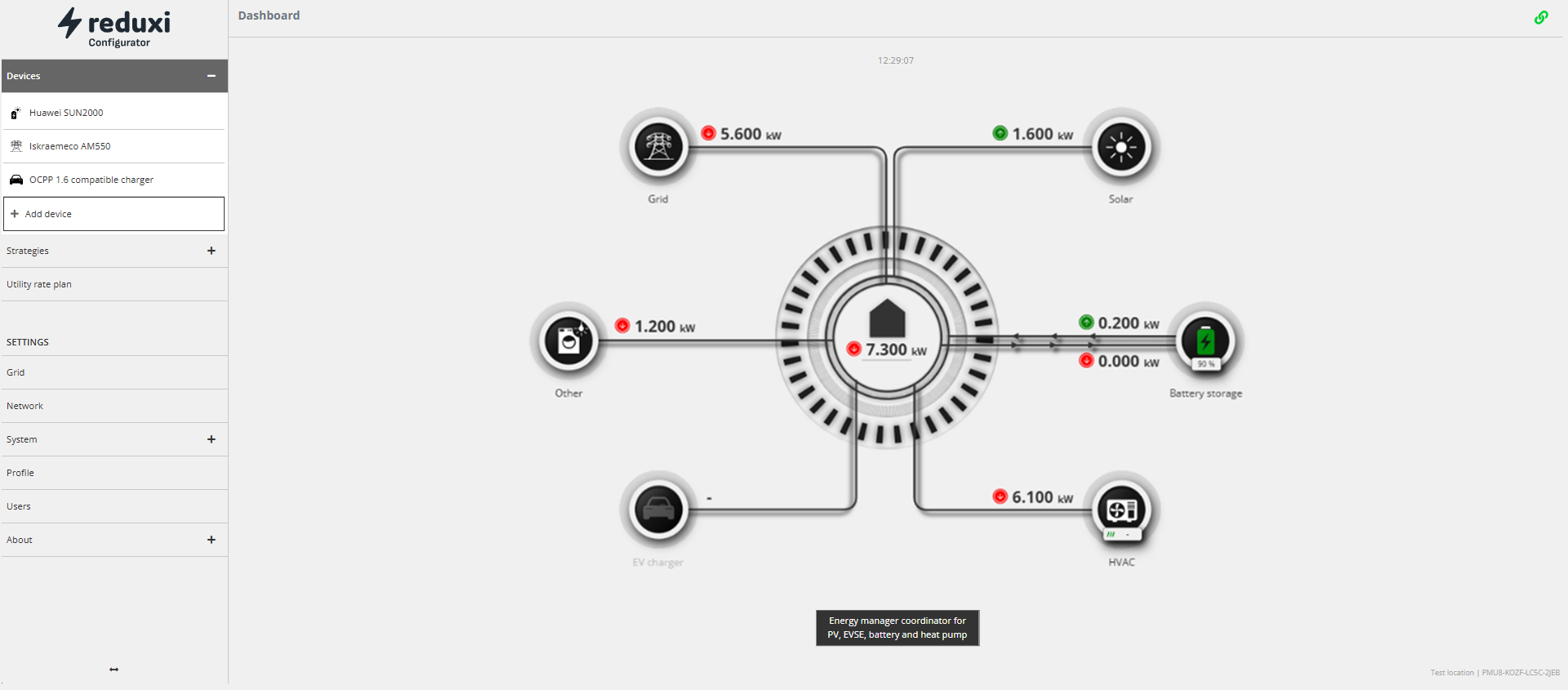

4.1. Nadzorna plošča

Zaslon nadzorne plošče omogoča hiter pregled meritev moči za vsako dodano kategorijo naprav.

Čas zadnje meritve je prikazan na zgornjem sredinskem delu. Ta naj bi se spreminjal vsakih nekaj sekund, če je vzpostavljena povezava s krmilnikom Reduxi.

S klikom na izbrano kategorijo boste preusmerjeni na stran z podrobnejšimi podatki o napravi, ki je bila prva dodana v to kategorijo. Na primer, klik na kategorijo Sončna elektrarna pomeni, da boste preusmerjeni na prvo napravo, dodano v kategorijo Sončne elektrarne.

Na dnu zaslona nadzorne plošče lahko vklopite/izklopite strategijo. To se lahko uporabi za preklapljanje na drugo strategijo ali za onemogočanje strategije pri upravljanju vaših naprav

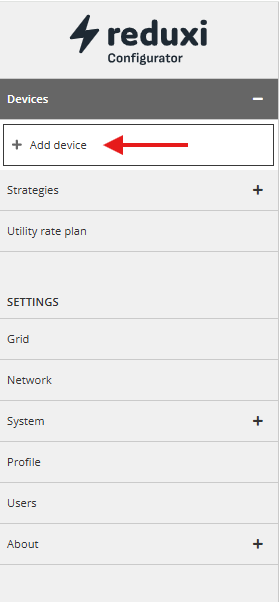

4.2. Stranski meni

V stranskem (levem) meniju lahko dostopate do:

• naprav,
• strategij,
• dodajanja naprav,
• dodajanja strategij,
• cenovnega načrta za elektriko
• nastavitve

5. Naprave

Nadzorna plošča na glavni strani zagotavlja celovit pregled meritev, ki jih krmilnik Reduxi zbira iz povezanih naprav. Te naprave običajno vključujejo števce elektrike, polnilnice za električna vozila, sončne razsmernike, baterijske razsmernike in podobno opremo.

Povezovanje naprav z Reduxi prek funkcije “Dodaj napravo” je ključni korak. Omogoča Reduxi branje meritev iz teh naprav in upravljanje tistih, ki so upravljive.

Preden napravo logično dodate v sistem, jo je treba najprej fizično povezati z Reduxi – običajno prek Etherneta, Modbusa, relejev ali drugih komunikacijskih vmesnikov. Informacije o fizični povezavi naprav najdete na naši strani Seznam podprtih naprav.

Skratka, korak “Dodaj napravo” predstavlja logično povezavo naprave s krmilnikom Reduxi, potem ko je bila vzpostavljena fizična povezava.

5.1. Dodajanje naprav

Če želite dodati novo napravo, kliknite gumb "Dodaj napravo". Odpre se čarovnik "Dodaj napravo".

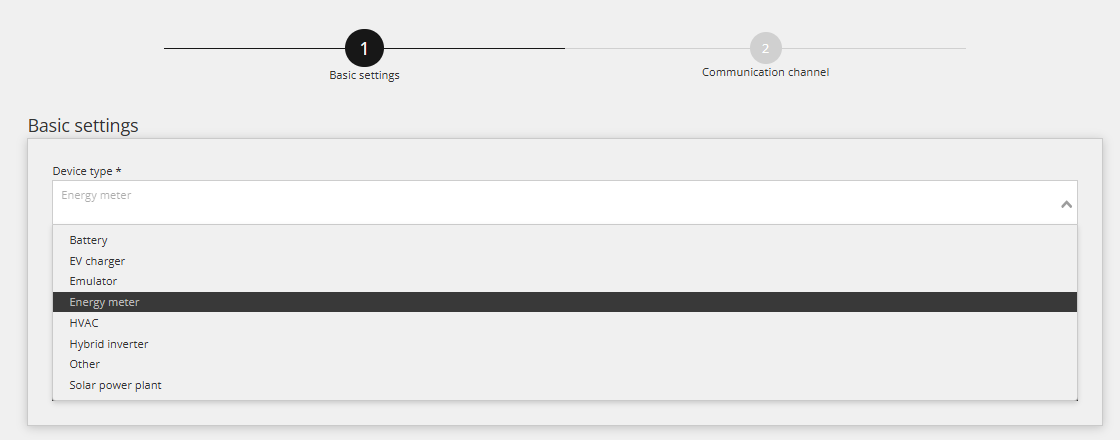

5.1.1. 1. korak: Osnovne nastavitve

Tip naprave:

Izbirate lahko med naslednjimi kategorijami:

• Baterija,
• Polnilnica za električna vozila,
• Emulator,
• Števec energije,
• HVAC (ogrevanje, prezračevanje in klimatizacija (toplotna črpalka))
• Hibridni razsmernik,
• Drugo,
• Sončna elektrarna

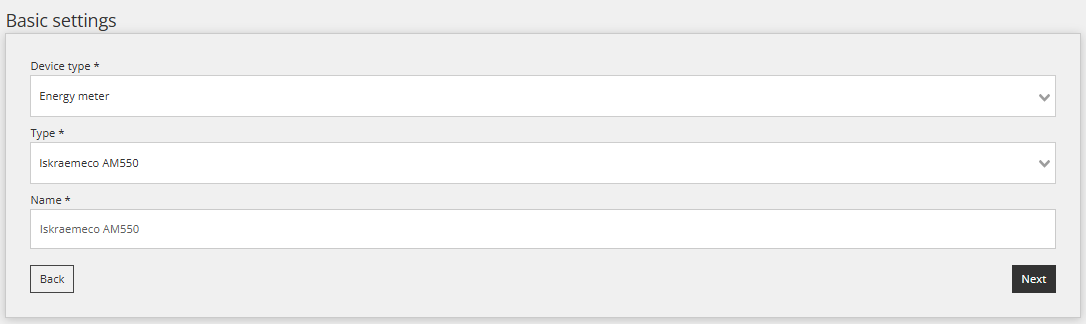

Tip:

Polje Tip prikazuje seznam naprav, s katerimi lahko komunicira krmilnik Reduxi. Seznam naprav je na voljo na naši spletni strani Podprte naprave.

Opomba: Naprave HVAC (toplotne črpalke) se večinoma krmilijo prek SG pripravljenih kontaktov. V tem primeru je treba uporabiti namensko pretvorniško napravo, imenovano Reduxi Gateway. V spustnem vmesniku namesto določenega tipa (modela) vnesite samo "Reduxi meter" kot tip. Za konfiguracijo naprave sledite navodilom proizvajalca ali informacijam, ki so na voljo na support.reduxi.eu za to specifično napravo.

Opomba: Polnilne postaje za električna vozila včasih podpirajo standard OCPP. V tem primeru ni treba navesti določenega tipa (modela) naprave. Izberite tip "OCPP...", da upravljate polnilnik za električna vozila, združljiv z OCPP. Preverite dokumentacijo proizvajalca za druge nastavitve ali preverite pomoč na support.reduxi.eu za to specifično napravo.

Opomba: Če naprave ne najdete, lahko poskusite z nadgradnjo krmilnika Reduxi na najnovejšo različico. Glejte poglavje 8.3.7. Posodobitev

Opomba: Če v seznamu ne najdete naprave, ki jo želite dodati v sistem Reduxi, se prosimo obrnite na našo podporo za dodatne informacije: support@reduxi.eu.

Kategorija (napredna nastavitev):

Običajno je izbrana kategorija enaka kot tip naprave. V nekaterih primerih pa želimo definirati drugo kategorijo.

Izbrana kategorija ne definira delovanja naprave. Namen parametra Kategorija je združevanje (agregiranje) podatkov za prikaze meritev. Bodite pozorni na izbiro prave kategorije za izbrano napravo. Če izberete napačno kategorijo, bodo vaši podatki nepravilno agregirani.

Ime:

V polje vnesite poljubno ime naprave.

5.1.2. 2. korak: Komunikacijski kanal in konfiguracija naprave

Komunikacijski kanal definira način, kako Reduxi komunicira z napravo. Polja so vnaprej izpolnjena glede na izbrani tip naprave. Komunikacija med napravami in krmilnikom lahko poteka prek:

• TCP/IP,
• Lokalni serijski vmesnik RS485 (serijska komunikacija),
• Reduxi Gateway,
• UDP

Odsek Konfiguracija naprave se prikaže za določene tipe naprav. Tukaj vnesete specifične informacije, ki jih potrebujete za vsako posamezno napravo. Ta polja so lahko že vnaprej izpolnjena. To je odvisno od vrste naprave. V večini primerov najdete te informacije v navodilih proizvajalca za napravo, ki jo želite dodati. Dodatno pomoč najdete na strani Podprte naprave.

Ko pravilno nastavite vse parametre, kliknite gumb "Testiranje komunikacije", da preverite povezavo med krmilnikom Reduxi in napravo.

5.1.3 Test komunikacije

Po konfiguraciji naprave lahko s tipko Testiranje komunikacije izvedete test delovanja komunikacije.

Odgovor lahko razvrstimo v dva odziva komunikacije:

Primer 1: Komunikacija deluje pravilno

Primer 2: Komunikacija ne deluje pravilno

Če komunikacija ne deluje, preverite prej določene nastavitve, vendar boste morda morali konfigurirati tudi napravo (npr. razsmernik), da komunicira preko izbranega vmesnika.

5.1.4. Napredna konfiguracija (neobvezno)

Napredne konfiguracije so na voljo prek podrobnosti izbrane naprave. Veliko večinoma ni potrebno izpolniti teh polj. Namenjena so uporabnikom, ki potrebujejo posebne napredne nastavitve.

5.2. Urejanje konfiguracije in brisanje naprav

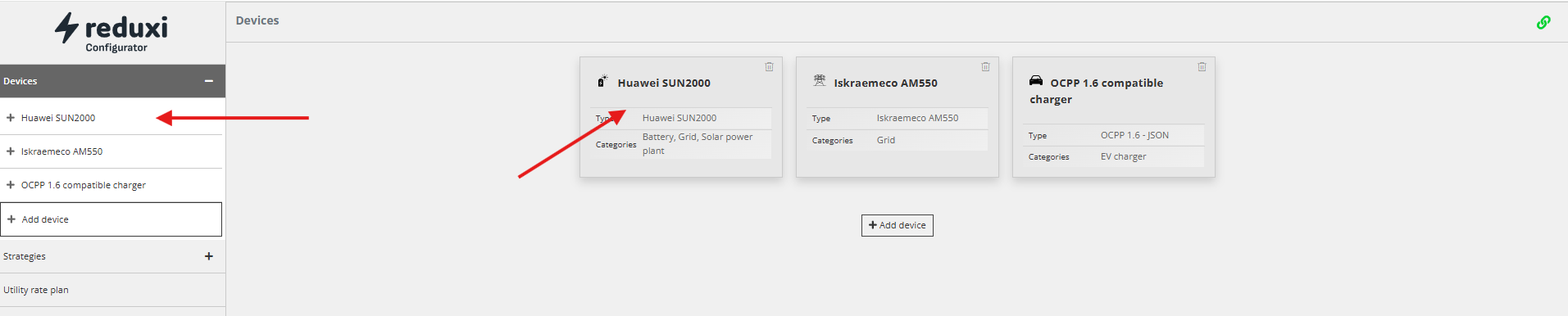

Za vstop v konfiguracijo naprave kliknite na ustrezno napravo

Tukaj lahko urejate posamezne nastavitve za izbrano napravo ali izbrišete napravo (s klikom na ikono koša)

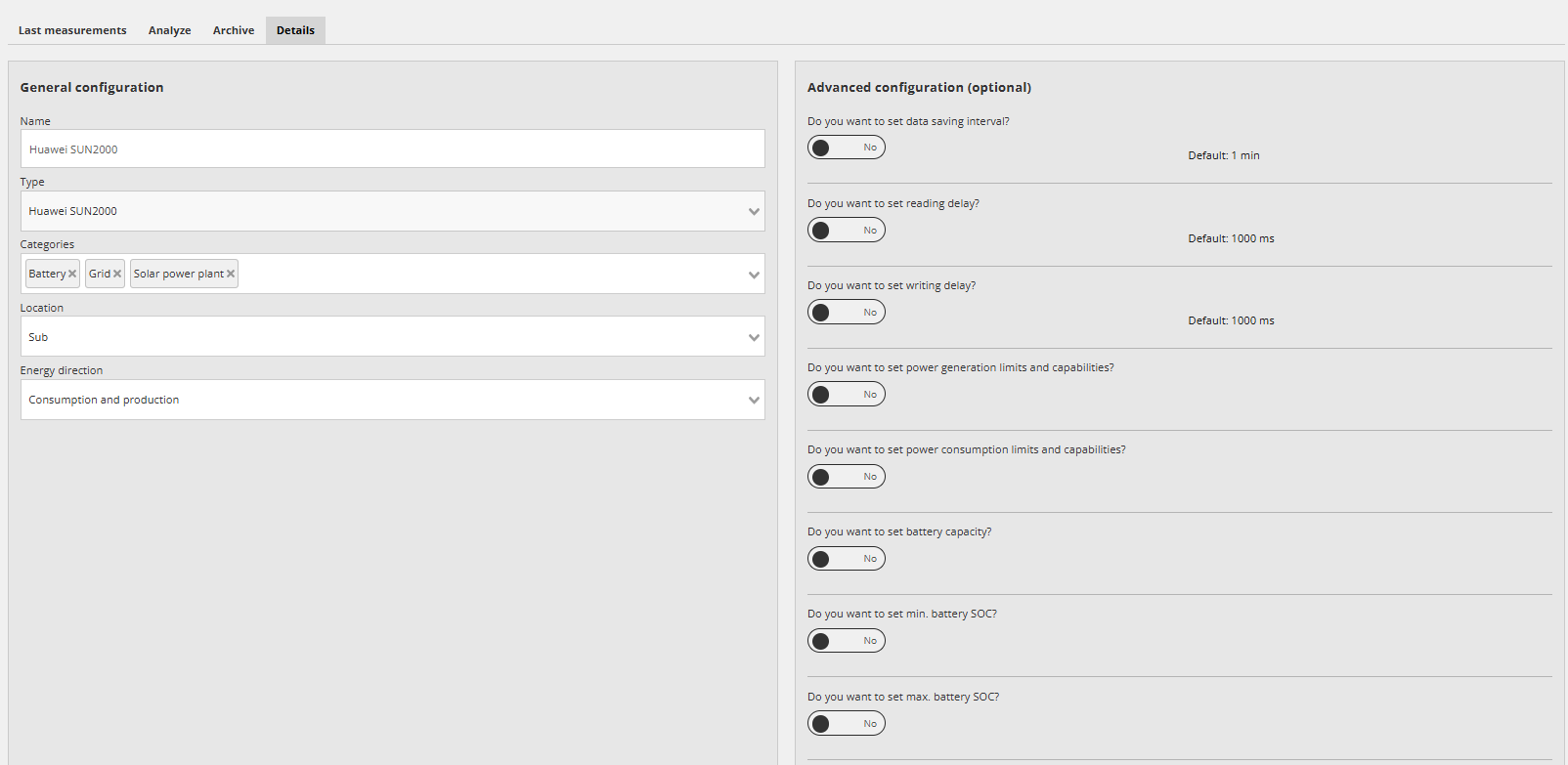

Zaslon z podrobnostmi - konfiguracija

Zaslon z podrobnostmi vas pripelje na stran za pregled ali urejanje konfiguracije naprave.

Opomba: Ne morete urejati tipa naprave. Tip naprave ostane takšen, kot je bil nastavljen ob dodajanju naprave.

V obrazcu Osnovna konfiguracija lahko določite tudi parametre Lokacija in Smer energije.

Lokacija:

Izberete lahko:

• Glavni električni števec.
• Pod - drug električni števec ali druga naprava
• Noben.

Parameter "Pod" števec vpliva na združevanje (agregacijo) podatkov in izračun končne vsote posameznih meritev. Ta parameter preprečuje seštevanje odčitkov glavnega števca in drugega števca v skupno porabo. Primer:

Glavni števec meri porabo električne energije celotne hiše. V hiši imate garažo. Za merjenje porabe električne energije v garaži uporabljate drug števec. Ker je garaža del hiše, je poraba električne energije v garaži že vključena v meritve glavnega števca. Za garažo izberite "Pod" števec in tako preprečite dodajanje meritev drugega števca glavnemu števcu in s tem nepravilen izračun.

Opomba: Parameter "Noben" izberete za naprave, ki ne vplivajo na proizvodnjo ali porabo energije, na primer toplotni števec, ki je dodan pod naprave in igra vlogo pri nastavitvi strategij.

Smer energije:

V parametru Smer energije lahko izberete:

• Poraba.
• Proizvodnja.
• Poraba in proizvodnja.
• Nobena.

Smer energije je odvisna od funkcije posamezne naprave. Na primer, za naprave, ki porabljajo energijo, izberete Porabo.

Opomba: Parameter Noben izberete za naprave, ki ne vplivajo na proizvodnjo ali porabo energije, na primer toplotni števec, ki je dodan pod naprave in igra vlogo pri nastavitvi strategij.

V obrazcu Napredna konfiguracija so nekatera polja že vnaprej izpolnjena. Vnaprej izpolnjena polja v večini primerov zagotavljajo normalno komunikacijo med krmilnikom Reduxi in priključeno napravo. Ni treba izpolniti drugih polj. Namenjena so uporabnikom, ki potrebujejo posebne napredne nastavitve.

Brisanje naprave:

Za brisanje posamezne naprave kliknite na ikono "koš"

Opozorilo: Ko je naprava izbrisana, so izgubljeni tudi vsi podatki za to napravo in jih ni mogoče obnoviti.

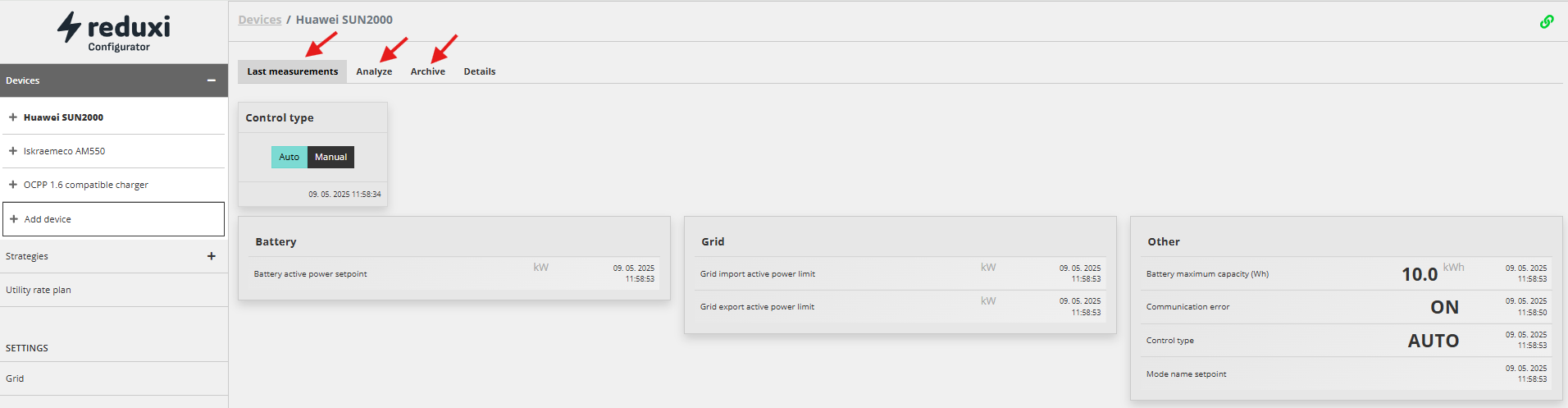

5.3. Prikaz meritev naprave

Po izbiri naprave lahko prikažete meritve naprave

• Zadnje meritve,
• Analize,
• Arhiv.

5.3.1. Zadnje meritve

Zavihek Zadnje meritve je namenjen ogledu zadnjih zabeleženih meritev za izbrano napravo. Meritve se pridobijo iz vsake naprave in shranijo v krmilniku Reduxi.

Nastavite lahko časovni interval osveževanja podatkov (zgoraj desno).

Ta točka je namenjena uporabniku za izvedbo zadnjega preverjanja, ali naprava in povezava delujeta pravilno.

Ko je naprava uspešno dodana prek konfiguratorja, jo je mogoče spremljati in nadzorovati prek aplikacije Reduxi v oblaku ali mobilne aplikacije Reduxi Mobile App

Meni zadnjih meritev omogoča tudi ročni nadzor naprave. To je podrobneje opisano v 5.4. Ročni nadzor naprave

5.3.2. Analiza

Na zavihku Analiza si lahko ogledate podatke za izbrano napravo na podlagi preteklih meritev. Podatki so prikazani v grafični obliki. V zgornjem levem kotu lahko izberete časovno obdobje, za katerega želite prikazati podatke.

Na vsakem grafu lahko filtrirate prikaz različnih podatkov s klikom na gumbe pod grafom.

Opomba: Podatki se shranjujejo v krmilniku Reduxi 1 leto ali dokler ne zmanjka prostora na disku, stari podatki pa se bodo izbrisali. V primeru, da se Reduxi izklopi zaradi izpada električne energije ali drugih težav, krmilnik v tem času ne bo beležil meritev. Tudi krmilnik ne more pridobiti podatkov iz naprave med izpadom. Izpad krmilnika bo zabeležen na grafu.

5.3.3. Arhiv

Na zavihku Arhiv so shranjeni vsi pretekli podatki, ki jih je krmilnik Reduxi zabeležil za izbrano napravo. Arhiv omogoča tabelarični prikaz podatkov in izvoz podatkov v obliki CSV.

Opomba: Na zavihku Arhiv so podatki na voljo, dokler ne izbrišete izbrane naprave iz programa Reduxi Configurator.

5.4. Ročni nadzor naprave

Privzeto se regulirana naprava samodejno krmili prek strategije (vrsta samodejnega krmiljenja). Vendar pa zadnji zavihek z meritvami omogoča tudi ročni nadzor naprave.

To je primer naprave HVAC, združljive s standardom SG ready:

In hibridni razsmernik.

Med testiranjem upoštevajte, da je treba napravo pravilno konfigurirati, da sprejme navodila zunanje naprave.

Upoštevajte, da imajo naprave HVAC zelo počasen odziv (približno 15 min), zato se morda ne bodo takoj odzvale na želeno nastavitev.

Glede na izbiro v oknu "Vrsta krmiljenja" lahko uporabnik izbere med samodejnim ali ročnim načinom krmiljenja:

• Samodejno: V samodejnem načinu se vse omejitve moči (poraba in proizvodnja v omrežju) za razsmernik neposredno dobijo iz uporabniško določene strategije. Če želite izvedeti, kako pravilno nastaviti strategije, preberite poseben članek, ki je na voljo tukaj: Kako pravilno nastaviti strategije.
• Ročni način: V ročnem načinu se vse omejitve moči za razsmernik (poraba in proizvodnja v omrežju) neposredno nastavi uporabnik. Ko uporabnik izbere ročni način, dobi na voljo še štiri dodatne možnosti ( proizvodnja, Samooskrba, Maks. poraba, Rezanje konic).

5.4.1 Maksimalna proizvodnja

Največja proizvodnja je namenjena situacijam, ko se uporabnik odloči izvoziti čim več energije v omrežje, bodisi iz PV ali iz baterijskega hranilnika.

Vendar pa so omejitve moči za izvoz in uvoz iz omrežja omejene z nastavitvami dveh parametrov na desnih karticah "Omejitve aktivne moči za izvoz/uvoz v omrežje".

1. Primer je, ko ni dovolj proizvodnje PV:

• Proizvodnja PV je manjša od omejitve aktivne moči za izvoz v omrežje
• in
• Stanje napolnjenosti baterijskega hranilnika je nad minimalnim stanjem napolnjenosti

nato se bo baterijski hranilnik izpraznil, da se doseže omejitev aktivne moči za izvoz v omrežje.

2. Drug primer je, ko je dovolj proizvodnje PV:

• Proizvodnja PV pokriva porabo stavbe
• in
• Proizvodnja PV je večja od omejitve aktivne moči za izvoz v omrežje
• in
• Stanje napolnjenosti baterijskega hranilnika je pod maksimalnim stanjem napolnjenosti

nato se bo baterijski hranilnik polnil z odvečno močjo, dokler ne doseže maksimalnega stanja napolnjenosti.

Ko baterijski hranilnik doseže maksimalno stanje napolnjenosti, se bo proizvodnja PV omejila, da ne bo presegla omejitve aktivne moči za izvoz v omrežje.

Po koncu dneva proizvodnje PV se zopet uporabi 1. primer.

Opomba: Ko je v Reduxi izbrana maksimalna proizvodnja kot prednostni način delovanja, faze morda ne bodo obremenjene enakomerno, tj. izvozna moč se razlikuje glede na fazo. To se zgodi, ko je na lokaciji (stavba) na voljo odvečna energija in je za način delovanja v hibridnem razsmerniku izbrana možnost "Najprej prodaj". Tukaj bi radi poudarili, da ta način NE ponuja uravnoteženja fazne moči.

5.4.2 Samoosrkba

Samooskrba je namenjena situacijam, ko uporabnik želi uravnotežiti izvoz in uvoz, tako da je neto vsota enaka nič. Krmilnik Reduxi spremlja neto porabo in proizvodnjo omrežja, izračuna razliko med njima in ustrezno ukrepa.

Vendar so omejitve moči za izvoz in uvoz iz omrežja omejene z omejitvami na desnih karticah "Omejitve aktivne moči za izvoz/uvoz v omrežje".

1. Primer je, ko ni dovolj proizvodnje PV:

• Proizvodnja PV je 0
• ali
• Proizvodnja PV je manjša od porabe stavbe
• in
• Stanje napolnjenosti baterijskega hranilnika je nad minimalnim stanjem napolnjenosti

nato se bo baterijski hranilnik izpraznil, da se doseže ničelna vrednost aktivne moči omrežja. Krmilnik Reduxi bo izpraznil baterijski hranilnik, da bo pokrila porabo stavbe do minimalnega stanja napolnjenosti.

2. Primer je, ko je dovolj proizvodnje PV:

• Proizvodnja PV pokriva proizvodnjo stavbe
• in
• Proizvodnja PV je večja od omejitve aktivne moči za izvoz v omrežje
• in
• Stanje napolnjenosti baterijskega hranilnika je pod maksimalnim stanjem napolnjenosti

nato se bo baterijski hranilnik polnil z odvečno močjo, dokler ne doseže maksimalnega stanja napolnjenosti.

Ko baterijski hranilnik doseže maksimalno stanje napolnjenosti, se bo proizvodnja PV omejila, da ne bo presegla omejitve aktivne moči za izvoz v omrežje.

Po koncu dneva proizvodnje PV se zopet uporabi 1. primer.

5.4.3 Maksimalna poraba

Maksimalna poraba je namenjena situacijam, ko se uporabnik odloči, da bo uvozil čim več energije iz omrežja. Ta način se običajno uporablja v kombinaciji z EVSE (oprema za napajanje električnih vozil) in BSEE (oprema za shranjevanje energije iz baterij), kar uporabniku omogoča povečanje moči na zahtevo.

Vendar so omejitve moči za izvoz in uvoz iz omrežja omejene z omejitvami na desnih karticah "Omejitve aktivne moči za izvoz/uvoz iz omrežja".

1. Primer je, ko je poraba stavbe manjša od omejitve aktivne moči uvoza v omrežje:

• Poraba stavbe je manjša od omejitve aktivne moči uvoza v omrežje
• ali
• Stanje napolnjenosti baterijskega hranilnika je pod maksimalnim stanjem napolnjenosti
• ali
• EV je priključen na polnilno napravo, vendar se ne polni

nato se bosta baterijski hranilnik in EV začela polniti, da se doseže omejitev aktivne moči uvoza v omrežje, dokler ne bo doseženo maksimalno stanje napolnjenosti baterijskega hranilnika ali baterije EV.

2. Primer je, ko imamo proizvodnjo PV:

• Proizvodnja PV je večja od 0
• ali
• Poraba stavbe je manjša od omejitve aktivne moči uvoza v omrežje
• ali
• Stanje napolnjenosti baterijskega hranilnika je pod maksimalnim stanjem napolnjenosti
• ali
• EV je priključen na polnilno napravo, vendar se ne polni

nato se bo vsa energija, proizvedena iz PV, najprej uporabila bodisi z polnilno napravo bodisi z baterijskim hranilnikom. Ko bosta dosežena oba maksimalna stanja napolnjenosti, bo energija poslana v omrežje, vendar še vedno ne več kot nastavljena omejitev aktivne moči izvoza v omrežje. Baterijski hranilnik se ne bo izpraznil, dokler poraba stavbe ne bo večja od proizvodnje PV.

5.4.4 Rezanje konic

Rezanje konic je namenjeno situacijam, ko se uporabnik odloči omejiti dejansko moč uvoza v omrežje, ko je dosežena omejitev. Omejitev dejanske moči uvoza iz omrežja je pomembna, nastavljena je z dvema parametroma na desnih karticah, ki določata "Omejitve aktivne moči izvoza/uvoza iz omrežja".

1. Primer je, ko je poraba stavbe manjša od omejitve aktivne moči uvoza v omrežje:

• Proizvodnja PV je manjša od 0 ali enaka 0
• ali
• Poraba stavbe je večja od omejitve aktivne moči uvoza iz omrežja
• in
• EV se polni
• in
• Stanje baterijskega hranilnika je nad minimalnim stanjem napolnjenosti

Potem se bo baterijski hranilnik začel prazniti, da se bo zagotovila moč za polnjenje EV, da se ne preseže omejitev aktivne moči uvoza iz omrežja.

Če ni na voljo baterijskega hranilnika, se bo moč polnilnice EV zmanjšala, da se ne preseže omejitev aktivne moči uvoza iz omrežja.

Baterija se bo polnila, ko bo dosežena omejitev aktivne moči izvoza iz omrežja in bo na voljo dovolj proizvodnje PV.

6. Strategije

Strategije omogočajo regulacijo posameznih naprav glede na meritve, ki jih zabeleži krmilnik Reduxi. S strategijami lahko v Reduxi konfiguratorju omejite porabo posameznih naprav ali skupin naprav. Porabo omejite tako, da nastavite vrednosti, ki jih naprave ne smejo preseči. Izbirate lahko med različnimi strategijami za optimizacijo porabe energije. Z uporabo prioritet določite hierarhijo strategij.

Če želite dodati in upravljati strategijo, sledite posebnemu članku o tej temi: Strategije za krmilnik Reduxi

Strategije so načini samodejnega upravljanja naprav v nasprotju z ročnimi načini, opisanimi v 5.4. Ročno upravljanje naprav

7. Cenik električne energije

Cenik elektične energije vam omogoča pregled cenovnega načrta vaše elektrike (vključno z energijo, omrežnimi pristojbinami, pristojbinami dobavitelja itd.). Cenovni načrt je treba določiti v oblačni aplikaciji, kot je določeno v članku Ceniki Reduxi. Ta meni vam omogoča pregled cen za tekoči dan.

8. Nastavitve

Preko modula Nastavitve lahko dostopate do vseh nastavitev

• Nastavitve električnega omrežja
• Nastavitve omrežja (internet)
• sistem,
• uporabniki,
• itd

8.1. Električno omrežje

Nastavitve omrežja vam omogočajo določitev specifikacij vaše povezave z električnim omrežjem. Za podrobnosti glejte 3.2. Nastavitve omrežja

8.2. Internetno omrežje

Nastavitve omrežja prikazujejo, kako je krmilnik Reduxi povezan z omrežjem (internet). Modul vam omogoča konfiguracijo Reduxi v skladu s pravili vašega internega IT omrežja. Tukaj lahko izberete način povezave ali nastavite način komunikacije (Proxy).

Reduxi podpira omrežje preko:

• žičnega omrežja (LAN),
• brezžičnega omrežja (Wi-Fi),

Žično (LAN) in brezžično (Wi-Fi) omrežje

Če je krmilnik Reduxi povezan z omrežjem preko žičnega omrežja (LAN), lahko dostopate do podatkov o tej povezavi na zavihku Žično omrežje.

Na zavihku Brezžično omrežje lahko povežete krmilnik Reduxi z omrežjem preko brezžične povezave (Wi-Fi). Želeno brezžično omrežje lahko najdete s klikom na gumb Skeniraj. Izberite želeno brezžično povezavo in po potrebi vnesite geslo.

Opomba: Za žično in brezžično omrežje lahko krmilniku dodelite statični ali dinamični IP naslov.

Alternativni strežnik (Proxy)

Če vaše okolje zahteva strežnik Proxy, lahko konfigurirate nastavitve strežnika Proxy na zavihku Strežnik Proxy.

8.3. Sistem

Meni sistemskih nastavitev omogoča napredne konfiguracije za bolj specifično uporabo.

8.3.1. Identifikator

Identifikator vam prikazuje informacije o sistemu, ki so namenjene identifikaciji Reduxi Configuratorja in krmilnika Reduxi. Ta meni določa tudi UnitID (ki je ID krmilnika Reduxi). Ta ID je zelo pomemben pri reševanju težav na določeni lokaciji.

Opomba: Podatki so vnaprej izpolnjeni in jih ni mogoče urejati ali brisati.

8.3.2. Open VPN

Open VPN je namenjen oddaljeni podpori.

Če želite oddaljeno pomoč naše podporne ekipe, morate:

1. Povežite Reduxi z internetnim omrežjem.
2. Uredite pravila na požarnem zidu za IP 193.9.21.21 in TCP vrata 2002.
3. Vnesite konfiguracijsko datoteko v polje za konfiguracijo Open VPN; za konfiguracijsko datoteko Open VPN pošljite zahtevo naši podpori: support@reduxi.eu.

Če je Open VPN povezava aktivna, se prikaže IP naslov. Pošljite IP naslov naši podpori. S tem IP naslovom lahko naša podpora dostopa do krmilnika Reduxi preko Open VPN povezave.

Za onemogočanje oddaljenega dostopa preko Open VPN povezave zaprite požarni zid ali odstranite konfiguracijsko datoteko Open VPN, da onemogočite zunanji dostop.

Opomba: Če povezava Open VPN ne deluje, se bo prikazala napaka. Za pomoč se obrnite na našo podporo: support@reduxi.eu.

8.3.3. Povezava

Povezava

Modul povezovalnika omogoča pošiljanje podatkov iz spletnega krmilnika:

• preko oblaka do naše spletne aplikacije Reduxi,
• in MQTT – posredniški strežnik za podatke; podatke je mogoče poslati v drugo aplikacijo ali bazo podatkov.

Povezovalnik/Oblak

Če želite videti svoj krmilnik Reduxi v spletni aplikaciji Reduxi, ga tukaj povežite z oblakom. Spletna aplikacija Reduxi omogoča pregled meritev kjerkoli. Navodila za uporabo spletne aplikacije Reduxi najdete na naši spletni strani support.reduxi.eu.

Povezovalnik/MQTT

Za MQTT povezavo potrebujete dostopne podatke do MQTT strežnika. Dostop do MQTT strežnika je možen preko certifikata ali podatkov za preverjanje pristnosti. Tukaj lahko določite, v kateri obliki se podatki pošljejo v MQTT posredniški strežnik.

Na MQTT strežniku je, odvisno od konfiguracije, potrebno omogočiti dostop do krmilnika Reduxi preko izbrane metode povezave.

Za več podrobnosti glejte naslednje članke: Primer povezave Reduxi Configuratorja z MQTT posredniškim strežnikom? in Reduxi Controller - MQTT API

8.3.4. Konfiguracija

Varnostna kopija

Modul za varnostno kopijo konfiguratorja omogoča izvoz vseh konfiguracijskih podatkov iz krmilnika Reduxi v konfiguracijsko izvorno datoteko.

Obnova

Modul za obnovo konfiguratorja omogoča obnovo konfiguracijskih podatkov v krmilnik Reduxi iz konfiguracijske izvorne datoteke.

Pri uvozu konfiguracijskih podatkov lahko izberemo vrsto konfiguracijskih podatkov, ki jih želimo uvoziti (povezava z oblakom, MQTT povezava, omrežje, OpenVPN).

Opomba: Pri obnavljanju konfiguracijskih podatkov se vsi podatki izbrišejo in jih ni mogoče obnoviti!

8.3.5. Operater distribucijskega sistema

8.3.6. Čas

Modul za čas nam omogoča vnos časovnega pasu in časovnega strežnika, preko katerega sistem Reduxi posodobi čas.

Če ste vnesli veljaven NTP strežnik in ima krmilnik Reduxi dostop do internetnega omrežja, se bodo datum in čas posodobili v določenem časovnem intervalu glede na podatke, pridobljene s strežnika NTP.

Opomba: Če NTP strežnik ni nastavljen, krmilnik Reduxi nima dostopa do interneta ali pa NTP strežnik ni dosegljiv, lahko datum in čas nastavite ročno.

8.3.7. Posodobitev

Modul za posodobitev omogoča posodobitev konfiguracijskega programa Reduxi z najnovejšim programskim popravkom. Tukaj je možna samodejna posodobitev (prednostna možnost s kanalom Stable), ali ročna (kjer posodobitev izvede naša ekipa za podporo Reduxi preko oddaljene pomoči (Open VPN)).

Opomba: Med posodabljanjem se podatki, shranjeni v krmilniku Reduxi, ne izgubijo. Podatki ostanejo v krmilniku.

8.3.8. Ponovni zagon

Modul za ponovni zagon omogoča ponovni zagon krmilnika Reduxi. Ponovni zagon lahko v nekaterih primerih odpravi določene težave. Med ponovnim zagonom krmilnik Reduxi ne bo na voljo in ne bo beležil meritev.
Opomba: Če se konfiguracijski program Reduxi ne zažene ponovno, je težava najverjetneje v krmilniku Reduxi. Preverite LED diode na zadnji strani krmilnika in se za odpravo težave obrnite na našo podporo: support@reduxi.eu. Kaj pomeni vsaka lučka, lahko preberete v navodilih za priključitev krmilnika (Reduxi Controller).

8.3.9. Ponastavitev na tovarniške nastavitve

Modul za ponastavitev na tovarniške nastavitve omogoča ponastavitev krmilnika Reduxi na tovarniške nastavitve (»Ponastavi«). Ponastavitev je namenjena brisanju vseh podatkov in ponovni nastavitvi krmilnika Reduxi.

Če kliknete na ponastavitev na tovarniške nastavitve, se odpreta dva okna:

1. Označite, da razumete, da bodo vsi podatki izgubljeni.
2. Potrdite ponastavitev krmilnika na tovarniške nastavitve.

Med ponastavitvijo na tovarniške nastavitve krmilnik Reduxi ne bo na voljo in ne bo beležil meritev.

OPOZORILO: Če ponastavite krmilnik Reduxi na tovarniške nastavitve, bodo vsi podatki izbrisani in jih ni mogoče obnoviti.

8.3.10. Orodja

Ta meni vsebuje nekaj osnovnih orodij za diagnostiko težav:

- preizkus ping za preizkušanje povezave z napravo, povezano preko TCP/IP

- preizkus vrat TCP za preizkušanje vrat naprave, povezane preko TCP/IP

9. Uporabniki

Modul Uporabniki prikazuje vse uporabnike, ki so bili dodani v Reduxi Configurator.

Modul omogoča:

• dodajanje uporabnikov,
• prikaz in urejanje uporabnikov,
• izbris uporabnikov.

9.1. Dodajanje novega uporabnika

Če želite dodati novega uporabnika, kliknite na gumb Novi uporabnik. Prikazal se bo obrazec za ustvarjanje novega uporabnika. Izpolnite zahtevana polja in shranite novega uporabnika.

Opomba: V Reduxi Configuratorju ni mogoče uporabnikom dodeliti različnih vlog. Vsak dodani uporabnik ima popolne pravice dostopa do Reduxi Configuratorja. Različne vloge uporabnikom lahko dodelite v aplikaciji Reduxi Cloud. Za dostop do spletne aplikacije se morate povezati z oblakom. Navodila za dostop do spletne aplikacije so na voljo na naši spletni strani support.reduxi.eu.

9.2. Prikaz in urejanje uporabnikov

V modulu Uporabniki boste videli vse dodane uporabnike.

Za urejanje uporabnika kliknite na ikono »svinčnik«, ki se nahaja skrajno desno v vrstici izbranega uporabnika. Odpre se isti obrazec kot pri dodajanju novega uporabnika.

Opomba:  Ko ustvarite uporabniško ime, ga ni mogoče spremeniti. Lahko pa uredite druga polja v obrazcu.

9.3. Brisanje uporabnikov

Uporabnike lahko izbrišete v modulu Uporabniki . Za brisanje kliknite na ikono »koš za smeti«, ki se nahaja skrajno desno v vrstici izbrane naprave. Vedno morate imeti vsaj enega aktivnega uporabnika.

Opomba: Če želite izbrisati zadnjega aktivnega uporabnika, sistem tega ne bo dopustil. Prejeli boste sporočilo o napaki.

10. Profil

Do modula Profil lahko dostopate v stranskem meniju - spodaj levo. V svojem profilu lahko uredite svoje ime, priimek in geslo. Uporabniškega imena ne morete spremeniti, ko ga enkrat ustvarite. V razdelku Profil lahko spremenite tudi jezik.

Informacije o politiki zasebnosti najdete tudi v razdelku Profil.

Opomba: Stran Profil vam omogoča urejanje trenutnega uporabnika. Za dodajanje in urejanje drugih uporabnikov pojdite na 6. Modul Uporabniki.
