Nastavitve baterije Victron
Nastavitve baterije Victron za Reduxi: nastavitve ESS, Modbus TCP in unit ID na napravi GX.
1 Tehnična dokumentacija
Dokumenti Victron za povezavo Modbus TCP in nastavitve ESS:
- Seznam registrov Modbus-TCP (XLSX) – Seznam registrov. Zavihek Unit ID mapping kaže, kateri unit ID pripada kateri napravi.
- Podatkovna komunikacija z izdelki Victron Energy (PDF) – Tehnični dokument z razdelkom o Modbus-TCP.
- Pogosta vprašanja o Modbus-TCP – Kako omogočiti Modbus-TCP na napravi GX.
- Priročnik za sistem za shranjevanje energije (ESS) – Opis nastavitev ESS v napravi GX.
2 Potrebna oprema
Potrebujete:
- Naprava Victron GX s priključenim baterijskim sistemom Victron
- Reduxi Controller
- Omrežna povezava (Ethernet) med napravo GX, krmilnikom Reduxi Controller in vašim usmerjevalnikom
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Nastavitve na napravi Victron GX
Te nastavitve naredite v meniju naprave GX. Posnetki zaslona prikazujejo Remote Console naprave GX.
3.1 Nastavitve ESS
Odprite Settings – ESS. Pod Grid metering izberite Inverter/Charger in potrdite.
Posnetki zaslona prikazujejo te vrednosti ESS:
| Nastavitev | Vrednost |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |

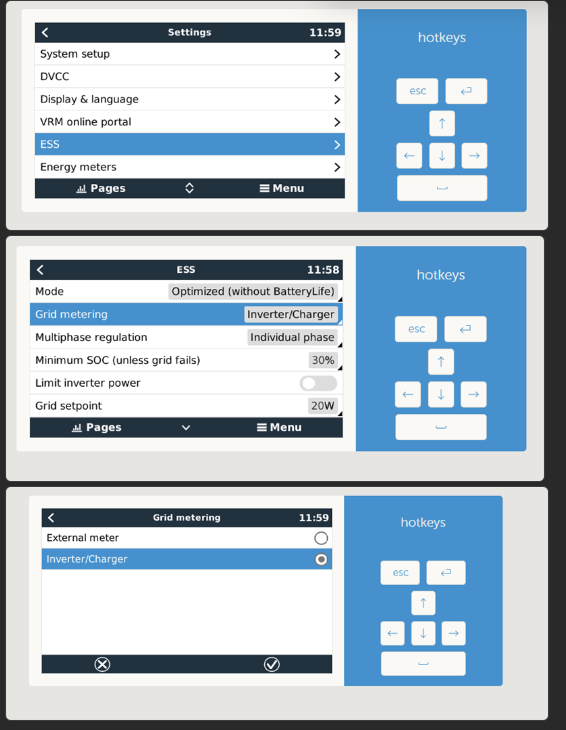

Besedilni opis te slike
Trije posnetki zaslona Victron Remote Console, naloženi drug nad drugim, vsak z modro ploščo s bližnjicami na desni (gumba esc in enter, puščični gumbi, preslednica). Zgoraj: stran Settings, čas 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (označeno modro); Energy meters. Na sredini: stran ESS, čas 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (označeno); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (stikalo); Grid setpoint: 20W. Spodaj: stran Grid metering, čas 11:59, z dvema izbirnima gumboma: External meter (ni izbran) in Inverter/Charger (označen, izbran). Ikone v spodnji vrstici: križec (prekliči) in kljukica (potrdi).
3.2 Omogočite Modbus TCP in preberite unit ID
Odprite Device List in izberite Settings.

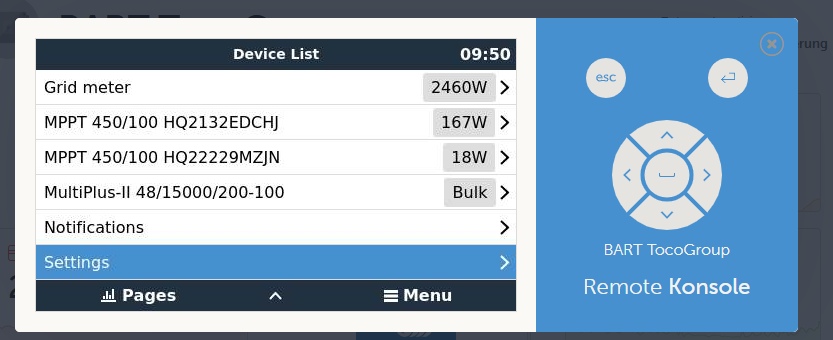

Besedilni opis te slike
Posnetek zaslona Victron Remote Console, stran Device List, čas 09:50. Vrstice: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (puščica); Settings (označeno modro, puščica). Spodnja vrstica: Pages, puščica navzgor, Menu. Desno: modra plošča z gumboma esc in enter, smernim križem, besedilom BART TocoGroup in Remote Konsole.

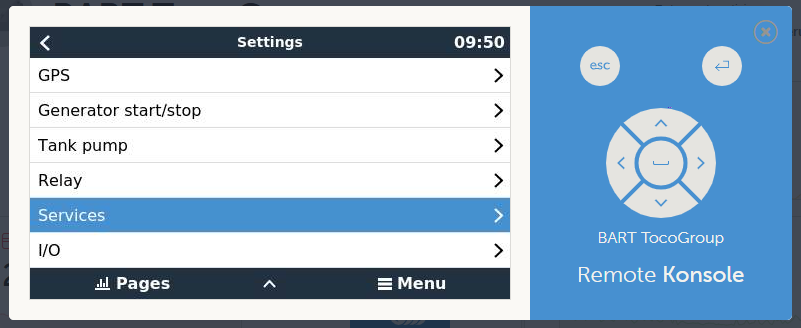

Izberite Services.
Besedilni opis te slike
Posnetek zaslona Victron Remote Console. Levo: meni Settings naprave GX s časom 09:50 in puščico nazaj. Seznam: GPS; Generator start/stop; Tank pump; Relay; Services (označeno modro); I/O; vsak s puščico na desni. Spodnja vrstica: Pages, puščica navzgor, Menu. Desno: modra plošča z gumboma esc in enter, okroglim smernim križem s puščicami, besedilom BART TocoGroup in besedilom Remote Konsole.

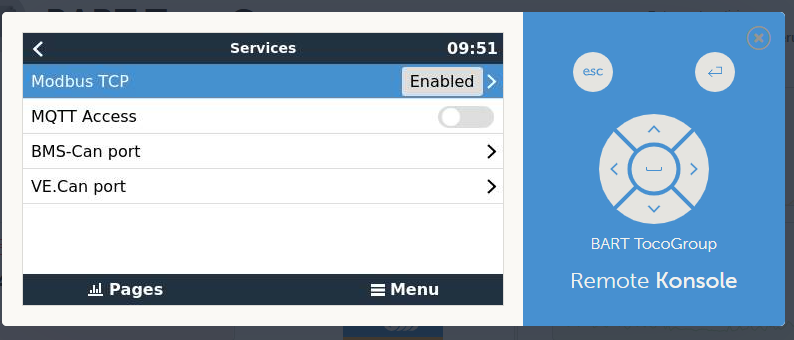

Nastavite Modbus TCP na Enabled. Nato odprite vnos Modbus TCP.
Besedilni opis te slike
Posnetek zaslona Victron Remote Console, stran Services, čas 09:51, s puščico nazaj. Vrstice: Modbus TCP: Enabled (označeno modro); MQTT Access: off (stikalo); BMS-Can port (puščica); VE.Can port (puščica). Spodnja vrstica: Pages, Menu. Desno: modra plošča z gumboma esc in enter, smernim križem, besedilom BART TocoGroup in Remote Konsole.
Izberite Available services.

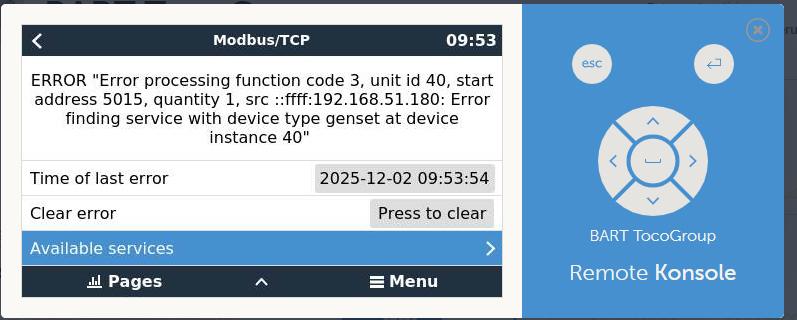

Besedilni opis te slike
Posnetek zaslona Victron Remote Console, stran Modbus/TCP, čas 09:53, s puščico nazaj. Besedilo napake: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Vrstice: Time of last error: 2025-12-02 09:53:54; Clear error: gumb Press to clear; Available services (označeno modro, puščica na desni). Spodnja vrstica: Pages, puščica navzgor, Menu. Desno: modra plošča z gumboma esc in enter, smernim križem, besedilom BART TocoGroup in Remote Konsole.

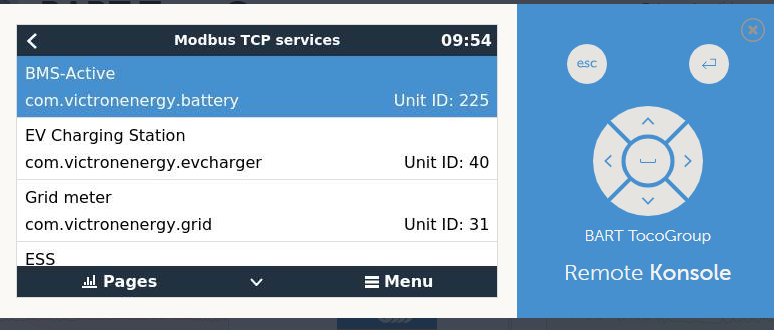

Pod Available services vidite priključene naprave z njihovimi unit ID. Unit ID baterije pozneje potrebujete v Reduxi kot naslov Modbus.
Besedilni opis te slike
Posnetek zaslona Victron Remote Console, stran Modbus TCP services, čas 09:54. Seznam: BMS-Active, com.victronenergy.battery, Unit ID: 225 (označeno modro); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (odrezano, nadaljnji podatki niso vidni). Spodnja vrstica: Pages, puščica navzdol, Menu. Desno: modra plošča z gumboma esc in enter, smernim križem, besedilom BART TocoGroup in Remote Konsole.
| Storitev | Unit ID na posnetku zaslona |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajte baterijo Victron v Reduxi
S temi koraki dodate baterijo ali uredite obstoječo napravo.
5.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte Točka 4) in kliknite + Add device.
V prvem koraku (osnovne nastavitve) izberite vrsto naprave in tip baterije Victron ter vnesite poljubno ime. Nato pritisnite Next.
5.2 Nastavitve komunikacije
Vnesite podatke za povezavo z napravo GX:
| Parameter | Vrednost |
|---|---|
| Povezava | TCP/IP |
| IP | Naslov IP naprave Victron GX |
| Vrata |
502 (standardna vrata Modbus TCP) |
| Modbus naslov | Unit ID baterije, prebran pod Available services (glejte točko 3) |
5.3 Preizkus komunikacije
Kliknite Test communication na dnu čarovnika. Baterija Victron se prebere enkrat in nič se ne shrani. Če je preizkus uspešen, kliknite Done: šele Done ustvari napravo.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices preverite vrednosti baterije.
6.2 Vklop upravljanja z Reduxi
Za upravljanje z Reduxi v Reduxi Configurator pod Devices nastavite control type naprave na AUTO. Šele takrat ukazi strategije vplivajo na baterijo.
Če želite zmanjšati stroške energije z dinamičnimi cenami in dinamičnimi tarifami, določite strategijo, kot je opisano v Strategije za Reduxi Controller.
✓ Povzetek
Priprava (točki 1-2): Odprite dokumente Victron in pripravite napravo GX, krmilnik Reduxi Controller in prenosnik.
Naprava Victron GX (točka 3): Grid metering nastavite na Inverter/Charger, omogočite Modbus TCP in preberite unit ID baterije.
Dodajanje v Reduxi (točki 4-5): Prijavite se v spletni vmesnik Reduxi, dodajte napravo in vnesite IP, vrata 502 in unit ID.
Zagon (točka 6): Preverite meritve in nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite, ali je Modbus TCP nastavljen na Enabled pod Settings – Services na napravi GX. Preverite naslov IP naprave GX, vrata 502 in unit ID pod Available services. |
| Stran Modbus/TCP na napravi GX prikazuje napako | Stran prikazuje napako in čas zadnje napake. Pritisnite Clear error in znova zaženite preizkus. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
