Kako povezati SAJ CM2 BESS z Reduxi Controller
Povežite SAJ CM2 BESS z Reduxi Controller prek Modbus TCP. Tako dobite največjo prilagodljivost ter nižje stroške in porabo energije.
Besedilni opis te slike

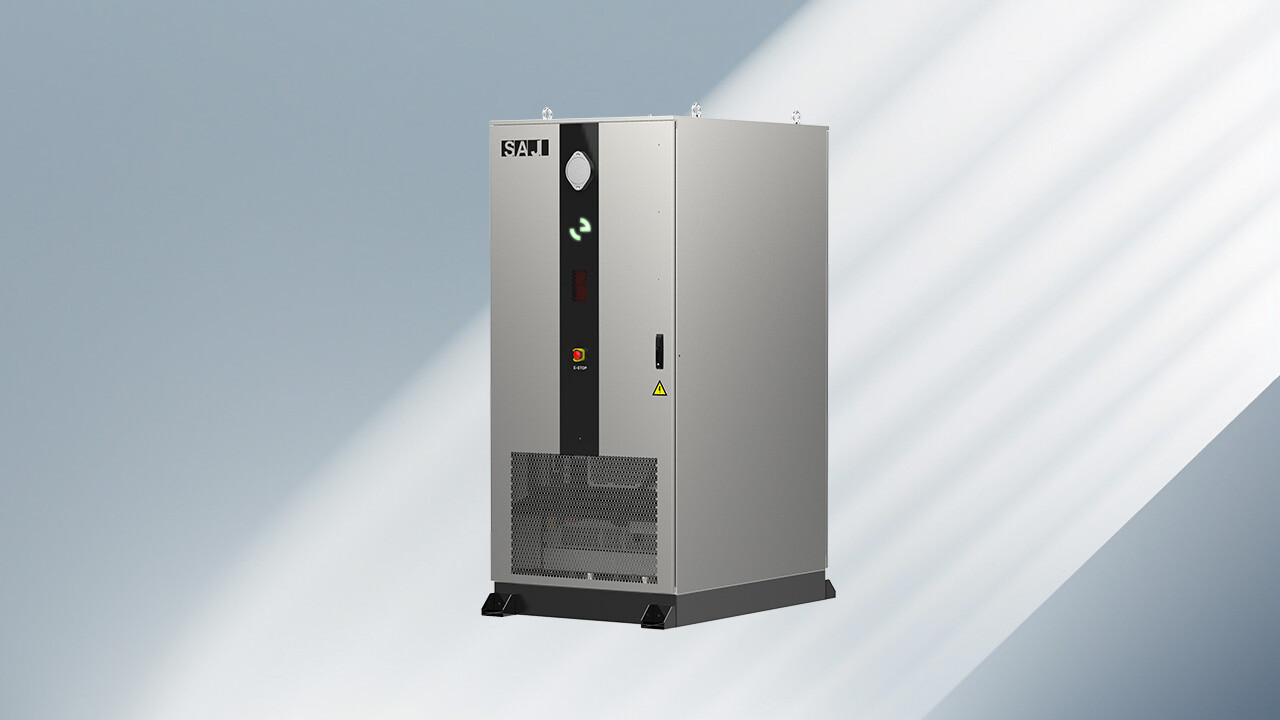

Fotografija izdelka SAJ CM2 Smart C&I All-in-One BESS: visoka, ozka srebrno-siva omarica z logotipom SAJ zgoraj levo, črnim navpičnim trakom na sprednji strani z majhnimi zelenimi in rdečimi lučkami, rumenim opozorilnim znakom v spodnjem desnem delu vrat in rešetko spodaj, postavljena na temno podlago. Ozadje je modro-siv preliv z diagonalnimi svetlimi črtami.
1 Priprava
1.1 Tehnična dokumentacija
- CM2 Quick Installation Guide – Kratka navodila za namestitev SAJ CM2
- CM2 Full Installation Manual – Celoten uporabniški priročnik za SAJ CM2
- SAJ CM2 series product page – Stran izdelka Smart C&I All-in-One BESS
1.2 Potrebna oprema
- Reduxi Controller
- Baterijski sistem SAJ CM2 (CM2-EMS BESS)
- Ethernet kabel in lokalni usmerjevalnik
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
2 Povežite SAJ CM2 z Reduxi Controllerjem
2.1 Zahteve
Da lahko CM2-EMS BESS komunicira z Reduxi Controllerjem, potrebujete dvoje:
- Odprt mora biti Modbus TCP/IP.
- IP-naslov baterijskega sistema SAJ CM2.
2.2 Povežite SAJ CM2 v lokalno omrežje
SAJ CM2 in Reduxi Controller morata biti v istem omrežju.
- Povežite CM2 BESS z lokalnim usmerjevalnikom prek Etherneta. Podrobna navodila najdete v priročniku CM2.
- Modbus vrata 502 na CM2 se odprejo samodejno, ko ga povežete prek Etherneta.
Besedilni opis te slike

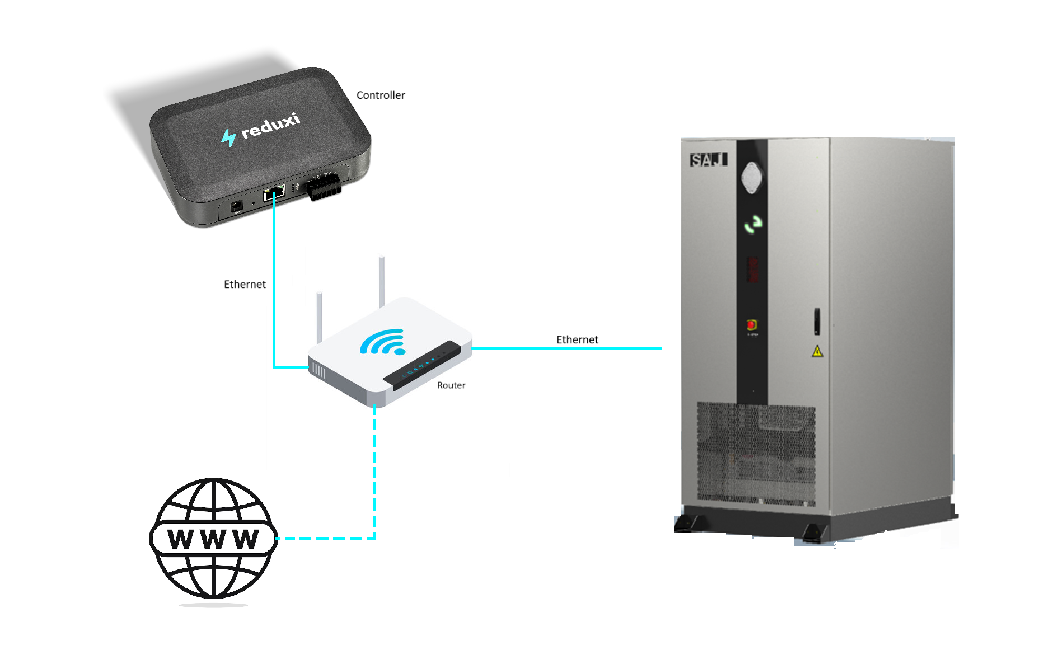

Diagram omrežne povezave med Reduxi Controllerjem, usmerjevalnikom in baterijsko omarico SAJ CM2 na beli podlagi. Zgoraj levo: črn Reduxi Controller z logotipom reduxi, oznaka Controller. V sredini: bel usmerjevalnik Wi-Fi z dvema antenama, oznaka Router. Desno: visoka siva baterijska omarica z logotipom SAJ zgoraj, črnim sprednjim trakom in prezračevalno rešetko spodaj. Črte: polna modra črta z oznako Ethernet od Controllerja navzdol do usmerjevalnika; polna modra črta z oznako Ethernet od usmerjevalnika do omarice SAJ; črtkana svetlo modra črta od usmerjevalnika navzdol do ikone globusa z oznako WWW (internet).
3 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
4 Dodajte SAJ CM2 v Reduxi
S temi koraki dodate novo napravo SAJ CM2 ali urejate obstoječo.
4.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte točko 3) in kliknite + Add device.
Besedilni opis te slike
Posnetek zaslona leve stranske vrstice Reduxi Configurator. Zgoraj: logotip reduxi z besedilom CONFIGURATOR. Strnjena razdelka: Devices (ikona plus) in Strategies (ikona plus). Pod njima dva gumba drug ob drugem: Add device (ikona plus, označen z modrim okvirjem) in Add strategy (ikona plus). Pod njima dva vnosa: Settings in Profile. Območje desno od stranske vrstice je prazno in belo.
V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave:
- Device type:
Hybrid Inverter - Type:
SAJ CM2 - Name: ime glede na model
Besedilni opis te slike

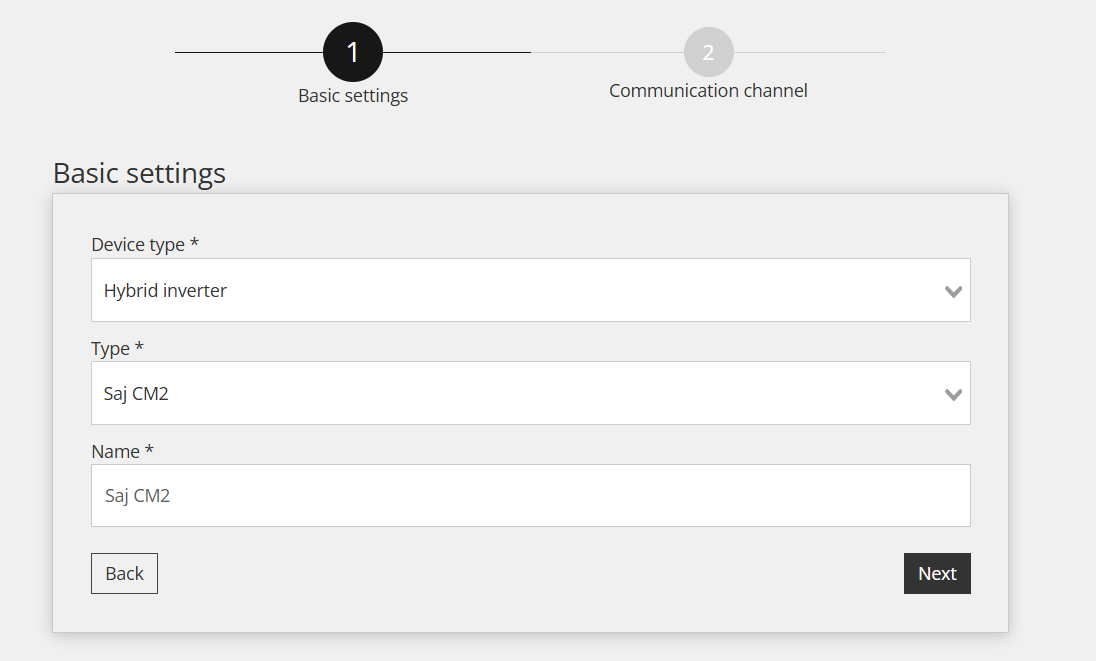

Posnetek zaslona čarovnika za naprave v Reduxi Configuratorju, korak 1 Basic settings. Indikator korakov: 1 Basic settings (aktiven), 2 Communication channel (zasivljen). Naslov: Basic settings. Polja: Device type *: Hybrid inverter; Type *: Saj CM2; Name *: Saj CM2. Gumba: Back, Next.
4.2 Nastavitve komunikacije
Vnesite Modbus ID in IP-naslov, ki ste ju dobili iz sistema SAJ CM2.
Besedilni opis te slike

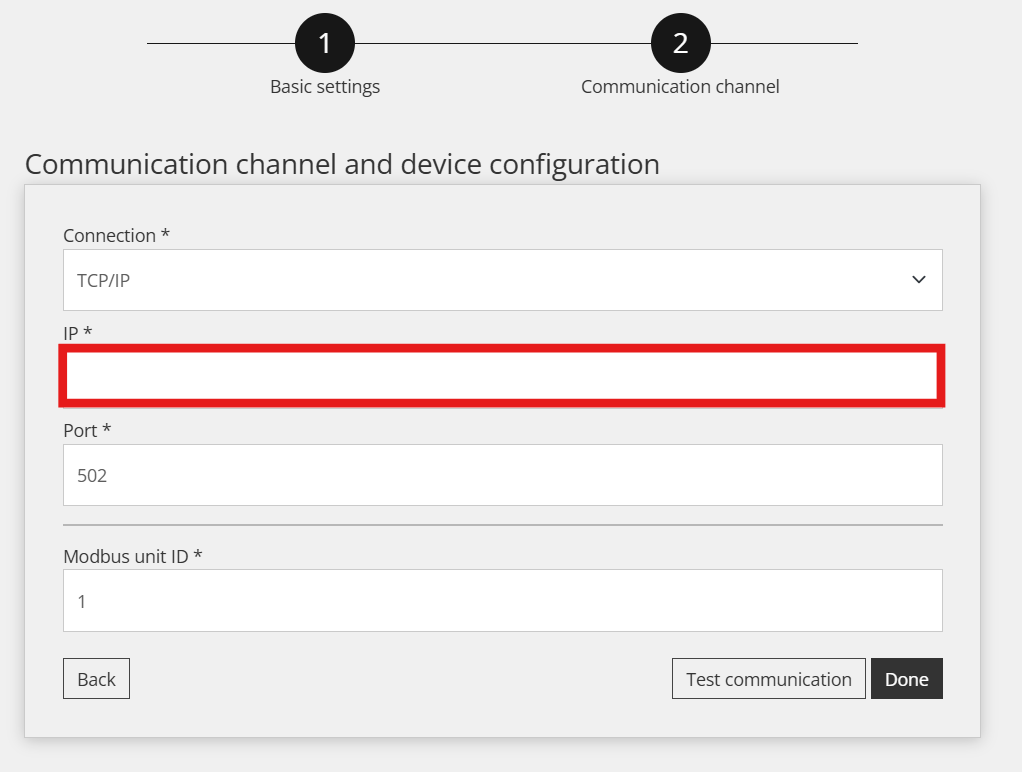

Posnetek zaslona čarovnika za naprave v Reduxi Configuratorju, korak 2 Communication channel. Indikator korakov: 1 Basic settings, 2 Communication channel (aktiven). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP; IP *: prazno, označeno z rdečim okvirjem; Port *: 502; Modbus unit ID *: 1. Gumbi: Back, Test communication, Done.
4.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Test enkrat prebere podatke iz SAJ CM2 in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
Če test ni uspešen, preverite, ali ste vnesli pravilna Modbus ID in IP-naslov. Če težava ostane, se obrnite na podporo Reduxi.
5 Preverite meritve
5.1 Zadnje meritve
Ko je komunikacija vzpostavljena, kot dodaten test preverite vrednosti pod Devices – SAJ CM2 v Reduxi Configuratorju.
Besedilni opis te slike

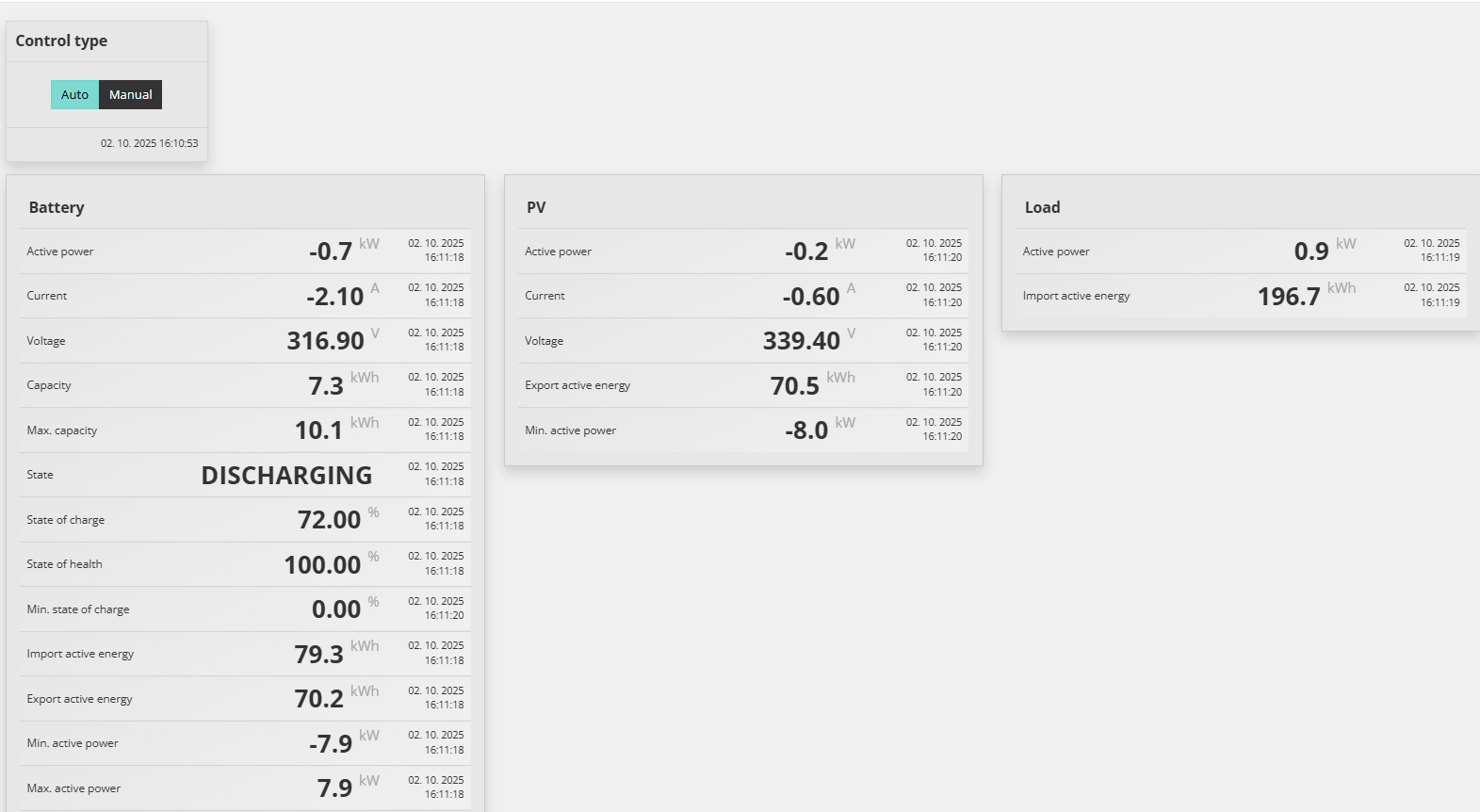

Posnetek zaslona pogleda Last measurements za SAJ CM2 v Reduxi Configuratorju (glava strani in levi meni nista del slike). Kartica Control type: stikalo Auto (zeleno označeno) in Manual; časovni žig 02. 10. 2025 16:10:53. Kartica Battery: Active power: -0.7 kW; Current: -2.10 A; Voltage: 316.90 V; Capacity: 7.3 kWh; Max. capacity: 10.1 kWh; State: DISCHARGING; State of charge: 72.00 %; State of health: 100.00 %; Min. state of charge: 0.00 %; Import active energy: 79.3 kWh; Export active energy: 70.2 kWh; Min. active power: -7.9 kW; Max. active power: 7.9 kW. Kartica PV: Active power: -0.2 kW; Current: -0.60 A; Voltage: 339.40 V; Export active energy: 70.5 kWh; Min. active power: -8.0 kW. Kartica Load: Active power: 0.9 kW; Import active energy: 196.7 kWh. Časovni žigi so 02. 10. 2025, med 16:11:18 in 16:11:20.
5.2 Vklop upravljanja z Reduxi
Za napredno upravljanje baterije napravo vključite v strategijo Reduxi. Pod Devices – SAJ CM2 v Reduxi Configuratorju nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na baterijo.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.
Ko napravo dodate, jo lahko nadzirate in upravljate tudi v aplikaciji Reduxi.
✓ Povzetek
Priprava (točki 1–2): Uporabite priročnike SAJ CM2. CM2 povežite z lokalnim usmerjevalnikom prek Etherneta, v isto omrežje kot Reduxi Controller.
SAJ CM2 (točka 2): Modbus TCP/IP mora biti odprt. Vrata 502 se odprejo samodejno. Zapišite si IP-naslov in Modbus ID.
Dodajanje v Reduxi (točki 3–4): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo, vnesite Modbus ID in IP-naslov ter zaženite Test communication.
Začetek delovanja (točka 5): Preverite zadnje meritve. Nastavite control type na AUTO in določite strategijo.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite Modbus ID in IP-naslov. Preverite, ali sta SAJ CM2 in Reduxi Controller v istem omrežju. Preverite, ali je Modbus TCP/IP odprt. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
