EEG & GEA: Vodnik za namestitev in nastavitev

Posodobljen
⚡ Reduxi Controller · Baza znanja

Namestitev in nastavitev za skupne proizvodne naprave (GEA) in skupnosti za obnovljivo energijo (EEG)

Celoten vodnik v enem članku: osnove skupne strojne opreme, nato ločeno nastavitev za EEG (točka 6, MQTT) in za GEA (točka 7, lokalno prek Wi‑Fi/RTU).

⚠️ Potreben je pooblaščen električar
👥 Ciljna skupina: namestitveni partnerji in tehniki
📋 V tem članku
  1. Cilj in osnovno načelo namestitve
  2. Udeleženci s proizvodno napravo ali hranilnikom energije
  3. Udeleženci s čisto porabo energije
  4. Dostop do aplikacije in oblaka
  5. Pregled nastavitve sistema
  6. Nastavitev EEG (povezava P1 Ultra prek MQTT)
  7. Nastavitev GEA (lokalna povezava P1 Ultra prek Wi‑Fi/RTU)
  8. Povzetek
  9. Pogoste težave
  10. Sorodni članki

1 Cilj in osnovno načelo namestitve

Da je mogoče skupno proizvodno napravo (GEA) ali skupnost za obnovljivo energijo (EEG) upravljati v realnem času, morajo biti vsi ustrezni proizvajalci in porabniki opremljeni z ustreznimi komponentami Reduxi.

⚠️

Pooblaščenega električarja načrtujte zgodaj Vsa dela v merilni omarici ali na njej (montaža krmilnika in P1 Ultra, priključitev na števec in napajanje) sme v skladu z lokalnimi predpisi opraviti samo pooblaščen električar. Električarja je treba upoštevati že pri terminskem načrtu – ne organizirati šele na dan namestitve.

⚠️

Poverilnice zahtevajte zgodaj (za EEG) Povezava MQTT (EEG, glejte točko 6) zahteva uporabniško ime in geslo za posrednik MQTT Reduxi. Zahtevate ju lahko pri podpori Reduxi – po možnosti pred začetkom namestitve, da sta pri nastavitvi na kraju samem pri roki.

🧰

Potrebno orodje in material Pripravite pred začetkom:

  • naprave P1 Ultra – ena na merilno mesto
  • Reduxi Controller (za udeležence-proizvajalce)
  • izvijač za montažo v merilni omarici
  • vtičnica v bližini merilne omarice (za izmenično napajanje naprave P1 Ultra)
  • glede na vrsto povezave: kabel LAN/RS485 ali podatki za lokalni Wi‑Fi
  • prenosnik ali tablica z dostopom do interneta (za dostop do Reduxi Configurator)
  • dostop do Reduxi Configurator ali Reduxi Cloud

ℹ️

Dve vrsti udeležencev V GEA ali EEG v osnovi ločimo udeležence z upravljivo proizvodnjo ali hranilnikom ter udeležence s čisto porabo energije. Potrebna strojna oprema je odvisna od tega, v katero skupino udeleženec spada.

Število sodelujočih proizvajalcev ali porabnikov ni omejeno. Pomembno je le, da je mogoče na posameznih merilnih mestih zajeti potrebne meritve in jih prenesti v sistem Reduxi.

🔀

EEG in GEA: ista strojna oprema, drugačna povezljivost Točke 2–5 veljajo nespremenjeno za obe izvedbi. Vendar se način, kako naprave P1 Ultra pozneje komunicirajo med seboj in s krmilnikom, bistveno razlikuje. Že poznate osnove? Nadaljujte z:

  • Točka 6 — Nastavitev za EEG (MQTT)
  • Točka 7 — Nastavitev za GEA (lokalno prek Wi‑Fi/RTU)

2 Udeleženci s proizvodno napravo ali hranilnikom energije

Pri udeležencih z upravljivo proizvodnjo ali hranilnikom se namesti Reduxi Controller. To med drugim vključuje:

  • sončne elektrarne (PV)
  • hranilnike energije
  • druge upravljive proizvajalce energije
  • kombinacije sončne elektrarne in hranilnika energije

Krmilnik se namesti povsod, kjer je mogoče ustrezno proizvodno napravo ali hranilnik tehnično povezati in upravljati. Skrbi za komunikacijo z obstoječimi napravami in omogoča upravljanje proizvedene ali shranjene energije.

Priporočeno
Fotografija bele naprave za DIN letev z omrežnimi vrati in zelenimi sponkami (različica Reduxi Controller za DIN letev)
Različica za DIN letev
Montaža neposredno v merilni omarici – prihrani prostor in ne potrebuje ločenega ohišja.
Besedilni opis te slike

Fotografija majhne bele in svetlo sive naprave v ohišju za DIN letev na beli podlagi, z logotipom, natisnjenim na sprednji plošči, dvojimi vrati RJ45, majhnim gumbom ali režo in zelenim vijačnim blokom sponk na desni strani. Drugega berljivega besedila ni.

Fotografija majhne temno sive škatle z dvojimi omrežnimi vrati (samostojni Reduxi Controller)
Samostojna različica
Prostostoječa namestitev zunaj merilne omarice, npr. ko v njej ni prostora.
Besedilni opis te slike

Fotografija majhne temno sive ploščate škatle, posnete poševno, z dvojimi vrati RJ45 ob strani na sprednji strani, na beli podlagi. Berljivega besedila ali oznak ni.

Več proizvajalcev v isti GEA/EEG

Če je v skupnosti več proizvajalcev, vsak proizvajalec dobi svoj Reduxi Controller. Primer:

Udeleženec Naprava Potrebni krmilniki
Proizvajalec 1 Sončna elektrarna 1× Reduxi Controller
Proizvajalec 2 Sončna elektrarna + hranilnik energije 1× Reduxi Controller
Dodatni proizvajalci enako načelo 1× Reduxi Controller za vsakega

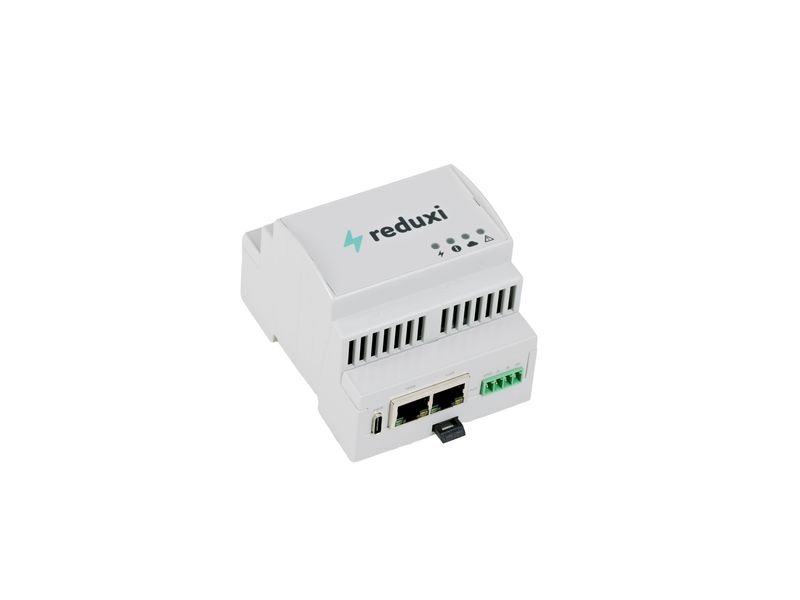

Fotografija svetlo sivega krmilnika Reduxi za DIN letev z dvojimi vrati RJ45 in zelenim blokom sponk

Besedilni opis te slike

Fotografija krmilnika Reduxi v svetlo sivem ohišju za DIN letev na beli podlagi, posnetega od zgoraj poševno. Zgoraj je natisnjen logotip reduxi in štiri majhne statusne LED s simboli (strela, krog, oblak, opozorilni trikotnik). Spredaj so prezračevalne reže, na levi majhna vrata tipa USB-C, dvoja vrata RJ45 ob strani, pod vrati molijo majhen črn vtič ali kartica, na desni pa zelen 4-polni vijačni blok sponk.

Reduxi Controller — različica za DIN letev (montaža v merilni omarici)

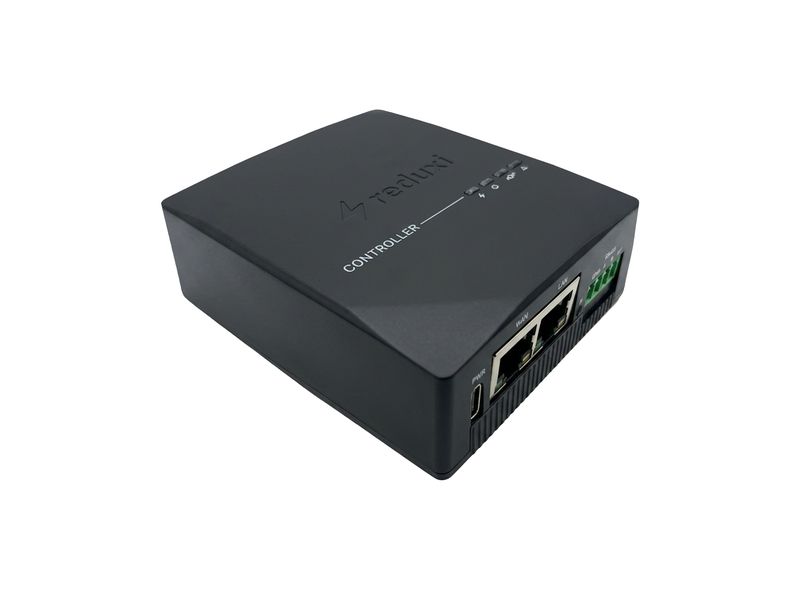

Fotografija temno sive samostojne škatle Reduxi Controller z dvojimi vrati RJ45 in zelenim blokom sponk

Besedilni opis te slike

Fotografija samostojne različice krmilnika Reduxi Controller na beli podlagi: ploščata temno siva škatla, posneta od zgoraj poševno. Zgoraj sta natisnjena logotip reduxi in beseda "CONTROLLER" ter štiri majhne statusne LED. Na sprednjem robu so na levi majhna vrata tipa USB-C, dvoja vrata RJ45 ob strani in zelen vijačni blok sponk na desni.

Reduxi Controller — samostojna različica (prostostoječa namestitev)

Podroben vodnik po korakih za namestitev je v povezanem članku:

⚙️ Reduxi Controller — prva nastavitev

3 Udeleženci s čisto porabo energije

Pri gospodinjstvih ali udeležencih brez lastne upravljive proizvodne naprave Reduxi Controller praviloma ni potreben. Za zajem trenutne porabe zadošča P1 Ultra.

✅

Polnilnice (EVSE), grelni elementi in podobno prav tako štejejo za čiste porabnike V EEG lahko povežete tudi polnilnice (EVSE), grelne elemente ali podobna bremena. Tudi ti ne potrebujejo nujno lastnega krmilnika Reduxi Controller, saj se njihova poraba zajema prek P1 Ultra — krmilnik je potreben le, če želite to breme aktivno upravljati.
Standardno
Fotografija majhne črne naprave z anteno (P1 Ultra)
P1 Ultra Plus
Povezava prek Wi‑Fi. Prva izbira, kadar je na kraju samem na voljo Wi‑Fi.
Besedilni opis te slike

Fotografija majhne črne naprave z eno pokončno anteno zgoraj levo in odprtinami na sprednji strani, na beli podlagi. Berljivega besedila ali oznak ni.

Fotografija majhne črne naprave z dvema antenama (P1 Ultra)
P1 Ultra Pro
Ponuja tudi možnost kartice SIM — za lokacije brez Wi‑Fi ali kadar se Wi‑Fi povezavi namenoma izognete.
Besedilni opis te slike

Fotografija majhne črne naprave z dvema pokončnima antenama zgoraj levo in odprtinami na sprednji strani, na beli podlagi. Berljivega besedila ali oznak ni.

Priključitev na pametni števec / števec električne energije

Vsak čisti porabnik mora imeti možnost zajeti svojo trenutno porabo energije na ustreznem pametnem števcu ali števcu električne energije. Za to se P1 Ultra priključi neposredno na števec. Glede na model števca se priključi prek:

  • vrat P1 — neposredni digitalni vmesnik na števcu
  • infrardečega vmesnika (IR) — optično branje, kadar vrat P1 ni

P1 Ultra bere trenutne meritve števca in jih da na voljo sistemu Reduxi / Reduxi Cloud za izračun in upravljanje v realnem času.

Pregled vseh podprtih modelov števcev je v povezanem članku:

📖 Združljivi števci in pametni števci

✅

Števec ni takoj združljiv? Če obstoječi števec ni združljiv z Reduxi takoj, ga po preverjanju izvedljivosti brezplačno vključimo v sistem Reduxi.

⚠️

V posameznih primerih je možna zamenjava števca V redkih primerih lahko preverjanje pokaže, da obstoječega števca ni mogoče vključiti in ga je treba najprej zamenjati. To je treba razjasniti čim prej v postopku namestitve, da se izognete zamudam.

Napajanje za P1 Ultra

⚠️

Lastno napajanje je vedno potrebno P1 Ultra vedno potrebuje lastno napajanje – ne glede na uporabljen pametni števec ali model števca.

Glede na situacijo pri namestitvi so na voljo naslednje možnosti:

  • Napajalnik v vtičnici — najpogostejša možnost; vtičnico v bližini merilne omarice je treba predvideti.
  • Prek RS485 — pri lokalni povezavi lahko P1 Ultra napajate neposredno prek povezave RS485.
  • Prek adapterja USB-C na 2 žici (+/-) — za priključitev na obstoječi vir enosmernega napajanja.

ℹ️

Krmilnik za DIN letev se napaja sam Reduxi Controller v različici za DIN letev ima lasten napajalnik za DIN letev in zato ne potrebuje dodatnega vira napajanja.

Pred namestitvijo preverite naslednje:

  • Kateri števec električne energije je nameščen?
  • Ali je števec združljiv z Reduxi? (če ni: brezplačna vključitev v sistem Reduxi po preverjanju — v posameznih primerih je treba števec zamenjati)
  • Ali se uporablja vrata P1 ali infrardeči vmesnik?
  • Katera od treh možnosti napajanja je na kraju samem najpraktičnejša?

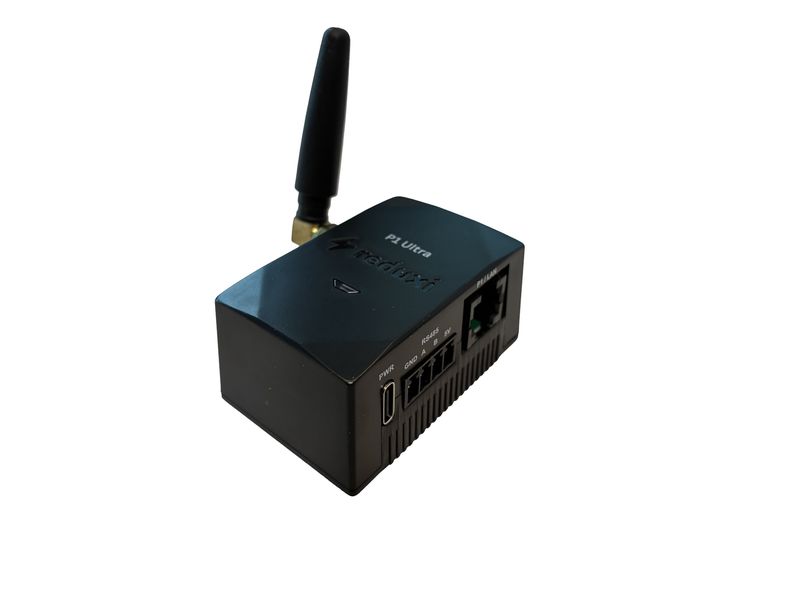

Fotografija naprave P1 Ultra: vrata PWR, sponke RS485 GND A B 5V, vrata RJ45 P1/LAN, antena

Besedilni opis te slike

Fotografija naprave P1 Ultra na beli podlagi: majhna črna pravokotna naprava s črno palično anteno na zlato obarvanem priključku zgoraj levo. Zgoraj je natisnjeno "P1 Ultra" z logotipom reduxi. Na sprednji strani so od leve proti desni: majhna vrata z oznako "PWR" (ploščati priključek), 4-polni vijačni blok sponk z oznako "RS485" in oznakami priključkov "GND", "A", "B", "5V" ter omrežna vrata RJ45 z oznako "P1/LAN" z zeleno LED pod njimi.

P1 Ultra Plus — povezava prek Wi‑Fi

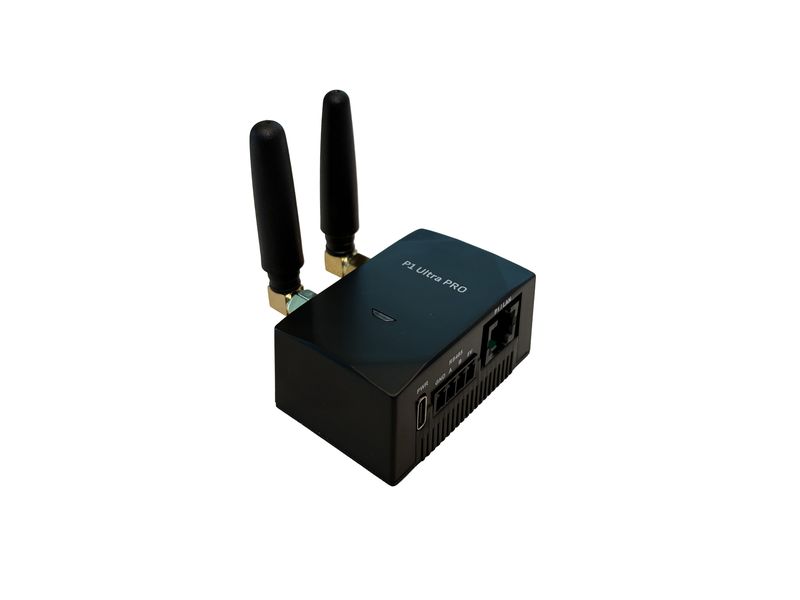

Fotografija naprave P1 Ultra PRO z dvema antenama, vrati PWR, blokom sponk RS485 in vrati RJ45

Besedilni opis te slike

Fotografija naprave P1 Ultra PRO na beli podlagi: majhna črna pravokotna naprava z dvema črnima paličnima antenama na zlato obarvanih priključkih zgoraj levo. Zgoraj je natisnjeno "P1 Ultra PRO". Na sprednji strani so od leve proti desni: ploščata vrata z oznako "PWR", 4-polni vijačni blok sponk z oznako "RS485" in majhnimi oznakami priključkov (GND, A, B) ter omrežna vrata RJ45 z majhno oznako nad njimi in zeleno LED pod njimi.

P1 Ultra Pro — Wi‑Fi in možnost kartice SIM

Podroben vodnik za povezavo in stanje LED je v povezanem članku:

🔌 P1 Ultra Plus/Pro — povezava in stanje LED

4 Dostop do aplikacije in oblaka

Vsi uporabniki Reduxi lahko v pametni telefon prenesejo aplikacijo Reduxi, ustvarijo račun in v njej spremljajo lastno porabo ali proizvodnjo. V aplikaciji – pa tudi na namizju – je vizualno ločena električna energija, ki prihaja iz EEG ali skupne proizvodne naprave, od električne energije, ki se odjema neposredno iz javnega omrežja.

Raven dostopa Who Vidni podatki
Dostop agregatorja Pooblaščeni organi / skrbniki EEG Vsi udeleženci EEG — poraba in proizvodnja skupaj ter po posameznem udeležencu
Dostop udeleženca Posamezni udeleženci (gospodinjstva, proizvajalci) Samo njihove lastne komponente ter pomembne dodatne informacije, kot sta odjem iz omrežja in odjem iz EEG

Pooblaščeni organi EEG tako dobijo dostop agregatorja do Reduxi Cloud s pogledom na vse udeležence, posamezni udeleženci pa vidijo samo svoje komponente in zanje pomembne dodatne informacije.

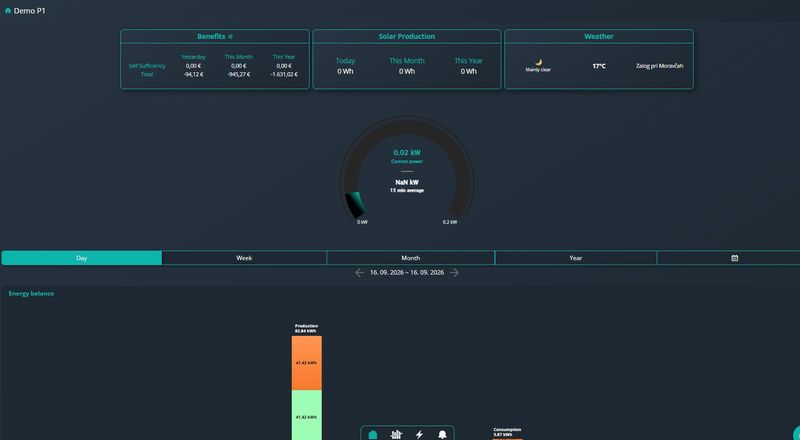

Pogled udeleženca v Reduxi Cloud, Demo P1: koristi, proizvodnja sončne elektrarne, vreme, merilnik trenutne moči, energijska bilanca
Dostop udeleženca — vidne so samo lastne komponente in dodatne informacije udeleženca
Besedilni opis te slike

Posnetek zaslona spletne aplikacije Reduxi Cloud v temni temi, pogled udeleženca, ime lokacije "Demo P1" zgoraj levo (stranska vrstica ni vidna). Zgornje kartice: "Benefits" z vrsticama Self Sufficiency in Total, stolpci Yesterday, This Month, This Year (Self Sufficiency: 0,00 €, 0,00 €, 0,00 €; Total: -94,12 €, -945,27 €, -1.631,02 €); "Solar Production" (Today 0 Wh, This Month 0 Wh, This Year 0 Wh); "Weather" (17°C, Zalog pri Moravčah, Mainly clear). Spodaj: polkrožni merilnik z "0.02 kW Current power" in "NaN kW 15 min average", lestvica od 0 kW do 0.2 kW. Gumbi za obdobje: Day (izbran), Week, Month, Year in ikona koledarja; datumsko obdobje "16. 09. 2026 - 16. 09. 2026" s puščicama. Razdelek "Energy balance" s stolpcem "Production" (približno 82.84 kWh, razdeljen na dva dela po približno 41.42 kWh, oranžni in zeleni) in drugim majhnim stolpcem "Consumption" (približno 5.87 kWh, delno odrezan). Vidna je spodnja vrstica s štirimi ikonami. Slika je na dnu odrezana.

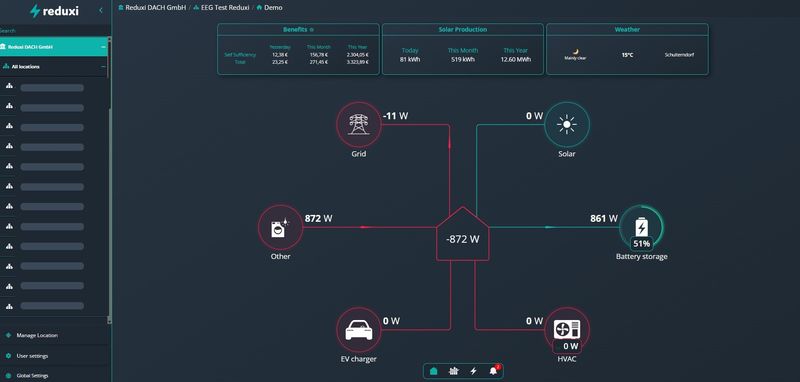

Pogled agregatorja v Reduxi Cloud: EEG Test Reduxi demo, seznam lokacij, pretok energije z omrežjem, sončno elektrarno, baterijo 51 %
Dostop agregatorja — pregled vseh udeležencev v EEG (imena na seznamu so zabrisana)
Besedilni opis te slike

Posnetek zaslona spletne aplikacije Reduxi Cloud v temni temi, pogled agregatorja. Drobtinice zgoraj: Reduxi DACH GmbH / EEG Test Reduxi / Demo. Leva stranska vrstica: iskalno polje, izbran vnos "Reduxi DACH GmbH" (modrozeleno), "All locations", seznam približno 12 vrstic lokacij z imeni in na dnu "Manage Location", "User settings", "Global Settings". Zgornje kartice s povzetki: "Benefits" (Self-Sufficiency in Total, stolpci Yesterday, This Month, This Year; vrednosti 12,38 €, 156,78 €, 2.304,05 € in 23,25 €, 271,45 €, 3.323,89 €), "Solar Production" (Today 81 kWh, This Month 519 kWh, This Year 12.60 MWh), "Weather" (15°C, Schutterndorf, partly clear). Diagram pretoka energije: Grid -11 W, Solar 0 W, Other 872 W, sredinska ikona hiše -872 W, Battery storage 861 W s 51 %, EV charger 0 W, HVAC 0 W (0 W pod njim). Spodnja vrstica s štirimi ikonami, zadnja z rdečo piko obvestila.

5 Pregled nastavitve sistema

Vloga Potrebna strojna oprema Opomba
Proizvajalec (sončna elektrarna, hranilnik energije, sončna elektrarna + hranilnik energije, drugi upravljivi proizvajalci) 1× Reduxi Controller na napravo DIN letev v merilni omarici ali samostojno
Več proizvajalcev v isti skupnosti 1× Reduxi Controller na proizvajalca po potrebi razširljivo
Čisti porabnik (brez lastne proizvodnje) 1× P1 Ultra Plus (ali Pro, če Wi‑Fi ni na voljo) krmilnik ni potreben
Vsako ustrezno merilno mesto 1× P1 Ultra Plus/Pro na pametnem števcu osnova za zajem podatkov v realnem času

Trenutne meritve vseh udeležencev skupaj so osnova za upravljanje skupno proizvedene energije v realnem času. Od tu naprej se preostala nastavitev razlikuje glede na konfiguracijo — glejte točko 6 (EEG) ali točko 7 (GEA).

6 Nastavitev EEG (povezava P1 Ultra prek MQTT)

⚠️

Opomba: potreben je pooblaščen električar Dela v merilni omarici sme opraviti samo pooblaščen električar (glejte točko 1).

Arhitektura

V skupnosti za obnovljivo energijo (EEG) so udeleženci pogosto razpršeni po več merilnih mestih ali lokacijah. Da je mogoče vse meritve zbrati na enem mestu, vsak P1 Ultra prek MQTT komunicira tako z Reduxi Cloud kot z glavnim krmilnikom skupnosti. Glavni krmilnik skrbi za upravljanje vseh udeležencev v realnem času, oblak pa zagotavlja shranjevanje podatkov, dodelitev ter dostop prek aplikacije/spleta.

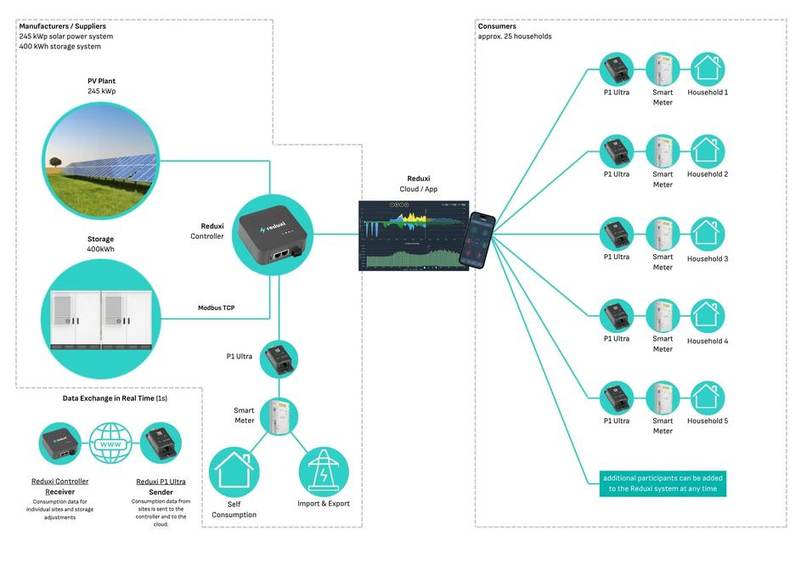

Diagram: primer EEG z 245 kWp sončne elektrarne, 400 kWh hranilnika, krmilnikom Reduxi Controller in 25 gospodinjstvi z napravami P1 Ultra
Besedilni opis te slike

Diagram primera namestitve EEG: glavna lokacija s sončno elektrarno in hranilnikom, ki oskrbuje približno 25 gospodinjstev. Levo črtkan okvir "Manufacturers / Suppliers" z besedilom "245 kWp solar power system, 400 kWh storage system". Znotraj: "PV Plant 245 kWp" (fotografija sončnega polja) in "Storage 400kWh" (fotografija omar s hranilnikom), oba povezana s črtama s "Reduxi Controller" (črna škatla z dvojimi omrežnimi vrati); črta hranilnika je označena "Modbus TCP". Pod krmilnikom: "P1 Ultra", povezan s "Smart Meter", ki se razveji v "Self Consumption" (ikona hiše) in "Import & Export" (ikona daljnovodnega stebra). Krmilnik je povezan z "Reduxi Cloud / App" (posnetek zaslona nadzorne plošče in telefon). Desno črtkan okvir "Consumers, approx. 25 households": pet vrstic, vsaka "P1 Ultra", "Smart Meter", "Household 1" do "Household 5", povezanih s črtami od oblaka/aplikacije. Modrozelen okvir na dnu: "additional participants can be added to the Reduxi system at any time". Spodaj levo črtkan okvir "Data Exchange in Real Time (1s)": ikona krmilnika Reduxi in ikona P1 Ultra, povezani prek globusa (www). Oznake: "Reduxi Controller Receiver: Consumption data for individual sites and storage adjustments" in "Reduxi P1 Ultra Sender: Consumption data from sites is sent to the controller and to the cloud".

Primer namestitve: EEG s sončno elektrarno (245 kWp) in hranilnikom (400 kWh) kot glavno lokacijo, približno 25 udeležencev — vsak P1 Ultra komunicira z Reduxi Cloud in glavnim krmilnikom prek interneta

Pogoji

  • Dostop do interneta na vsakem merilnem mestu (Wi‑Fi ali povezava SIM prek P1 Ultra Pro)
  • Reduxi Controller je že nastavljen kot glavni krmilnik skupnosti
  • Naprave P1 Ultra so že povezane z ustreznim pametnim števcem (glejte točko 3)
  • Dostop do poverilnic MQTT te EEG iz Reduxi Cloud — uporabniško ime in geslo lahko zahtevate pri podpori Reduxi; to po možnosti storite pred začetkom namestitve

Priprava poverilnic MQTT in glavnega krmilnika

Poverilnice za povezavo MQTT se vnesejo neposredno na glavnem krmilniku prek njegovega spletnega vmesnika (Reduxi Configurator). V levem meniju sledite tej poti:

1
Settings
V levem glavnem meniju odprite Settings.
2
Sistem
Izberite podmeni System.
3
Connector
Nadaljujte v območju Connector.
4
MQTT v3
Odprite podrazdelek MQTT v3 — tu se vnesejo poverilnice.

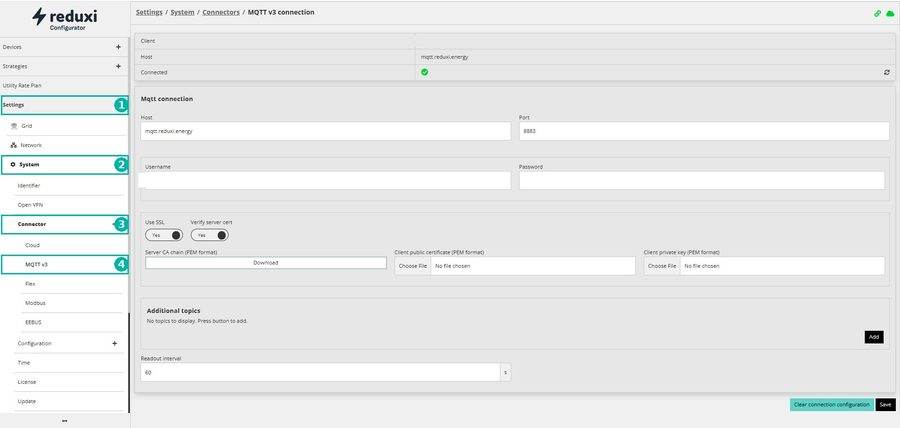

Nastavitve povezave MQTT v3 v Reduxi Configurator: host mqtt.reduxi.energy, vrata 8883, SSL vklopljen, interval branja 60 s
Besedilni opis te slike

Posnetek zaslona strani "Settings / System / Connectors / MQTT v3 connection" v Reduxi Configurator z zeleno ikono povezave in zeleno ikono oblaka zgoraj desno. Levi meni: Devices (+), Strategies (+), Utility Rate Plan, Settings (značka 1), Grid, Network, System (značka 2), Identifier, Open VPN, Connector (značka 3), Cloud, MQTT v3 (značka 4, izbrano), Flex, Modbus, EEBUS, Configuration (+), Time, License, Update. Tabela stanja: Client: (prazno); Host: mqtt.reduxi.energy; Connected: zelena kljukica z ikono osvežitve. Razdelek "Mqtt connection": Host: mqtt.reduxi.energy; Port: 8883; Username: prazno; Password: prazno; Use SSL: stikalo vklopljeno (Yes); Verify server cert: stikalo vklopljeno (Yes); Server CA chain (PEM format): gumb Download; Client public certificate (PEM format): Choose File, No file chosen; Client private key (PEM format): Choose File, No file chosen. Razdelek "Additional topics": besedilo "No topics to display. Press button to add." z gumbom Add. Readout interval: 60 s. Spodnja gumba: modrozelen "Clear connection configuration" in črn Save.

Reduxi Configurator: Settings → System → Connector → MQTT v3 (poverilnice so na sliki zabrisane)

Pod MQTT v3 connection izpolnite naslednja polja:

  • Host & Port — naslov posrednika MQTT Reduxi (mqtt.reduxi.energy, vrata 8883)
  • Username & Password — poverilnice, ki jih je za to EEG zagotovil Reduxi
  • Use SSL & Verify server cert — obe nastavite na Yes
  • Readout interval — za skupnosti EEG je priporočena 1 sekunda (privzeta vrednost v polju: 60 sekund)

⚠️

Potrebno je strežniško potrdilo Šifrirana povezava (SSL) zahteva tudi strežniško potrdilo (Server CA chain, format PEM). Gumb Download v območju Connector je na posnetku zaslona namenoma zatemnjen: omogoča samo ponoven prenos potrdila, ki je bilo že naloženo — začetni prenos tako ni mogoč. Potrdilo je zato treba najprej enkrat naložiti na glavni krmilnik, šele nato ga je mogoče znova prenesti s tem gumbom.

Trenutno veljavno strežniško potrdilo za enkratno nalaganje lahko prenesete tukaj:

⬇ Prenesite strežniško potrdilo

Ko so poverilnice shranjene, stran Connector prikaže aktivno povezavo s posrednikom MQTT: Client ID, Host in zeleno kljukico ob Connected. Po shranjevanju lahko traja do približno 1 minuto, da se prikaže.

Stanje MQTT v Reduxi Configurator: host mqtt.reduxi.energy, Connected z zeleno kljukico

Besedilni opis te slike

Izrezan posnetek zaslona Reduxi Configurator z majhno tabelo z glavo "Client". Vrstica "Host": mqtt.reduxi.energy. Vrstica "Connected": zelen krog z belo kljukico in ikona osvežitve na desnem koncu vrstice. To kaže, da je povezava MQTT aktivna.

Reduxi Configurator: stanje Connector — povezava s posrednikom MQTT je uspešno vzpostavljena

Nastavitev P1 Ultra za MQTT

Poleg glavnega krmilnika je treba tudi vsak posamezni P1 Ultra nastaviti za MQTT prek njegovega spletnega vmesnika. Za to v meniju odprite zavihek Services (točka 1 na sliki).

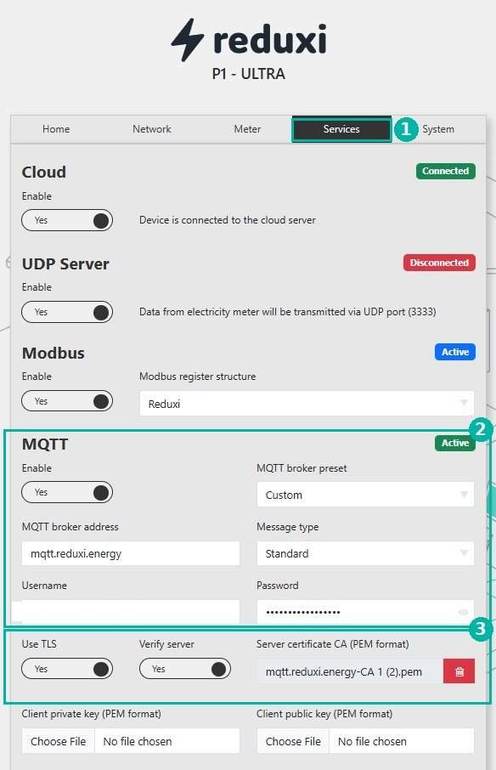

Zavihek Services naprave P1 Ultra: MQTT aktiven, posrednik mqtt.reduxi.energy, prednastavitev Custom, TLS vklopljen, datoteka CA naložena
Besedilni opis te slike

Posnetek zaslona lokalnega spletnega vmesnika P1 Ultra (glava: logotip reduxi in "P1 - ULTRA"). Zgornji zavihki: Home, Network, Meter, Services (izbrano, modrozelen okvir, značka 1), System. Razdelki po vrsti. Cloud: zelena oznaka "Connected"; Enable: stikalo Yes; besedilo "Device is connected to the cloud server". UDP Server: rdeča oznaka "Disconnected"; Enable: stikalo Yes; besedilo "Data from electricity meter will be transmitted via UDP port (3333)". Modbus: modra oznaka "Active"; Enable: stikalo Yes; Modbus register structure: Reduxi (spustni meni). MQTT (modrozelen okvir, značka 2): zelena oznaka "Active"; Enable: stikalo Yes; MQTT broker preset: Custom (spustni meni); MQTT broker address: mqtt.reduxi.energy; Message type: Standard (spustni meni); Username: prazno; Password: skrito s pikami (z ikono očesa). Drugi modrozelen okvir (značka 3): Use TLS: stikalo Yes; Verify server: stikalo Yes; Server certificate CA (PEM format): ime datoteke "mqtt.reduxi.energy-CA 1 (2).pem" z rdečim gumbom za brisanje (koš). Pod okvirjem: Client private key (PEM format): Choose File, No file chosen; Client public key (PEM format): Choose File, No file chosen.

Spletni vmesnik P1 Ultra: Services → MQTT (uporabniško ime je na sliki zabrisano)

V razdelku MQTT (točka 2 na sliki) vnesite enake poverilnice kot na glavnem krmilniku:

  • MQTT broker address — mqtt.reduxi.energy
  • Username & Password — poverilnice, ki jih je za to EEG zagotovil Reduxi
  • Use TLS & Verify server — obe nastavite na Yes (točka 3 na sliki)
  • Server certificate CA (PEM format) — namestite (naložite) strežniško potrdilo

To je isto strežniško potrdilo, kot se uporablja na glavnem krmilniku — po potrebi ga prenesite znova tukaj:

⬇ Prenesite strežniško potrdilo

⚠️

Pomembno: ne pozabite shraniti Ko so podatki MQTT vneseni in strežniško potrdilo nameščeno, je treba konfiguracijo na napravi P1 Ultra potrditi z Save — brez tega koraka se spremembe ne uveljavijo.

Nato si zapišite Unit ID naprave P1 Ultra na zavihku System (točka 1 na sliki) — potreboval ga boste v naslednjem koraku pri dodajanju naprave na glavnem krmilniku.

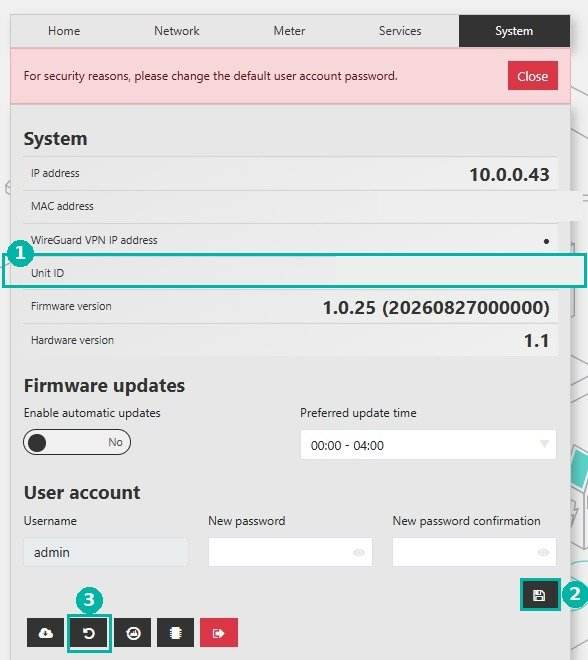

Zavihek System naprave P1 Ultra: vrstica Unit ID označena, firmware 1.0.25, označena gumba za shranjevanje in ponovni zagon
Besedilni opis te slike

Posnetek zaslona lokalnega spletnega vmesnika P1 Ultra, izbran zavihek "System". Zgornji zavihki: Home, Network, Meter, Services, System. Roza pasica z besedilom "For security reasons, please change the default user account password." z rdečim gumbom "Close". Razdelek "System": IP address: 10.0.0.43; MAC address: (prazno, zabrisano); WireGuard VPN IP address: samo pika; Unit ID: (prazno, zabrisano; vrstica označena z modrozelenim okvirjem in značko 1); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1. Razdelek "Firmware updates": Enable automatic updates: stikalo No; Preferred update time: 00:00 - 04:00 (spustni meni). Razdelek "User account": Username: admin; New password: prazno polje z ikono očesa; New password confirmation: prazno polje z ikono očesa. Gumb za shranjevanje (ikona diskete) je označen z značko 2. Spodnja vrstica petih gumbov z ikonami: nalaganje v oblak, puščica za ponastavitev/ponovni zagon (označena z značko 3), okrogla ikona, ikona sklada in rdeča ikona za odjavo.

Spletni vmesnik P1 Ultra: System — zapišite si Unit ID, shranite in znova zaženite napravo (Unit ID in naslov MAC sta na sliki zabrisana)

Nato:

  • S pomočjo ikone Save (točka 2 na sliki) shranite konfiguracijo
  • Napravo znova zaženite z ikono Restart (točka 3 na sliki)

Po ponovnem zagonu lahko povezavo preverite na zavihku Services. Če je povezava MQTT aktivna, razdelek MQTT prikazuje zeleno oznako Active — podatki se nato neprekinjeno pošiljajo na strežnik MQTT. Tudi tu lahko po ponovnem zagonu traja do približno 1 minuto, da se prikaže:

Services naprave P1 Ultra: stanje MQTT Active (zelena oznaka)

Besedilni opis te slike

Izrezan posnetek zaslona spletnega vmesnika P1 Ultra, stran Services: siva vrstica z oznako "MQTT" na levi in zeleno oznako z belim besedilom "Active" na desni.

P1 Ultra: povezava MQTT je aktivna

Dodelitev udeležencev v glavnem krmilniku

Na koncu je treba vsak P1 Ultra dodati kot napravo na glavnem krmilniku. Za to v levem meniju izberite Add device (točka 1 na sliki).

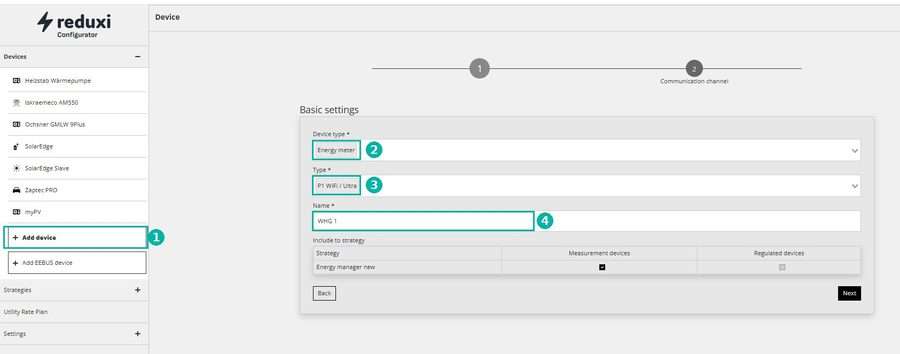

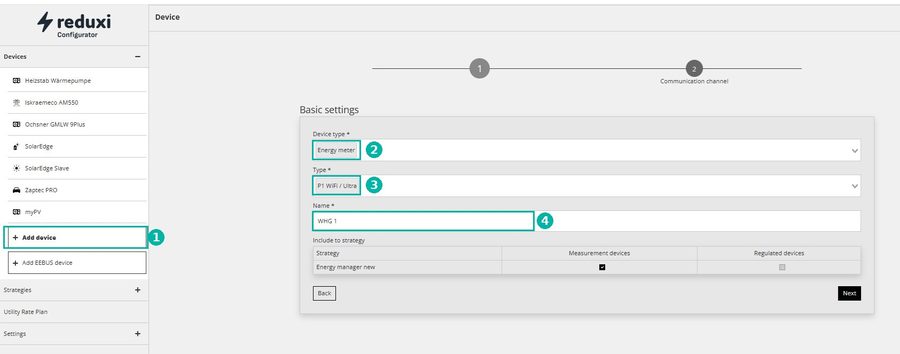

Add device v Reduxi Configurator, osnovne nastavitve: type Energy meter, P1 WiFi / Ultra, name WHG 1
Besedilni opis te slike

Posnetek zaslona Reduxi Configurator, stran "Device", 1. korak 2-stopenjskega čarovnika (2. korak se imenuje "Communication channel"), naslov "Basic settings". Levi meni pod "Devices": Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, nato gumb "+ Add device" (označen z modrozelenim okvirjem in značko 1) in "+ Add EEBUS device". Spodaj: "Strategies", "Utility Rate Plan", "Settings". Polja obrazca: Device type *: Energy meter (značka 2); Type *: P1 WiFi / Ultra (značka 3); Name *: WHG 1 (značka 4). Tabela "Include to strategy" s stolpci Strategy, Measurement devices, Regulated devices: vrstica "Energy manager new" z obkljukanim Measurement devices in neobkljukanim Regulated devices. Gumba: Back, Next.

Add device: nastavite Device type, Type in Name

V koraku Basic settings vnesite naslednje:

  • Device type — Energy meter (točka 2 na sliki)
  • Type — P1 WiFi / Ultra (točka 3 na sliki)
  • Name — oznaka za števec/udeleženca (npr. številka enote ali ime udeleženca) (točka 4 na sliki)

Nato z Next nadaljujte na drugi korak:

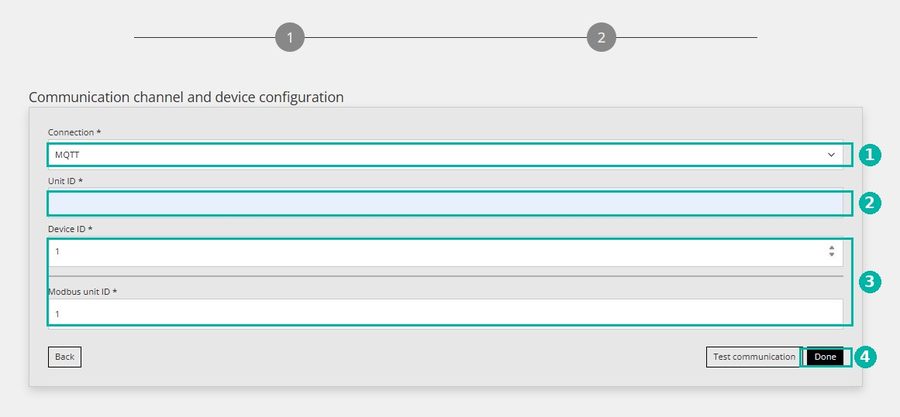

Čarovnik za napravo v Reduxi Configurator, 2. korak: Connection MQTT, prazen Unit ID, Device ID 1, Modbus unit ID 1
Besedilni opis te slike

Posnetek zaslona čarovnika za napravo v Reduxi Configurator, 2. korak od 2 (zgoraj dva oštevilčena kroga), naslov "Communication channel and device configuration". Polja: Connection *: MQTT (spustni meni, modrozelen okvir, značka 1); Unit ID *: prazno, svetlomodro polje (značka 2); Device ID *: 1 s števcem (značka 3); Modbus unit ID *: 1 (značka 3, en okvir okoli obeh polj). Gumbi: Back (levo), Test communication in črn gumb Done (značka 4).

Add device: Connection MQTT, vnesite Unit ID naprave P1 Ultra (Unit ID je na sliki zabrisan)
  • Connection — izberite MQTT (točka 1 na sliki)
  • Unit ID — vnesite Unit ID, ki ste si ga prej zapisali na napravi P1 Ultra (točka 2 na sliki)
  • Device ID & Modbus unit ID — pustite na privzeti vrednosti 1 (točka 3 na sliki)

Zaključite z Done (točka 4 na sliki) — udeleženec je zdaj ustvarjen in dodeljen na glavnem krmilniku.

Nadzor v realnem času in prioritete

Na glavnem krmilniku pojdite na Strategy → Energy manager → zavihek Included items in določite, katere naprave se merijo in katere se aktivno upravljajo.

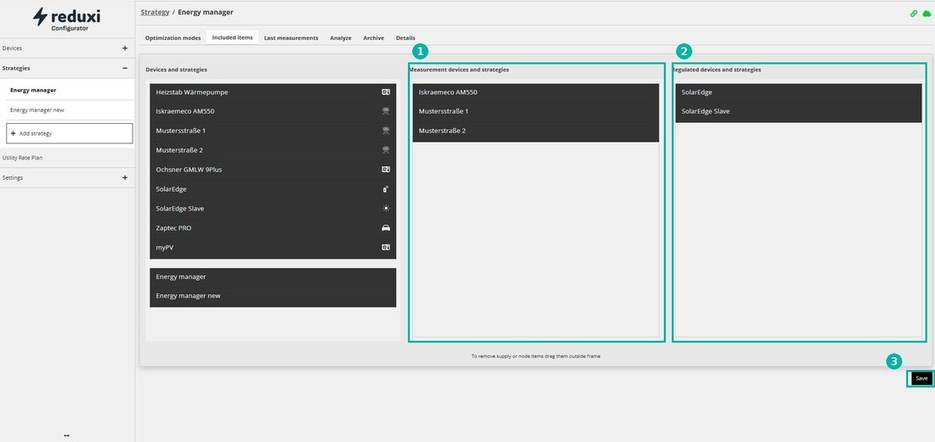

Strategija Included items v Reduxi Configurator: stolpca measurement devices in regulated devices

Besedilni opis te slike

Posnetek zaslona Reduxi Configurator, stran "Strategy / Energy manager", izbran zavihek "Included items" (drugi zavihki: Optimization modes, Last measurements, Analyze, Archive, Details). Levi meni: Devices (+), Strategies (-) z vnosoma "Energy manager" (izbrano) in "Energy manager new", gumb "+ Add strategy", Utility Rate Plan, Settings (+). Trije stolpci. Levi stolpec "Devices and strategies": Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; pod njimi druga skupina: Energy manager, Energy manager new. Srednji stolpec "Measurement devices and strategies" (modrozelen okvir, značka 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Desni stolpec "Regulated devices and strategies" (modrozelen okvir, značka 2): SolarEdge, SolarEdge Slave. Besedilo namiga na dnu: "To remove supply or node items drag them outside frame". Črn gumb "Save" spodaj desno (modrozelen okvir, značka 3).

Reduxi Configurator: Strategy → Energy manager → Included items
  • Vsi čisti števci/merilne naprave (npr. P1 Ultra porabnika) morajo biti navedeni pod Measurement devices and strategies (točka 1 na sliki).
  • Vse naprave, ki naj se aktivno upravljajo (npr. razsmernik, polnilnica za električna vozila, grelni element), morajo biti navedene pod Regulated devices and strategies (točka 2 na sliki).
  • Dodelitev poteka z vleci in spusti z levega seznama Devices and strategies v želeni stolpec.
  • Spremembe je treba vedno shraniti z Save (točka 3 na sliki).

Poleg tega se na zavihku Optimization modes (točka 1 na sliki, znotraj posamezne strategije) nastavita omejitev izvoza/uvoza in strategija upravljanja:

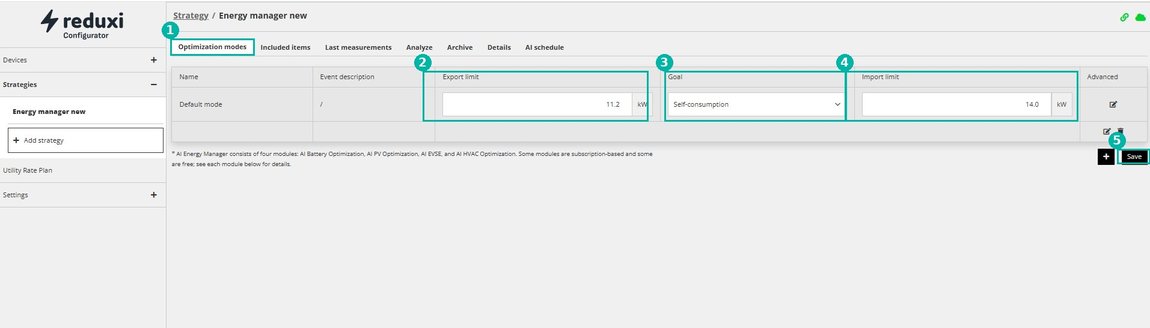

Optimization modes v Reduxi Configurator: Default mode, omejitev izvoza 11.2 kW, self-consumption, omejitev uvoza 14.0 kW

Besedilni opis te slike

Posnetek zaslona Reduxi Configurator, stran "Strategy / Energy manager new", izbran zavihek "Optimization modes" (značka 1; drugi zavihki: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Levi meni: Devices (+), Strategies (-) z izbranim "Energy manager new", "+ Add strategy", Utility Rate Plan, Settings (+). Tabela s stolpci Name, Event description, Export limit, Goal, Import limit, Advanced. Vrstica: Name: Default mode; Event description: /; Export limit: 11.2 kW (značka 2); Goal: Self-consumption (spustni meni, značka 3); Import limit: 14.0 kW (značka 4); Advanced: ikona za urejanje. Druga vrstica pod njo je prazna, z ikonama za urejanje in brisanje. Opomba pod črto: "* AI Energy Manager consists of four modules: AI Battery Optimization, AI PV Optimization, AI EVSE, and AI HVAC Optimization. Some modules are subscription-based and some are free; see each module below for details." Gumba: črn "+" in črn "Save" (modrozelen okvir, značka 5). Zgoraj desno: zelena ikona povezave in zelena ikona oblaka.

Reduxi Configurator: Strategy → Energy manager → Optimization modes — omejitev izvoza/uvoza in cilj upravljanja
  • Export limit & Import limit — največja moč oddajanja v omrežje ali odjema iz omrežja za napravo, v kW (točki 2 in 4 na sliki).
  • Goal — cilj upravljanja, za skupnosti EEG običajno Self-consumption (točka 3 na sliki): porabo električne energije vseh udeležencev skupaj pokrivajo proizvodne naprave.
  • Tudi tu: vnose potrdite z Save (točka 5 na sliki).

Funkcijski preizkus in zagon

Funkcijski preizkus za EEG v bistvu sestoji iz preverjanja verodostojnosti prej nastavljenih vrednosti:

  • Vse naprave P1 Ultra pod Services kažejo aktivno povezavo MQTT (Active), na glavnem krmilniku pa je povezava pod Connector označena kot Connected (glejte točko 6.2/6.3).
  • Če se Active ali Connected ne prikaže, znova preverite poverilnice MQTT, nastavitve TLS in strežniško potrdilo tako na P1 Ultra kot na glavnem krmilniku — in poskrbite, da je bila konfiguracija vsakič potrjena z Save.
  • Vsak udeleženec je pravilno dodeljen kot merilna ali upravljana naprava (glejte zgoraj).
  • Omejitev izvoza/uvoza in cilj upravljanja (Self-consumption) ustrezata dejanskim razmeram naprave.
  • Prihajajoče meritve udeležencev so verodostojne — brez očitno napačnih ali manjkajočih vrednosti.

Ko so izpolnjene vse točke, je EEG nastavljena in pripravljena na delovanje.

7 Nastavitev GEA (lokalna povezava P1 Ultra prek Wi‑Fi/RTU)

⚠️

Opomba: potreben je pooblaščen električar Dela v merilni omarici — zlasti ožičenje RTU — sme opraviti samo pooblaščen električar (glejte točko 1).

Arhitektura

V skupni proizvodni napravi (GEA) so vsa merilna mesta običajno na isti lokaciji ali v isti zgradbi. Vsako merilno mesto je prav tako opremljeno z napravo P1 Ultra, vendar naprave komunicirajo lokalno in neposredno z Reduxi Controller — brez ovinka prek MQTT in oblaka, kot pri EEG. Za lokalno povezavo sta na voljo dve vrsti povezave: Wi‑Fi ali žična povezava RTU (Modbus RTU / RS485).

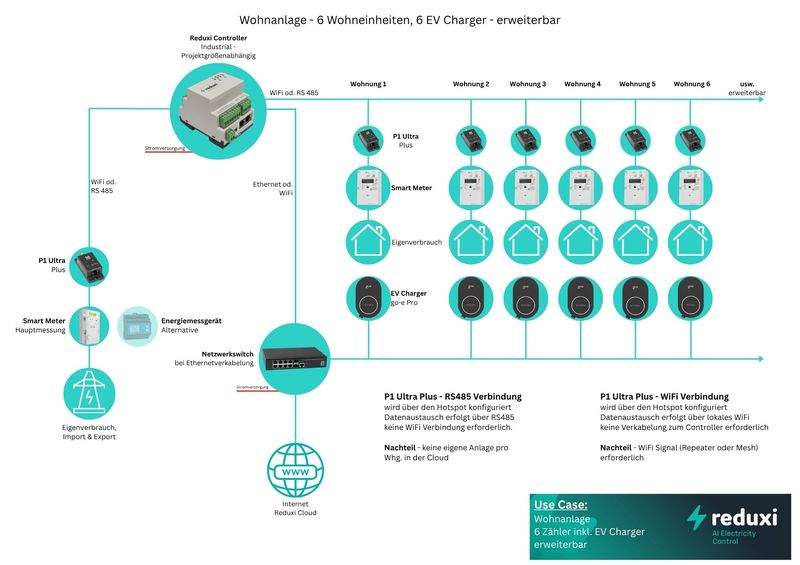

Diagram: stanovanjski kompleks GEA s 6 stanovanji, 6 polnilnicami za električna vozila, Reduxi Controller Industrial, P1 Ultra Plus, pametnimi števci
Besedilni opis te slike

Diagram primera namestitve za stanovanjsko zgradbo s 6 stanovanji in 6 polnilnicami za električna vozila, razširljivo. Nemški naslov: "Wohnanlage - 6 Wohneinheiten, 6 EV Charger - erweiterbar" [stanovanjski kompleks, 6 stanovanjskih enot, 6 polnilnic za električna vozila, razširljivo]. Zgoraj levo: Reduxi Controller z oznako "Industrial - Projektgrößenabhängig" [Industrial, odvisno od velikosti projekta], z rdeče podčrtano opombo "Stromversorgung" [napajanje]. Zgornja črta od krmilnika z oznako "WiFi od. RS 485" poteka desno čez stolpce "Wohnung 1" do "Wohnung 6" in "usw. erweiterbar" [itd., razširljivo]. Vsak stolpec stanovanja vsebuje od zgoraj navzdol: P1 Ultra Plus (majhna črna naprava), Smart Meter, ikono hiše Eigenverbrauch [lastna poraba], EV Charger (v 1. stolpcu z oznako go-e Pro). Spodnja črta poteka pod vsemi stolpci do Netzwerkswitch [omrežno stikalo] "bei Ethernetverkabelung" [pri ethernetnem ožičenju], tudi z rdečo opombo "Stromversorgung". Leva veja od krmilnika z oznako "WiFi od. RS 485": P1 Ultra Plus, Smart Meter "Hauptmessung" [glavna meritev] in alternativa "Energiemessgerät" [merilnik energije], povezana z ikono daljnovodnega stebra z oznako "Eigenverbrauch, Import & Export". Krmilnik je z "Ethernet od. WiFi" povezan s stikalom, stikalo pa z ikono globusa "Internet, Reduxi Cloud". Besedilni blok "P1 Ultra Plus - RS485 Verbindung": nastavitev prek dostopne točke; izmenjava podatkov prek RS485; povezava Wi-Fi ni potrebna. "Nachteil" [slabost]: v oblaku ni lastnega sistema za posamezno stanovanje. Besedilni blok "P1 Ultra Plus - WiFi Verbindung": nastavitev prek dostopne točke; izmenjava podatkov prek lokalnega Wi-Fi; ožičenje do krmilnika ni potrebno. "Nachteil": potreben je signal Wi-Fi (repetitor ali mesh). Pasica spodaj desno: "Use Case: Wohnanlage 6 Zähler inkl. EV Charger erweiterbar" z logotipom reduxi in sloganom "AI Electricity Control".

Primer namestitve: GEA v stanovanjskem kompleksu s 6 enotami in polnilnimi mesti za električna vozila — P1 Ultra vsake enote je z Reduxi Controller povezan lokalno prek Wi‑Fi ali RS485

Pogoji

  • Reduxi Controller je že nameščen in deluje na kraju samem (glejte točko 2)
  • Naprave P1 Ultra so že povezane z ustreznimi pametnimi števci (glejte točko 3)
  • Za Wi‑Fi: skupno lokalno omrežje Wi‑Fi za krmilnik in vse naprave P1 Ultra
  • Za RTU: ožičenje RS485 med napravami P1 Ultra in krmilnikom je izvedeno ali načrtovano

Izbira vrste povezave: Wi‑Fi ali RTU

Priporočeno
🔌
RTU (Modbus RTU / RS485)
Žična povezava, odporna proti motnjam — prva izbira za GEA, saj so vsa merilna mesta na isti lokaciji tako ali tako ožičena.
📶
Wi‑Fi
Brezžična lokalna povezava — alternativa, kadar ožičenje RS485 ni mogoče ali ni zaželeno.

Lokalna povezava P1 Ultra

📶 Via Wi‑Fi

Za povezavo Wi‑Fi potrebujete naslov IP posamezne naprave P1 Ultra (točka 1 na sliki). Najdete ga neposredno na napravi na zavihku System:

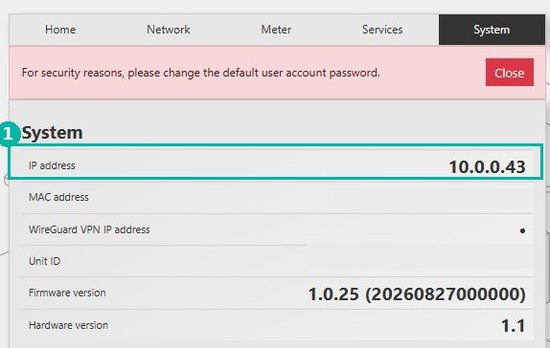

Lokalni spletni vmesnik P1 Ultra, zavihek System: naslov IP 10.0.0.43 označen, firmware 1.0.25

Besedilni opis te slike

Posnetek zaslona lokalnega spletnega vmesnika P1 Ultra, izbran zavihek "System". Zgornji zavihki: Home, Network, Meter, Services, System. Roza pasica z besedilom "For security reasons, please change the default user account password." z rdečim gumbom "Close". Naslov "System". Vrstice: IP address: 10.0.0.43 (označeno z modrozelenim okvirjem in značko 1); MAC address: (prazno, zabrisano); WireGuard VPN IP address: samo pika; Unit ID: (prazno, zabrisano); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1.

P1 Ultra: zavihek System — zapišite si naslov IP

Ta naslov IP nato vnesete pri dodajanju naprave na krmilniku, pod Connection: TCP/IP (glejte točko 7.4).

🔌 Via RTU

Po ožičenju RS485 (glejte točko 1) se RTU aktivira neposredno na napravi P1 Ultra: na zavihku Services odprite razdelek Modbus.

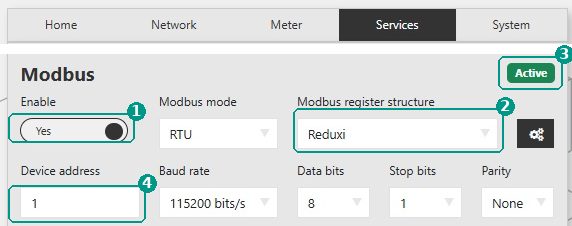

Services naprave P1 Ultra, Modbus: omogočeno, RTU, register structure Reduxi, naslov 1, 115200 bits/s, 8N1

Besedilni opis te slike

Posnetek zaslona lokalnega spletnega vmesnika P1 Ultra, izbran zavihek "Services" (zavihki: Home, Network, Meter, Services, System), razdelek "Modbus" z zeleno oznako "Active" (modrozelen okvir, značka 3). Polja: Enable: stikalo Yes (značka 1); Modbus mode: RTU (spustni meni); Modbus register structure: Reduxi (spustni meni, značka 2) s črnim gumbom za nastavitve (zobnik) ob njem; Device address: 1 (značka 4); Baud rate: 115200 bits/s (spustni meni); Data bits: 8 (spustni meni); Stop bits: 1 (spustni meni); Parity: None (spustni meni).

P1 Ultra: Services → Modbus
  • Enable — nastavite na Yes (točka 1 na sliki)
  • Modbus register structure — nastavite na Reduxi (točka 2 na sliki)
  • Stanje zgoraj desno se preklopi na Active (točka 3 na sliki)
  • Device address — tu vnesite unit ID naprave P1 Ultra (npr. 1) (točka 4 na sliki); potrebovali ga boste pozneje pri dodajanju naprave na krmilniku

⚠️

Upoštevajte Modbus Unit ID Unit ID, shranjen pod Device address na napravi P1 Ultra, se mora ujemati z Modbus unit ID, vnesenim na krmilniku (glejte točko 7.4) — obe strani morata uporabljati isti unit ID. Baud rate, data bits, stop bits in parity lahko pustite na privzetih vrednostih.

Dodelitev merilnih mest v krmilniku

Vsako merilno mesto se v krmilniku Reduxi Controller ustvari z Add device v levem meniju (točka 1 na sliki).

Add device v Reduxi Configurator, osnovne nastavitve: type Energy meter, P1 WiFi / Ultra, name WHG 1
Besedilni opis te slike

Posnetek zaslona Reduxi Configurator, stran "Device", 1. korak 2-stopenjskega čarovnika (2. korak se imenuje "Communication channel"), naslov "Basic settings". Levi meni pod "Devices": Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, nato gumb "+ Add device" (označen z modrozelenim okvirjem in značko 1) in "+ Add EEBUS device". Spodaj: "Strategies", "Utility Rate Plan", "Settings". Polja obrazca: Device type *: Energy meter (značka 2); Type *: P1 WiFi / Ultra (značka 3); Name *: WHG 1 (značka 4). Tabela "Include to strategy" s stolpci Strategy, Measurement devices, Regulated devices: vrstica "Energy manager new" z obkljukanim Measurement devices in neobkljukanim Regulated devices. Gumba: Back, Next.

Add device: nastavite Device type, Type in Name

V koraku Basic settings vnesite naslednje:

  • Device type — Energy meter (točka 2 na sliki)
  • Type — P1 WiFi / Ultra (točka 3 na sliki)
  • Name — oznaka za merilno mesto (npr. številka enote ali ime udeleženca) (točka 4 na sliki)

Nato z Next nadaljujte na drugi korak — tam glede na izbrano vrsto povezave nastavite TCP/IP (Wi‑Fi) ali RTU:

📶 Via Wi‑Fi (TCP/IP)

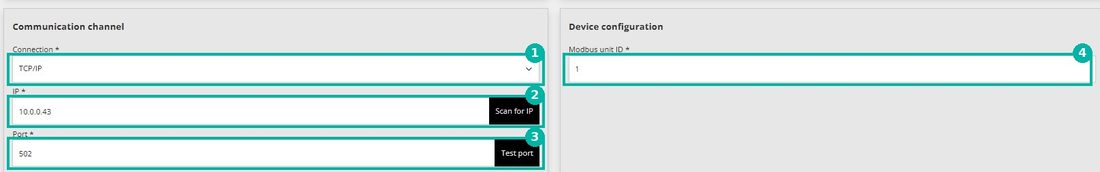

Communication channel v Reduxi Configurator: TCP/IP, IP 10.0.0.43, vrata 502, Modbus unit ID 1

Besedilni opis te slike

Izrezan posnetek zaslona obrazca naprave v Reduxi Configurator z dvema ploščama. Leva plošča "Communication channel": Connection *: TCP/IP (spustni meni, značka 1); IP *: 10.0.0.43 s črnim gumbom "Scan for IP" (značka 2); Port *: 502 s črnim gumbom "Test port" (značka 3). Desna plošča "Device configuration": Modbus unit ID *: 1 (značka 4). Polja so označena z modrozelenimi okvirji in oštevilčenimi značkami.

Reduxi Configurator: Add device — Connection TCP/IP
  • Connection — izberite TCP/IP (točka 1 na sliki)
  • IP — vnesite naslov IP, ki ste si ga zapisali na napravi P1 Ultra (po želji ga poiščite samodejno z Scan for IP) (točka 2 na sliki)
  • Port — privzeta vrednost 502, preverite jo lahko s Test port (točka 3 na sliki)
  • Modbus unit ID — privzeta vrednost 1 (točka 4 na sliki)
🔌 Via RTU

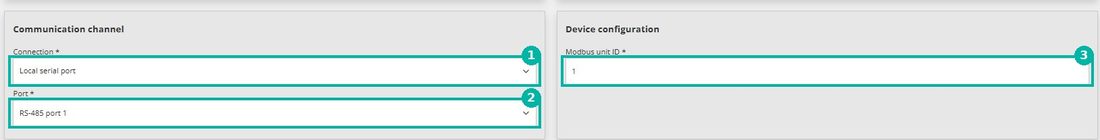

Communication channel v Reduxi Configurator: Local serial port, RS-485 port 1, Modbus unit ID 1

Besedilni opis te slike

Izrezan posnetek zaslona obrazca naprave v Reduxi Configurator z dvema ploščama. Leva plošča "Communication channel": Connection *: Local serial port (spustni meni, značka 1); Port *: RS-485 port 1 (spustni meni, značka 2). Desna plošča "Device configuration": Modbus unit ID *: 1 (značka 3). Polja so označena z modrozelenimi okvirji in oštevilčenimi značkami.

Reduxi Configurator: Add device — Connection Local serial port (RS-485)
  • Connection — izberite Local serial port (točka 1 na sliki)
  • Port — izberite uporabljena vrata RS-485 (npr. RS-485 port 1) (točka 2 na sliki)
  • Modbus unit ID — mora se ujemati z unit ID, shranjenim na napravi P1 Ultra pod Services → Modbus (glejte točko 7.3) (točka 3 na sliki)

Zaključite z Done — merilno mesto je zdaj ustvarjeno v krmilniku.

Nadzor v realnem času in prioritete

V krmilniku Reduxi Controller pojdite na Strategy → Energy manager → zavihek Included items in določite, katera merilna mesta se merijo in katere naprave se aktivno upravljajo.

Strategija Included items v Reduxi Configurator: stolpca measurement devices in regulated devices

Besedilni opis te slike

Posnetek zaslona Reduxi Configurator, stran "Strategy / Energy manager", izbran zavihek "Included items" (drugi zavihki: Optimization modes, Last measurements, Analyze, Archive, Details). Levi meni: Devices (+), Strategies (-) z vnosoma "Energy manager" (izbrano) in "Energy manager new", gumb "+ Add strategy", Utility Rate Plan, Settings (+). Trije stolpci. Levi stolpec "Devices and strategies": Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; pod njimi: Energy manager, Energy manager new. Srednji stolpec "Measurement devices and strategies" (modrozelen okvir, značka 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Desni stolpec "Regulated devices and strategies" (modrozelen okvir, značka 2): SolarEdge, SolarEdge Slave. Namig na dnu: "To remove supply or node items drag them outside frame". Črn gumb "Save" spodaj desno (modrozelen okvir, značka 3).

Reduxi Configurator: Strategy → Energy manager → Included items
  • Vsa čista merilna mesta (npr. P1 Ultra enote brez lastne proizvodnje) morajo biti navedena pod Measurement devices and strategies (točka 1 na sliki).
  • Vse naprave, ki naj se aktivno upravljajo (npr. razsmernik, polnilnica za električna vozila, grelni element), morajo biti navedene pod Regulated devices and strategies (točka 2 na sliki).
  • Dodelitev poteka z vleci in spusti z levega seznama Devices and strategies v želeni stolpec.
  • Spremembe je treba vedno shraniti z Save (točka 3 na sliki).

Poleg tega se na zavihku Optimization modes (točka 1 na sliki) nastavita omejitev izvoza/uvoza in strategija upravljanja za GEA:

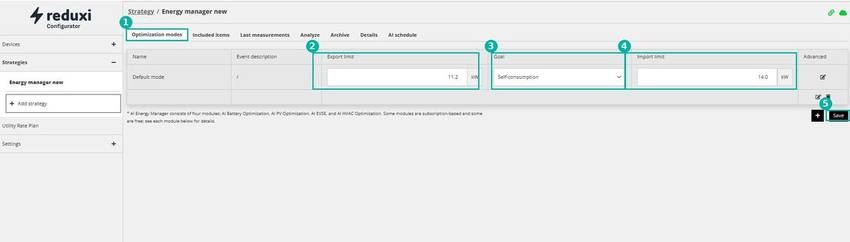

Optimization modes v Reduxi Configurator: omejitev izvoza 11.2 kW, self-consumption, omejitev uvoza 14.0 kW

Besedilni opis te slike

Posnetek zaslona Reduxi Configurator, stran "Strategy / Energy manager new", izbran zavihek "Optimization modes" (značka 1; drugi zavihki: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Levi meni: Devices (+), Strategies (-) z izbranim "Energy manager new", "+ Add strategy", Utility Rate Plan, Settings (+). Tabela s stolpci Name, Event description, Export limit, Goal, Import limit, Advanced. Vrstica: Name: Default mode; Event description: /; Export limit: 11.2 kW (značka 2); Goal: Self-consumption (spustni meni, značka 3); Import limit: 14.0 kW (značka 4); Advanced: ikona za urejanje. Opomba pod črto o modulih AI Energy Manager. Gumba: črn "+" in črn "Save" (modrozelen okvir, značka 5). Zgoraj desno: zelena ikona povezave in zelena ikona oblaka.

Reduxi Configurator: Strategy → Energy manager → Optimization modes — omejitev izvoza/uvoza in cilj upravljanja
  • Export limit & Import limit — največja moč oddajanja v omrežje ali odjema iz omrežja za napravo, v kW (točki 2 in 4 na sliki).
  • Goal — cilj upravljanja, za GEA običajno Self-consumption (točka 3 na sliki): porabo električne energije vseh udeležencev skupaj pokrivajo proizvodne naprave.
  • Tudi tu: vnose potrdite z Save (točka 5 na sliki).

Funkcijski preizkus in zagon

Na koncu se prej nastavljene vrednosti preverijo glede verodostojnosti: pravilna dodelitev merilnih mest merilnim ali upravljanim napravam ter verodostojna omejitev izvoza/uvoza in cilj upravljanja za napravo. Ker naprave P1 Ultra v GEA komunicirajo lokalno (Wi‑Fi/RTU) neposredno s krmilnikom, je za vsako merilno mesto na voljo tudi neposreden test komunikacije.

Na ustvarjeni napravi preizkusite povezavo z gumbom Test communication (ob Save) (točka 1 na sliki):

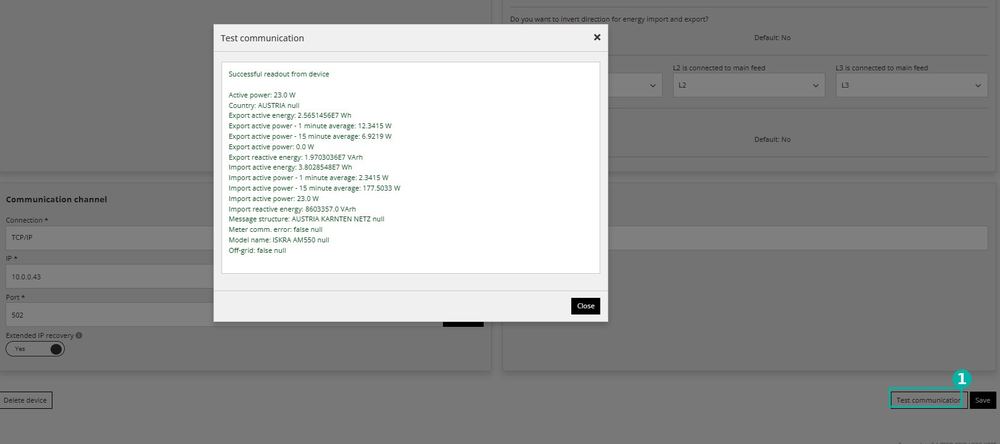

Pogovorno okno Test communication v Reduxi Configurator: uspešno branje, model ISKRA AM550, TCP/IP 10.0.0.43 vrata 502

Besedilni opis te slike

Posnetek zaslona strani naprave v Reduxi Configurator z modalnim pogovornim oknom "Test communication" (ikona za zapiranje X zgoraj desno) nad osivelim ozadjem. Besedilo v oknu: "Successful readout from device"; Active power: 23.0 W; Country: AUSTRIA null; Export active energy: 2.5651456E7 Wh; Export active power - 1 minute average: 12.3415 W; Export active power - 15 minute average: 6.9219 W; Export active power: 0.0 W; Export reactive energy: 1.9703036E7 VArh; Import active energy: 3.8028548E7 Wh; Import active power - 1 minute average: 2.3415 W; Import active power - 15 minute average: 177.5033 W; Import active power: 23.0 W; Import reactive energy: 8603357.0 VArh; Message structure: AUSTRIA KARNTEN NETZ null; Meter comm. error: false null; Model name: ISKRA AM550 null; Off-grid: false null. Gumb "Close" (črn). V ozadju, delno vidno: "Do you want to invert direction for energy import and export" z vrednostjo Default: No; polji L2 is connected to main feed: L2 in L3 is connected to main feed: L3; razdelek "Communication channel" s Connection *: TCP/IP, IP *: 10.0.0.43, Port *: 502, Extended IP recovery: stikalo vklopljeno (Yes). Spodnji gumbi: Delete device, "Test communication" (modrozelen okvir z značko 1) in Save.

Reduxi Configurator: Test communication — uspešno branje števca
  • Uspešen odgovor (Successful readout from device) prikaže pravkar prebrane vrednosti (vključno z delovno močjo, stanjem števca in modelom števca) — to potrjuje pravilno komunikacijo za posamezno merilno mesto.
  • Če se odgovor ne prikaže ali pride do napake, znova preverite naslov IP/vrata ali ožičenje in Modbus unit ID.

Ko so vsa merilna mesta uspešno preizkušena in so vrednosti verodostojne, je GEA nastavljena in pripravljena na delovanje.

✓ Povzetek

Skupna osnova (točke 1–5): Električna dela opravi pooblaščen električar, ena naprava P1 Ultra na merilno mesto z zagotovljenim napajanjem ter ustrezen dostop do aplikacije/oblaka za udeležence ali agregatorja.

EEG (točka 6): Naprave P1 Ultra komunicirajo prek MQTT preko Reduxi Cloud z glavnim krmilnikom. Poverilnice in strežniško potrdilo so shranjeni na krmilniku in vsaki napravi P1, vsako merilno mesto pa se dodeli prek njegovega Unit ID.

GEA (točka 7): Naprave P1 Ultra komunicirajo lokalno in neposredno s krmilnikom — priporočeno prek RTU (Modbus RTU/RS485) ali alternativno prek Wi‑Fi. Dodelitev poteka prek naslova IP ali Modbus Unit ID.

Obe poti skupaj: Nastavite strategijo v Energy Manager (measurement devices/regulated devices, omejitev izvoza/uvoza, cilj upravljanja), nato na koncu preverite povezavo in verodostojnost meritev. Ko so vse povezave aktivne in so vrednosti verodostojne, je naprava pripravljena na delovanje.

→ Pogoste težave

Težava Rešitev
Povezava MQTT ni prikazana kot Connected (glavni krmilnik) ali Active (P1 Ultra) Znova preverite poverilnice (Host, Username, Password), potrdite, da sta Use SSL & Verify server cert / Use TLS & Verify server nastavljena na Yes in da je strežniško potrdilo naloženo tako na glavni krmilnik kot na P1 Ultra. Potrdite, da je bila konfiguracija shranjena na vsaki napravi – stanje se lahko prikaže šele čez približno minuto (glejte Nastavitev EEG).
Strežniškega potrdila ni mogoče prenesti s strani Connector Gumb Download v območju Connector znova prenese samo potrdilo, ki je bilo že enkrat naloženo – za začetni prenos ga ni mogoče uporabiti. Trenutno strežniško potrdilo prenesite s povezave za prenos v tem članku in ga najprej ročno naložite na glavni krmilnik in na vsak P1 Ultra.
Test komunikacije z merilnim mestom GEA ne uspe (Wi‑Fi ali RTU) Pri Wi‑Fi znova preverite naslov IP naprave P1 Ultra (ali uporabite Scan for IP) in vrata (privzeto 502). Pri RTU preverite ožičenje RS485 in da se Modbus unit ID, vnesen na krmilniku, ujema s tistim, shranjenim na napravi P1 Ultra pod Services → Modbus. Poskrbite, da je naprava dosegljiva v istem omrežju (Wi‑Fi) ali na istem vodilu (RTU) kot krmilnik (glejte Nastavitev GEA).
Udeleženec ali merilno mesto manjka v vsotah ali se ne upravlja Potrdite, da je pravilno naveden pod Measurement devices ali Regulated devices v Strategy → Energy manager → Included items in da je bila dodelitev potrjena s Save.
Omejitev izvoza/uvoza ali cilj upravljanja se ne ujema z napravo Znova preverite vrednosti pod Strategy → Energy manager → Optimization modes – Export limit, Import limit in Goal (običajno Self-consumption) – in potrdite, da so bile shranjene.
P1 Ultra ne bere števca ali je števec videti nezdružljiv Preverite, ali ima P1 Ultra lastno namensko napajanje (napajalnik, RS485 ali USB‑C – energije ne jemlje iz samega števca) in ali se vrsta povezave (vrata P1 ali infrardeči vmesnik) ujema z modelom števca. Če števec morda še ni podprt, glejte Združljivi števci in pametni števci.

Sorodno
