Podešavanja Victron baterije
Podešavanja Victron baterije za Reduxi: ESS podešavanja, Modbus TCP i unit ID na GX uređaju.
1 Tehnička dokumentacija
Victron dokumenti za Modbus TCP vezu i ESS podešavanja:
- Modbus-TCP register list (XLSX) – Lista registara. Kartica Unit ID mapping pokazuje koji unit ID pripada kom uređaju.
- Data communication with Victron Energy products (PDF) – Stručni dokument sa odeljkom o Modbus-TCP.
- Modbus-TCP FAQ – Kako uključiti Modbus-TCP na GX uređaju.
- Energy Storage System (ESS) manual – Opis ESS podešavanja na GX uređaju.
2 Potrebna oprema
Potrebno vam je:
- Victron GX uređaj sa povezanim Victron baterijskim sistemom
- Reduxi Controller
- Mrežna veza (Ethernet) između GX uređaja, uređaja Reduxi Controller i vašeg rutera
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Podešavanja na Victron GX uređaju
Ova podešavanja izvršite u meniju GX uređaja. Snimci ekrana prikazuju Remote Console GX uređaja.
3.1 ESS podešavanja
Otvorite Settings – ESS. Pod Grid metering izaberite Inverter/Charger i potvrdite.
Snimci ekrana prikazuju ove ESS vrednosti:
| Postavka | Vrednost |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |
Tekstualni opis ove slike

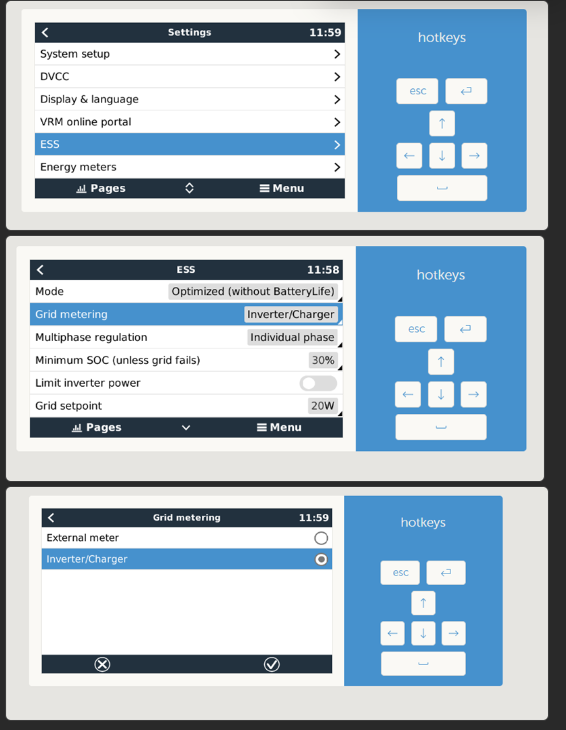

Tri naslagana snimka ekrana aplikacije Victron Remote Console, svaki sa plavim panelom prečica desno (dugmad esc i enter, dugmad sa strelicama, razmaknica). Gore: stranica Settings, vreme 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (istaknuto plavom bojom); Energy meters. Sredina: stranica ESS, vreme 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (istaknuto); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (prekidač); Grid setpoint: 20W. Dole: stranica Grid metering, vreme 11:59, sa dve radio opcije: External meter (nije izabrano) i Inverter/Charger (istaknuto, izabrano). Ikone na donjoj traci: krstić (otkaži) i kvačica (potvrdi).
3.2 Uključivanje Modbus TCP i očitavanje unit ID
Otvorite Device List i izaberite Settings.
Tekstualni opis ove slike

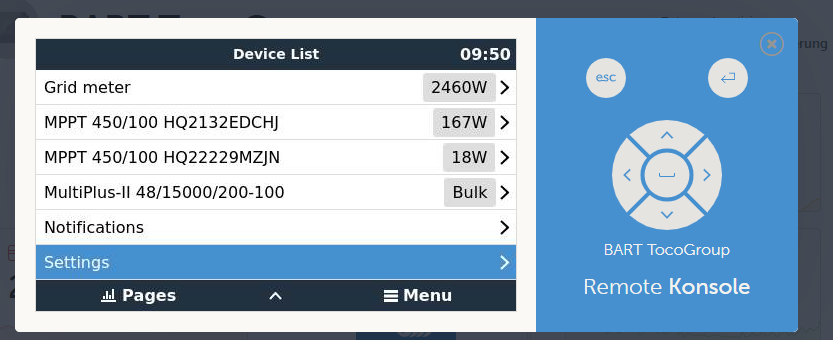

Snimak ekrana aplikacije Victron Remote Console, stranica Device List, vreme 09:50. Redovi: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (strelica); Settings (istaknuto plavom bojom, strelica). Donja traka: Pages, strelica nagore, Menu. Desno: plavi panel sa dugmadima esc i enter, krstom sa smerovima, tekstom BART TocoGroup i Remote Konsole.
Izaberite Services.
Tekstualni opis ove slike

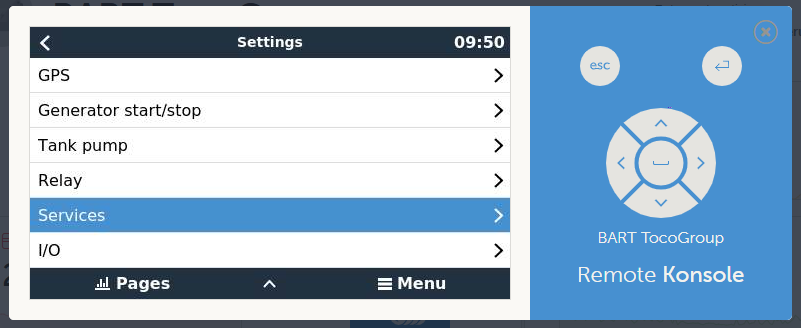

Snimak ekrana aplikacije Victron Remote Console. Levo: meni Settings GX uređaja sa vremenom 09:50 i strelicom za nazad. Lista: GPS; Generator start/stop; Tank pump; Relay; Services (istaknuto plavom bojom); I/O; svaka stavka ima strelicu desno. Donja traka: Pages, strelica nagore, Menu. Desno: plavi panel sa dugmadima esc i enter, okruglim krstom sa strelicama, tekstom BART TocoGroup i tekstom Remote Konsole.
Postavite Modbus TCP na Enabled. Zatim otvorite stavku Modbus TCP.
Tekstualni opis ove slike

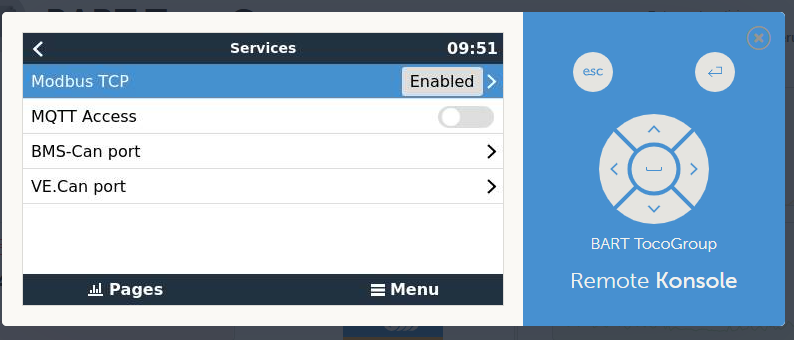

Snimak ekrana aplikacije Victron Remote Console, stranica Services, vreme 09:51, sa strelicom za nazad. Redovi: Modbus TCP: Enabled (istaknuto plavom bojom); MQTT Access: off (prekidač); BMS-Can port (strelica); VE.Can port (strelica). Donja traka: Pages, Menu. Desno: plavi panel sa dugmadima esc i enter, krstom sa smerovima, tekstom BART TocoGroup i Remote Konsole.
Izaberite Available services.
Tekstualni opis ove slike

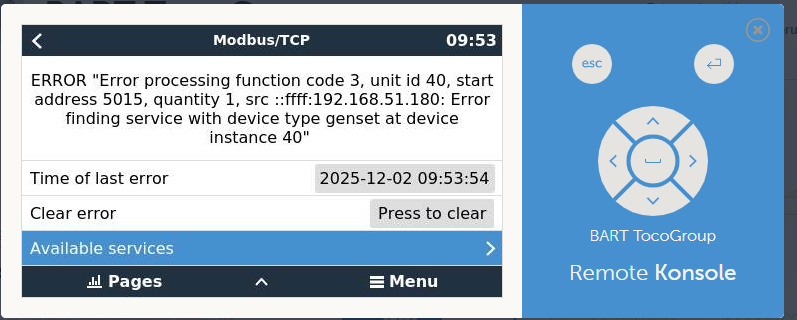

Snimak ekrana aplikacije Victron Remote Console, stranica Modbus/TCP, vreme 09:53, sa strelicom za nazad. Tekst greške: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Redovi: Time of last error: 2025-12-02 09:53:54; Clear error: dugme Press to clear; Available services (istaknuto plavom bojom, strelica desno). Donja traka: Pages, strelica nagore, Menu. Desno: plavi panel sa dugmadima esc i enter, krstom sa smerovima, tekstom BART TocoGroup i Remote Konsole.
Pod Available services vidite povezane uređaje sa njihovim unit ID. Unit ID baterije kasnije vam je potreban u sistemu Reduxi kao Modbus adresa.
Tekstualni opis ove slike

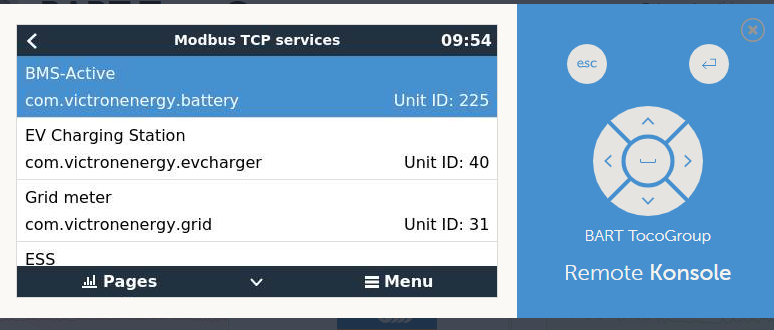

Snimak ekrana aplikacije Victron Remote Console, stranica Modbus TCP services, vreme 09:54. Lista: BMS-Active, com.victronenergy.battery, Unit ID: 225 (istaknuto plavom bojom); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (odsečeno, nema vidljivih daljih podataka). Donja traka: Pages, strelica nadole, Menu. Desno: plavi panel sa dugmadima esc i enter, krstom sa smerovima, tekstom BART TocoGroup i Remote Konsole.
| Service | Unit ID na snimku ekrana |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje Victron baterije u Reduxi
Pomoću ovih koraka dodajete bateriju ili uređujete postojeći uređaj.
5.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte Tačku 4) i kliknite na + Add device.
U prvom koraku (osnovna podešavanja) izaberite tip uređaja i tip Victron baterije i unesite naziv po svom izboru. Zatim pritisnite Next.
5.2 Podešavanja komunikacije
Unesite podatke o vezi GX uređaja:
| Parametar | Vrednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa Victron GX uređaja |
| Port |
502 (standardni Modbus TCP port) |
| Modbus adresa | Unit ID baterije, očitan pod Available services (pogledajte tačku 3) |
5.3 Testiranje komunikacije
Kliknite na Test communication pri dnu čarobnjaka. Dugme jednom očitava Victron bateriju i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj kreira samo dugme Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti baterije pod Devices u aplikaciji Reduxi Configurator.
6.2 Omogućite upravljanje putem Reduxija
Da bi Reduxi upravljao uređajem, podesite control type uređaja na AUTO pod Devices u aplikaciji Reduxi Configurator. Tek tada komande strategije utiču na bateriju.
Da biste smanjili troškove energije uz dinamičke cene i dinamičke tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
✓ Rezime
Priprema (tačke 1–2): Otvorite Victron dokumente i pripremite GX uređaj, Reduxi Controller i laptop.
Victron GX uređaj (tačka 3): Podesite Grid metering na Inverter/Charger, uključite Modbus TCP i očitajte unit ID baterije.
Dodavanje u Reduxi (tačke 4–5): Prijavite se u Reduxi veb interfejs, dodajte uređaj i unesite IP, port 502 i unit ID.
Puštanje u rad (Tačka 6): Proverite očitavanja i podesite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite da li je Modbus TCP postavljen na Enabled pod Settings – Services na GX uređaju. Proverite IP adresu GX uređaja, port 502 i unit ID pod Available services. |
| Stranica Modbus/TCP na GX uređaju prikazuje grešku | Stranica prikazuje grešku i vreme poslednje greške. Pritisnite Clear error i ponovo pokrenite test. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
