Kako povezati SAJ CM2 BESS sa Reduxi kontrolerom
Integrišite SAJ CM2 BESS sa Reduxi Controller preko Modbus TCP. Tako dobijate maksimalnu fleksibilnost uz niže troškove i manju potrošnju energije.
Tekstualni opis ove slike

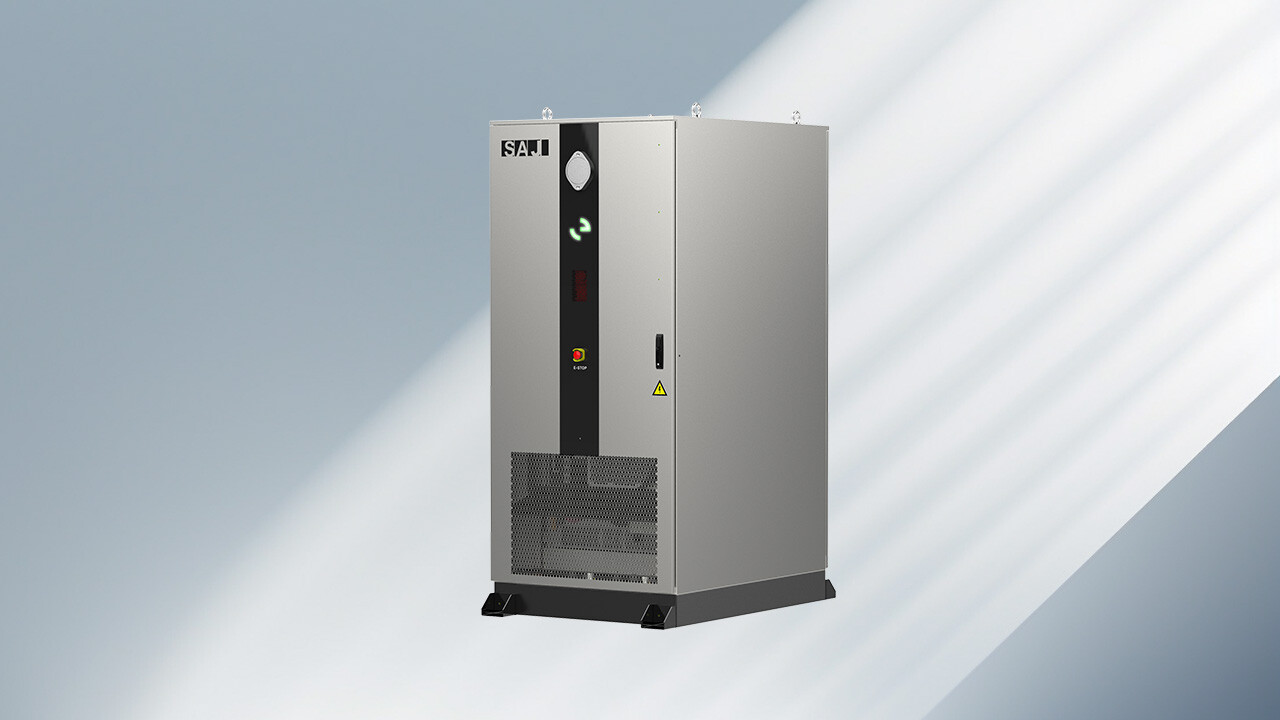

Fotografija proizvoda SAJ CM2 Smart C&I All-in-One BESS: visok, uzak srebrnosivi orman sa SAJ logotipom gore levo, crnom uspravnom trakom na prednjoj strani sa malim zelenim i crvenim indikatorskim lampicama, žutim znakom upozorenja pri dnu desno na prednjim vratima i rešetkom pri dnu, postavljen na tamno postolje. Pozadina je plavosivi gradijent sa dijagonalnim svetlosnim linijama.
1 Priprema
1.1 Tehnička dokumentacija
- CM2 Quick Installation Guide – Kratko uputstvo za instalaciju uređaja SAJ CM2
- CM2 Full Installation Manual – Kompletno korisničko uputstvo za uređaj SAJ CM2
- SAJ CM2 series product page – Stranica proizvoda Smart C&I All-in-One BESS
1.2 Potrebna oprema
- Reduxi Controller
- Baterijski sistem SAJ CM2 (CM2-EMS BESS)
- Ethernet kabl i lokalni ruter
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
2 Povezivanje SAJ CM2 sa Reduxi Controller
2.1 Uslovi
Da bi CM2-EMS BESS komunicirao sa Reduxi Controller, potrebne su Vam dve stvari:
- Modbus TCP/IP mora biti otvoren.
- IP adresa baterijskog sistema SAJ CM2.
2.2 Povezivanje SAJ CM2 sa lokalnom mrežom
SAJ CM2 i Reduxi Controller moraju biti u istoj mreži.
- Povežite CM2 BESS sa lokalnim ruterom preko Etherneta. Detaljna uputstva potražite u CM2 priručniku.
- Modbus port 502 na uređaju CM2 otvara se automatski kada ga povežete preko Etherneta.
Tekstualni opis ove slike

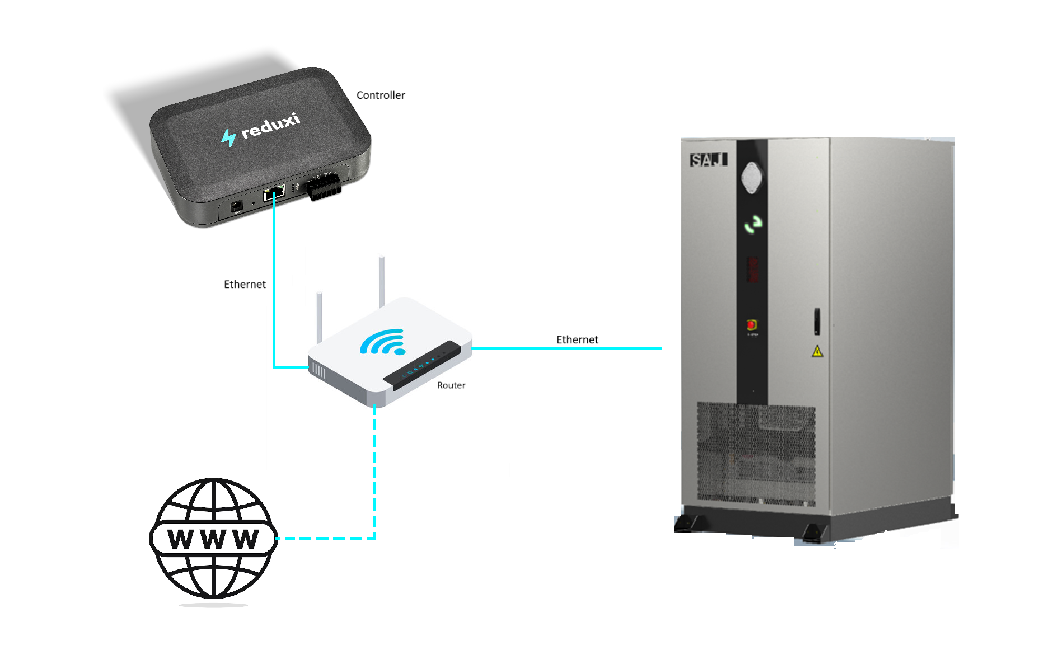

Dijagram mrežne veze između Reduxi Controller, rutera i baterijskog ormana SAJ CM2 na beloj pozadini. Gore levo: crni Reduxi Controller sa reduxi logotipom, oznaka Controller. U sredini: beli Wi-Fi ruter sa dve antene, oznaka Router. Desno: visok sivi baterijski orman sa SAJ logotipom pri vrhu, crnom prednjom trakom i ventilacionom rešetkom pri dnu. Linije: puna plava linija sa oznakom Ethernet od kontrolera naniže do rutera; puna plava linija sa oznakom Ethernet od rutera do SAJ ormana; isprekidana svetloplava linija od rutera naniže do ikone globusa sa slovima WWW (internet).
3 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
4 Dodavanje SAJ CM2 u Reduxi
Pomoću ovih koraka dodajete novi SAJ CM2 ili menjate postojeći.
4.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte tačku 3) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana leve bočne trake aplikacije Reduxi Configurator. Gore: reduxi logotip sa tekstom CONFIGURATOR. Skupljeni odeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva dugmeta jedno pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dve stavke: Settings i Profile. Oblast desno od bočne trake je prazna i bela.
U prvom koraku (Basic settings) izaberite osnovne parametre uređaja:
- Device type:
Hybrid Inverter - Type:
SAJ CM2 - Name: naziv prema modelu
Tekstualni opis ove slike

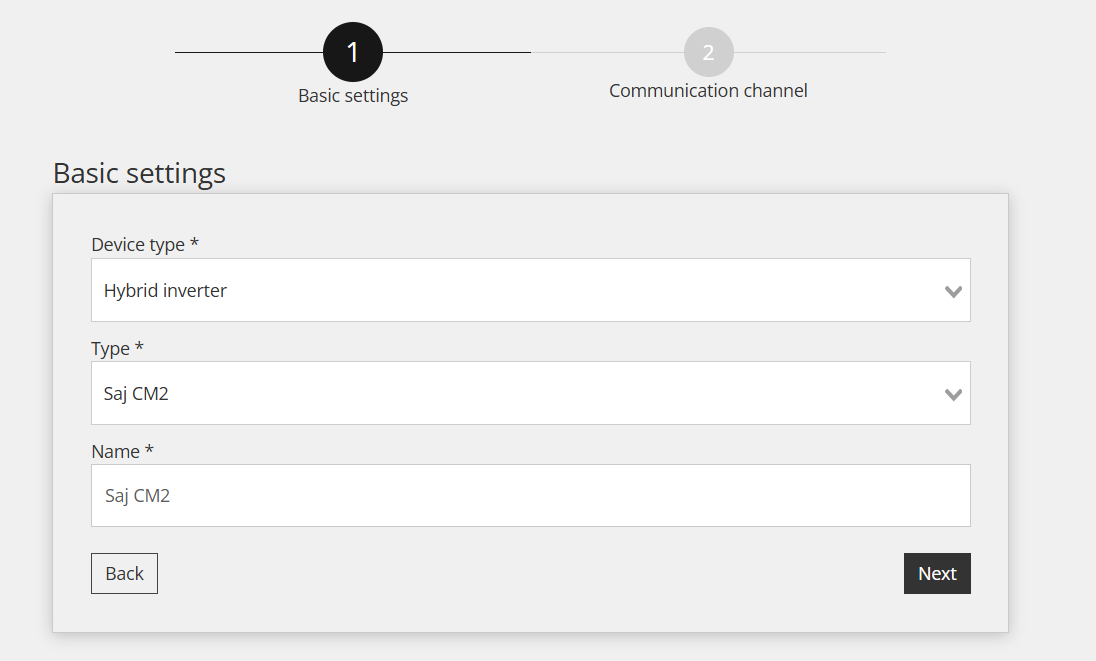

Snimak ekrana čarobnjaka za uređaje u Reduxi Configurator, korak 1 Basic settings. Indikator koraka: 1 Basic settings (aktivan), 2 Communication channel (zasivljen). Naslov: Basic settings. Polja: Device type *: Hybrid inverter; Type *: Saj CM2; Name *: Saj CM2. Dugmad: Back, Next.
4.2 Podešavanja komunikacije
Unesite Modbus ID i IP adresu koje ste dobili iz sistema SAJ CM2.
Tekstualni opis ove slike

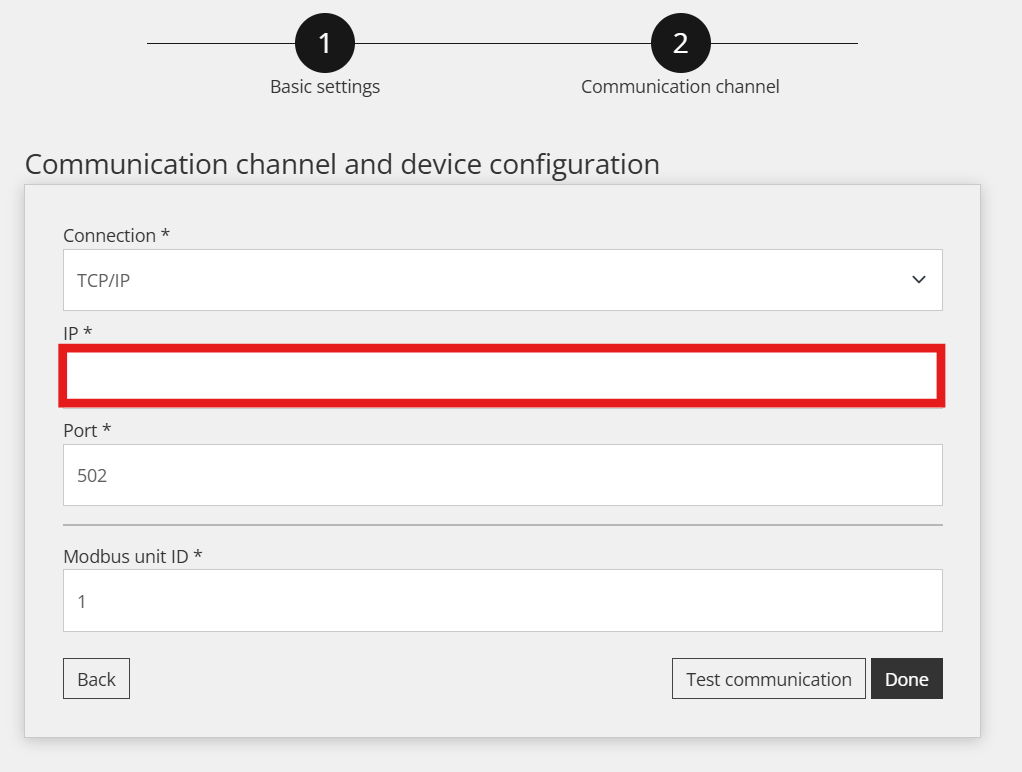

Snimak ekrana čarobnjaka za uređaje u Reduxi Configurator, korak 2 Communication channel. Indikator koraka: 1 Basic settings, 2 Communication channel (aktivan). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP; IP *: prazno, istaknuto crvenim okvirom; Port *: 502; Modbus unit ID *: 1. Dugmad: Back, Test communication, Done.
4.3 Testiranje komunikacije
Kliknite na Test communication na dnu čarobnjaka. Test jednom očitava SAJ CM2 i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
Ako test ne uspe, proverite da li ste uneli ispravan Modbus ID i IP adresu. Ako problem ostane, obratite se Reduxi timu za podršku.
5 Proverite očitavanja
5.1 Poslednja merenja
Nakon uspostavljanja komunikacije, kao dodatni test proverite vrednosti pod Devices – SAJ CM2 u Reduxi Configurator.
Tekstualni opis ove slike

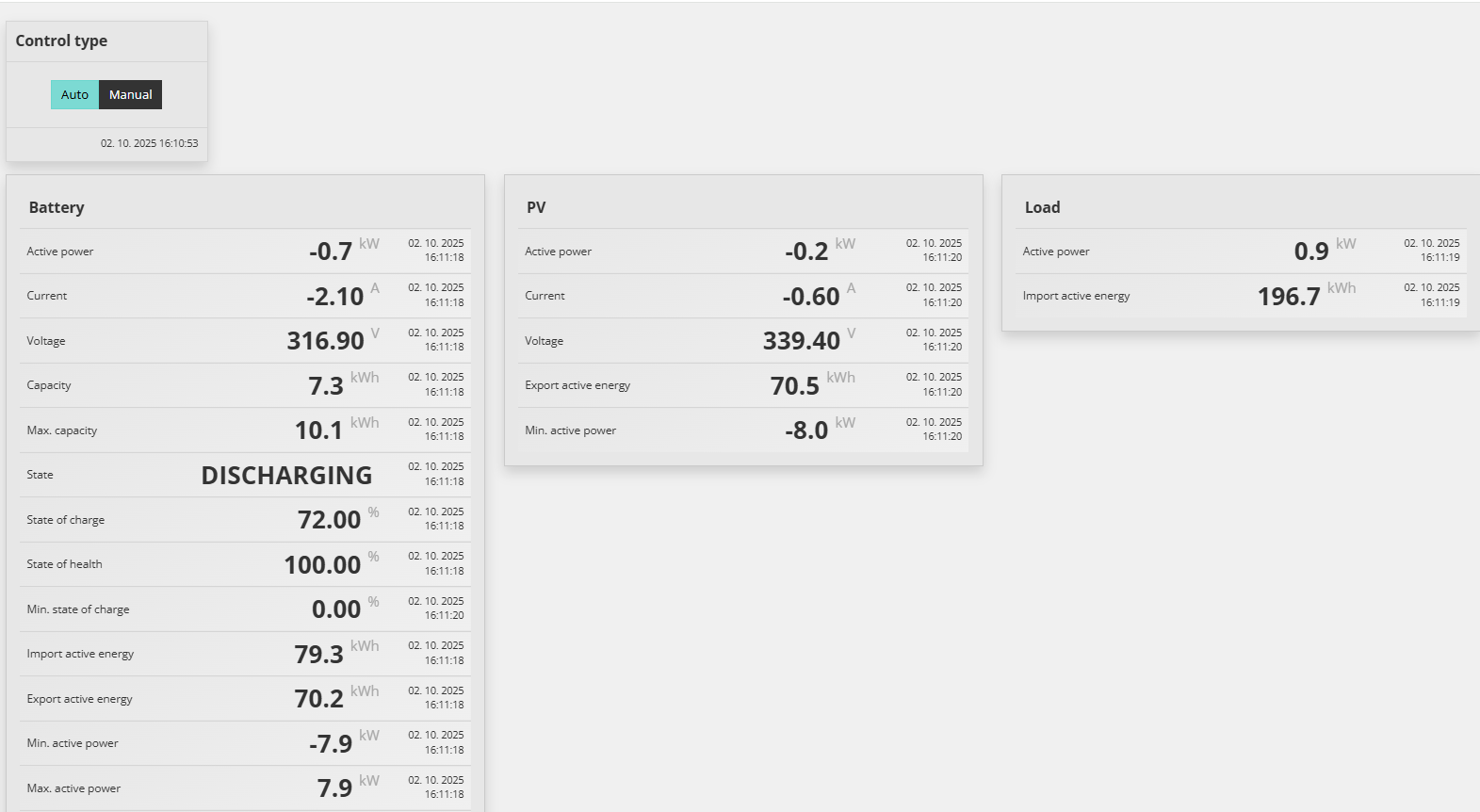

Snimak ekrana prikaza Last measurements za SAJ CM2 u Reduxi Configurator (zaglavlje stranice i levi meni nisu deo slike). Kartica Control type: prekidač Auto (istaknut zeleno) i Manual; vremenska oznaka 02. 10. 2025 16:10:53. Kartica Battery: Active power: -0.7 kW; Current: -2.10 A; Voltage: 316.90 V; Capacity: 7.3 kWh; Max. capacity: 10.1 kWh; State: DISCHARGING; State of charge: 72.00 %; State of health: 100.00 %; Min. state of charge: 0.00 %; Import active energy: 79.3 kWh; Export active energy: 70.2 kWh; Min. active power: -7.9 kW; Max. active power: 7.9 kW. Kartica PV: Active power: -0.2 kW; Current: -0.60 A; Voltage: 339.40 V; Export active energy: 70.5 kWh; Min. active power: -8.0 kW. Kartica Load: Active power: 0.9 kW; Import active energy: 196.7 kWh. Vremenske oznake su 02. 10. 2025, između 16:11:18 i 16:11:20.
5.2 Omogućite upravljanje putem Reduxija
Za naprednu kontrolu baterije uključite uređaj u Reduxi strategiju. Pod Devices – SAJ CM2 u Reduxi Configurator postavite control type na AUTO. Tek tada komande strategije utiču na bateriju.
Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
Nakon dodavanja uređaja možete ga pratiti i njime upravljati i u Reduxi aplikaciji.
✓ Rezime
Priprema (tačke 1–2): Koristite uputstva za SAJ CM2. Povežite CM2 sa lokalnim ruterom preko Etherneta, u istu mrežu u kojoj je Reduxi Controller.
SAJ CM2 (tačka 2): Modbus TCP/IP mora biti otvoren. Port 502 se otvara automatski. Zabeležite IP adresu i Modbus ID.
Dodavanje u Reduxi (tačke 3–4): Prijavite se u Reduxi veb interfejs. Dodajte uređaj, unesite Modbus ID i IP adresu i pokrenite Test communication.
Puštanje u rad (tačka 5): Proverite poslednja merenja. Podesite control type na AUTO i definišite strategiju.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite Modbus ID i IP adresu. Proverite da li su SAJ CM2 i Reduxi Controller u istoj mreži. Proverite da li je Modbus TCP/IP otvoren. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
