Så ansluter du SAJ CM2 BESS till Reduxi Controller
Integrera SAJ CM2 BESS med Reduxi Controller via Modbus TCP. Det ger maximal flexibilitet samt lägre kostnad och energiförbrukning.
Textbeskrivning av bilden

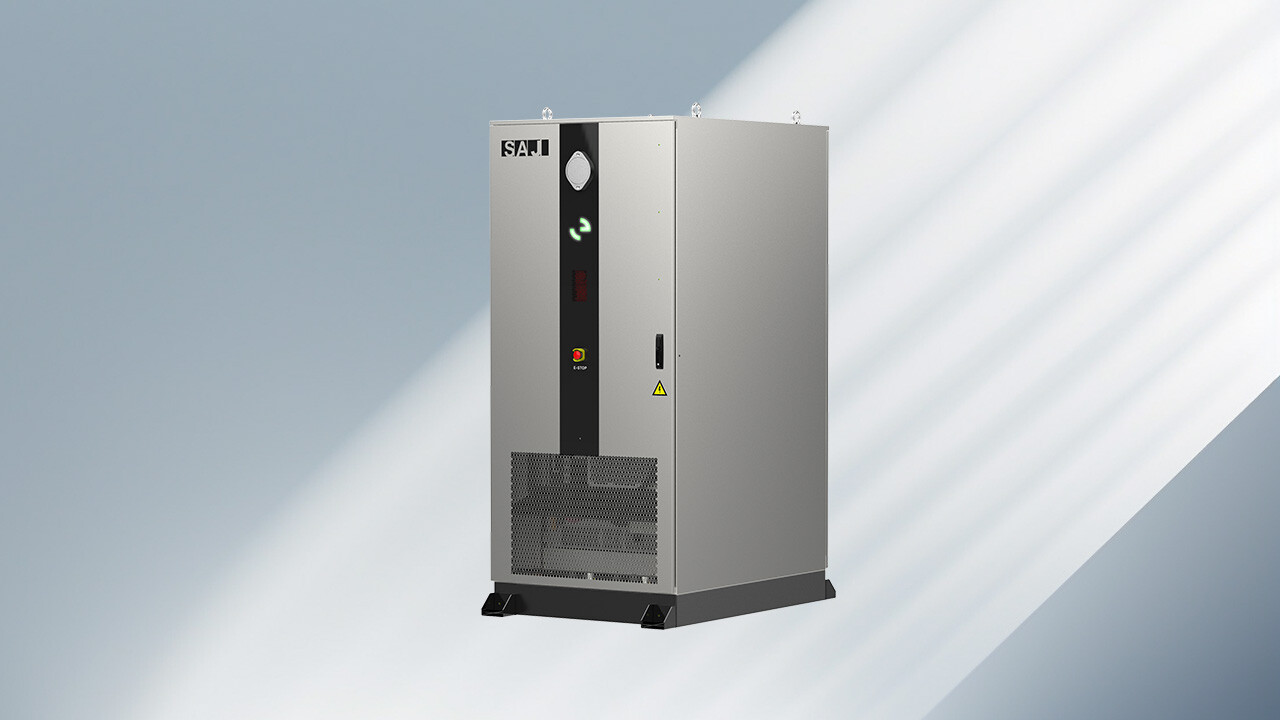

Produktfoto av SAJ CM2 Smart C&I All-in-One BESS: ett högt, smalt silvergrått skåp med SAJ-logotypen uppe till vänster, ett svart lodrätt fält på framsidan med små gröna och röda indikatorlampor, en gul varningsskylt nära nedre högra hörnet av dörren och ett galler längst ned. Skåpet står på en mörk sockel. Bakgrunden är en blågrå toning med diagonala ljusstrålar.
1 Förberedelser
1.1 Teknisk dokumentation
- CM2 Quick Installation Guide – Snabbguide för installation av SAJ CM2
- CM2 Full Installation Manual – Fullständig användarmanual för SAJ CM2
- SAJ CM2 series product page – Produktsida för Smart C&I All-in-One BESS
1.2 Utrustning som krävs
- Reduxi Controller
- SAJ CM2 batterisystem (CM2-EMS BESS)
- Ethernet-kabel och en lokal router
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
2 Anslut SAJ CM2 till Reduxi Controller
2.1 Krav
För att CM2-EMS BESS ska kunna kommunicera med Reduxi Controller behöver du två saker:
- Modbus TCP/IP måste vara öppet.
- IP-adressen till SAJ CM2-batterisystemet.
2.2 Anslut SAJ CM2 till det lokala nätverket
SAJ CM2 och Reduxi Controller måste vara i samma nätverk.
- Anslut CM2 BESS till den lokala routern via Ethernet. Detaljerade anvisningar finns i CM2-manualen.
- Modbus port 502 på CM2 öppnas automatiskt när du ansluter den via Ethernet.
Textbeskrivning av bilden

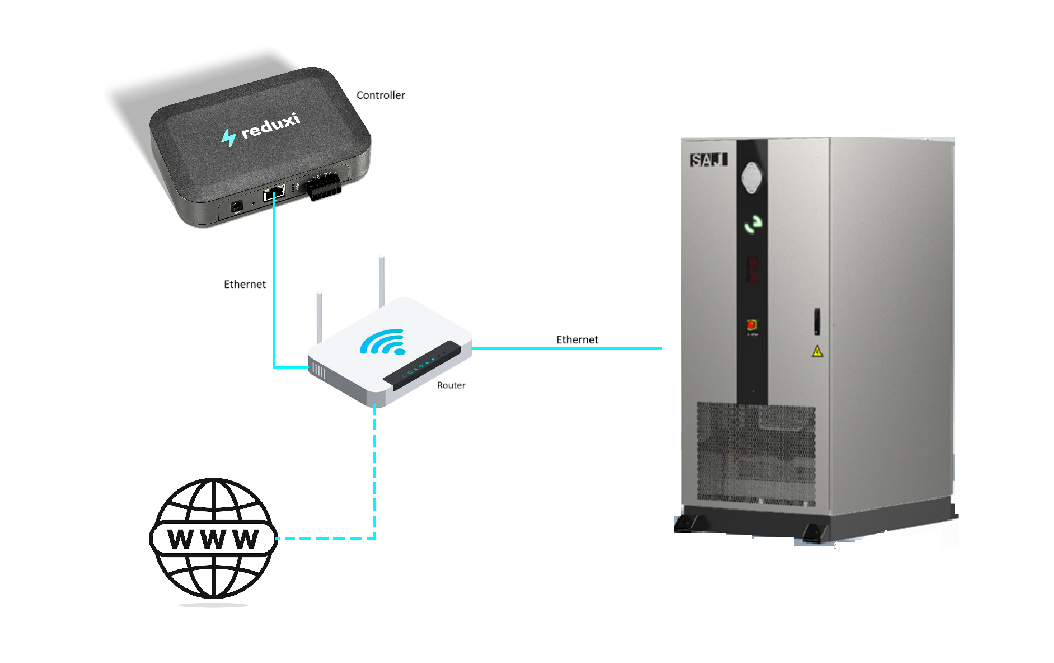

Schema över nätverksanslutningen mellan en Reduxi Controller, en router och ett SAJ CM2-batteriskåp på vit bakgrund. Uppe till vänster: svart Reduxi Controller med reduxi-logotypen, etikett Controller. I mitten: vit Wi-Fi-router med två antenner, etikett Router. Till höger: högt grått batteriskåp med SAJ-logotyp upptill, svart frontfält och ventilationsgaller längst ned. Linjer: heldragen blå linje med etiketten Ethernet från Controller ned till Router, heldragen blå linje med etiketten Ethernet från Router till SAJ-skåpet, streckad ljusblå linje från Router ned till en jordglobsikon med bokstäverna WWW (internet).
3 Logga in på Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
4 Lägg till SAJ CM2 i Reduxi
Följ de här stegen för att lägga till en ny SAJ CM2 eller redigera en befintlig.
4.1 Grundinställningar
Logga in lokalt i Reduxi Configurator på controllern (se punkt 3) och klicka på + Add device.
Textbeskrivning av bilden
Skärmdump av vänster sidofält i Reduxi Configurator. Överst: reduxi-logotypen med texten CONFIGURATOR. Hopfällda avsnitt: Devices (plusikon) och Strategies (plusikon). Under dem två knappar bredvid varandra: Add device (plusikon, markerad med en blå ruta) och Add strategy (plusikon). Under dem två poster: Settings och Profile. Ytan till höger om sidofältet är tom och vit.
I första steget (grundinställningar) väljer du enhetens grundläggande parametrar:
- Device type:
Hybrid Inverter - Type:
SAJ CM2 - Name: ett namn som passar modellen
Textbeskrivning av bilden

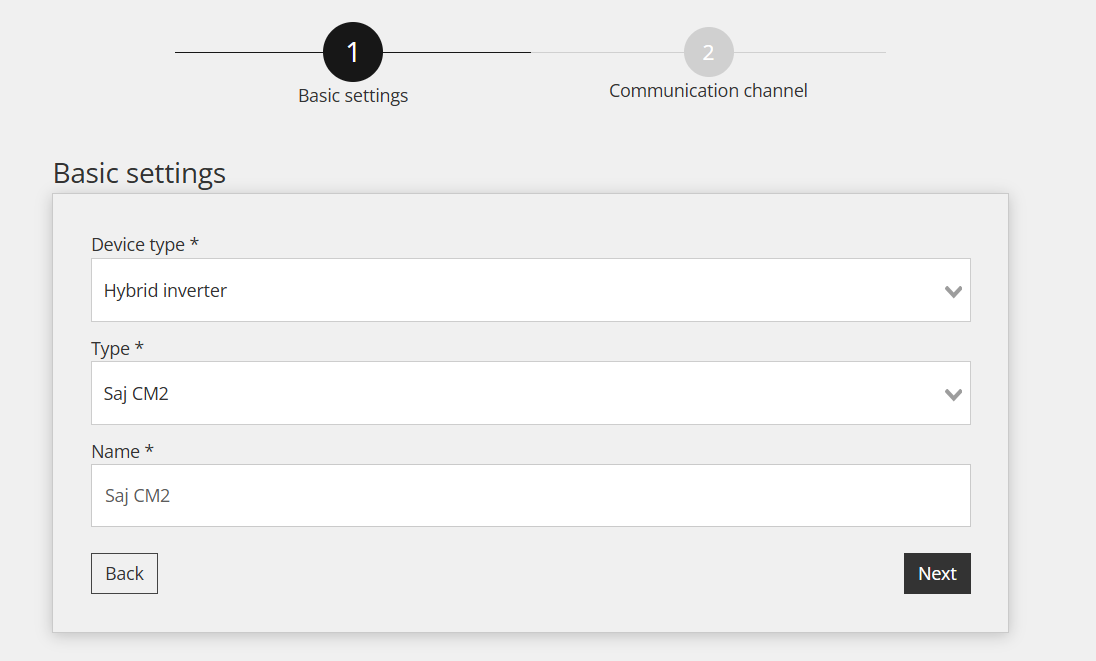

Skärmbild av enhetsguiden i Reduxi Configurator, steg 1 Basic settings. Stegindikator: 1 Basic settings (aktivt), 2 Communication channel (grått). Rubrik: Basic settings. Fält: Device type *: Hybrid inverter, Type *: Saj CM2, Name *: Saj CM2. Knappar: Back, Next.
4.2 Kommunikationsinställningar
Ange det Modbus ID och den IP-adress som du fick från SAJ CM2-systemet.
Textbeskrivning av bilden

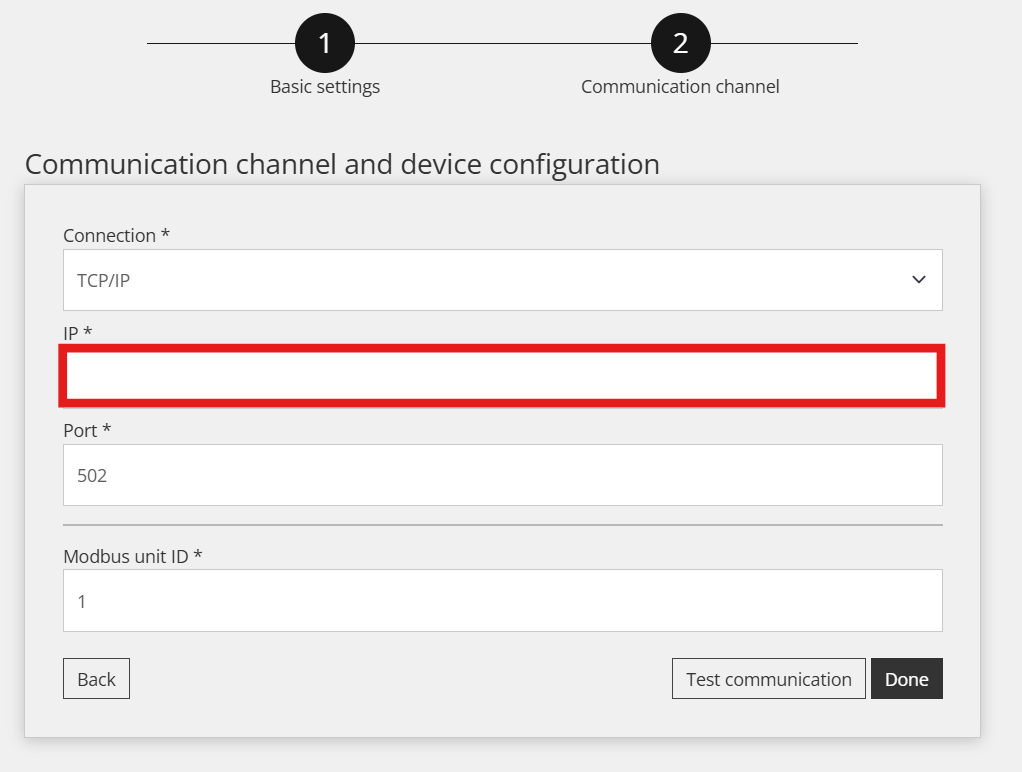

Skärmbild av enhetsguiden i Reduxi Configurator, steg 2 Communication channel. Stegindikator: 1 Basic settings, 2 Communication channel (aktivt). Rubrik: Communication channel and device configuration. Fält: Connection *: TCP/IP, IP *: tomt, markerat med en röd ruta, Port *: 502, Modbus unit ID *: 1. Knappar: Back, Test communication, Done.
4.3 Testa kommunikationen
Klicka på Test communication längst ned i guiden. Testet läser av SAJ CM2 en gång och sparar ingenting. Om testet lyckas klickar du på Done: bara Done skapar enheten.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
Om testet misslyckas kontrollerar du att du har angett rätt Modbus ID och IP-adress. Om problemet kvarstår kontaktar du Reduxis supportteam.
5 Kontrollera avläsningarna
5.1 Senaste mätvärden
När kommunikationen är upprättad kontrollerar du värdena under Devices – SAJ CM2 i Reduxi Configurator som ett extra test.
Textbeskrivning av bilden

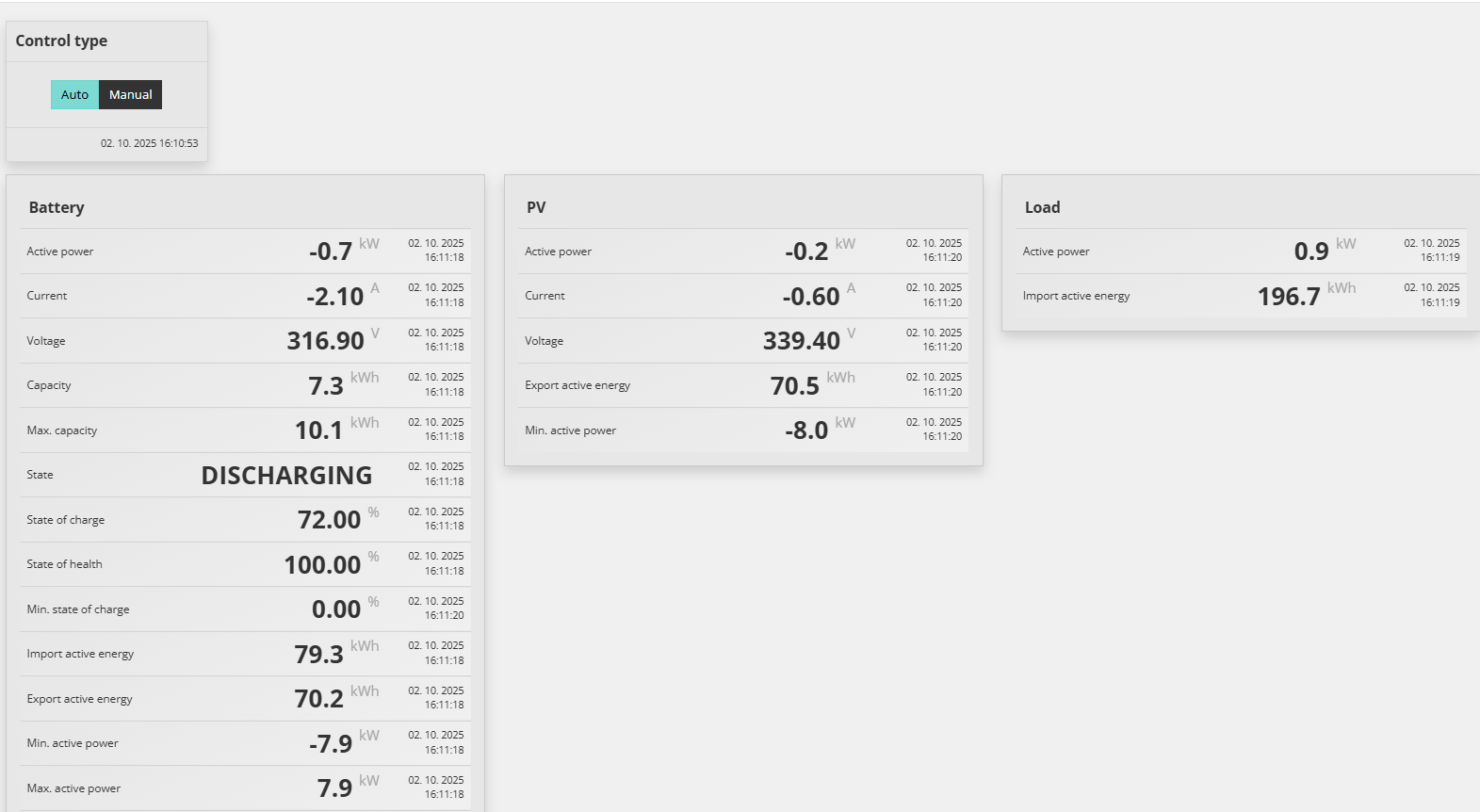

Skärmbild av vyn Last measurements för SAJ CM2 i Reduxi Configurator (sidhuvud och vänster meny ingår inte i bilden). Kort Control type: reglage Auto (markerat grönt) och Manual, tidsstämpel 02. 10. 2025 16:10:53. Kort Battery: Active power: -0.7 kW, Current: -2.10 A, Voltage: 316.90 V, Capacity: 7.3 kWh, Max. capacity: 10.1 kWh, State: DISCHARGING, State of charge: 72.00 %, State of health: 100.00 %, Min. state of charge: 0.00 %, Import active energy: 79.3 kWh, Export active energy: 70.2 kWh, Min. active power: -7.9 kW, Max. active power: 7.9 kW. Kort PV: Active power: -0.2 kW, Current: -0.60 A, Voltage: 339.40 V, Export active energy: 70.5 kWh, Min. active power: -8.0 kW. Kort Load: Active power: 0.9 kW, Import active energy: 196.7 kWh. Tidsstämplarna är 02. 10. 2025, mellan 16:11:18 och 16:11:20.
5.2 Aktivera styrning via Reduxi
För avancerad batteristyrning integrerar du enheten i Reduxi-strategin. Under Devices – SAJ CM2 i Reduxi Configurator ställer du in control type på AUTO. Först då påverkar strategikommandona batteriet.
För maximal flexibilitet och lägre energikostnader med dynamiska priser och dynamiska tariffer definierar du en strategi enligt beskrivningen i Strategier för Reduxi Controller.
När du har lagt till enheten kan du också övervaka och styra den i Reduxi-appen.
✓ Sammanfattning
Förberedelser (punkt 1–2): Använd manualerna för SAJ CM2. Anslut CM2 till den lokala routern med Ethernet, i samma nätverk som Reduxi Controller.
SAJ CM2 (punkt 2): Modbus TCP/IP måste vara öppet. Port 502 öppnas automatiskt. Notera IP-adressen och Modbus ID.
Lägg till i Reduxi (punkt 3–4): Logga in i Reduxis webbgränssnitt. Lägg till enheten, ange Modbus ID och IP-adress och kör Test communication.
Driftsätt (punkt 5): Kontrollera de senaste mätvärdena. Ställ in control type på AUTO och definiera en strategi.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Kommunikationstestet misslyckas | Kontrollera Modbus ID och IP-adressen. Kontrollera att SAJ CM2 och Reduxi Controller är i samma nätverk. Kontrollera att Modbus TCP/IP är öppet. |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
