Installation och konfiguration för gemensamma produktionsanläggningar (GEA) och energigemenskaper (EEG)

Hela guiden i en enda artikel: grunderna för den gemensamma hårdvaran, därefter separat konfigurationen för en EEG (punkt 6, MQTT) och för en GEA (punkt 7, lokalt via Wi‑Fi/RTU).

⚠️ Behörig elektriker krävs

👥 Målgrupp: installationspartner och tekniker

📋 I den här artikeln

Mål och grundprincip för installationen
Deltagare med en produktionsanläggning eller ett batterilager
Deltagare med ren energiförbrukning
- Anslutning till elmätaren
- Strömförsörjning till P1 Ultra
App- och molnåtkomst
Översikt över systeminstallationen
Konfigurera EEG (P1 Ultra-anslutning via MQTT)
Konfigurera GEA (P1 Ultra-anslutning lokalt via Wi‑Fi/RTU)
Sammanfattning
Vanliga problem
Relaterade artiklar

1 Mål och grundprincip för installationen

För att en gemensam produktionsanläggning (GEA) eller en energigemenskap (EEG) ska kunna styras i realtid måste alla relevanta producenter och konsumenter vara utrustade med lämpliga Reduxi-komponenter.

⚠️

Planera för en behörig elektriker i god tid Allt arbete i eller på mätarskåpet (montering av styrenheten och P1 Ultra, anslutning till mätaren och strömförsörjningen) får bara utföras av en behörig elektriker i enlighet med lokala bestämmelser. Elektrikern ska redan vara med i tidsplaneringen — inte bokas först på installationsdagen.

⚠️

Begär inloggningsuppgifter i god tid (för en EEG) MQTT-anslutningen (EEG, se ⁠Punkt 6⁠) kräver ett användarnamn och ett lösenord till Reduxis MQTT-broker. Du kan begära dem från Reduxis support — helst innan installationen börjar, så att de finns till hands när du ställer in på plats.

🧰

Verktyg och material som behövs Ha följande redo innan du börjar:

P1 Ultra-enheter — en per mätpunkt
Reduxi Controller (för producerande deltagare)
Skruvmejsel för montering i mätarskåpet
Eluttag nära mätarskåpet (för P1 Ultras nätadapter)
Beroende på anslutningstyp: LAN-/RS485-kabel eller uppgifterna för det lokala Wi‑Fi-nätverket
Dator eller surfplatta med internetanslutning (för att nå Reduxi Configurator)
Åtkomst till Reduxi Configurator eller Reduxi Cloud

ℹ️

Två typer av deltagare I en GEA eller en EEG skiljer man i grunden mellan deltagare med styrbar produktion eller lagring och deltagare med ren energiförbrukning. Vilken hårdvara som krävs beror på vilken grupp en deltagare tillhör.

Det finns ingen gräns för antalet deltagande producenter eller konsumenter. Det enda som spelar roll är att de nödvändiga mätningarna kan fångas vid respektive mätpunkt och överföras till Reduxi-systemet.

🔀

EEG och GEA: samma hårdvara, olika uppkoppling Punkt 2–5 gäller oförändrade för båda lösningarna. Hur P1 Ultra-enheterna sedan kommunicerar med varandra och med styrenheten skiljer sig däremot i grunden. Känner du redan till grunderna? Fortsätt till:

Punkt 6 — Konfiguration för en EEG (MQTT)
Punkt 7 — Konfiguration för en GEA (lokalt via Wi‑Fi/RTU)

2 Deltagare med en produktionsanläggning eller ett batterilager

För deltagare med styrbar produktion eller lagring installeras en Reduxi Controller. Det gäller bland annat:

Solcellsanläggningar (PV)
Batterilager
Andra styrbara energiproducenter
Kombinationer av en PV-anläggning och ett batterilager

Styrenheten installeras där den aktuella produktionsanläggningen eller lagringen tekniskt kan anslutas och styras. Den sköter kommunikationen med de befintliga enheterna och gör det möjligt att styra den producerade eller lagrade energin.

Rekommenderas

DIN-skenevariant

Monteras direkt i mätarskåpet — platsbesparande och utan ett separat hölje.

Textbeskrivning av bilden

Foto av en liten vit och ljusgrå enhet i DIN-skenehölje mot vit bakgrund, med en logotyp tryckt på frontpanelen, två RJ45-nätverksportar, en liten knapp eller öppning och ett grönt skruvplintblock på högra sidan. Ingen annan läsbar text.

Fristående variant

Fristående installation utanför mätarskåpet, t.ex. när det inte finns plats inuti det.

Textbeskrivning av bilden

Foto av en liten mörkgrå platt lådenhet sedd snett, med två RJ45-nätverksportar bredvid varandra på framsidan, mot vit bakgrund. Ingen läsbar text eller etiketter.

Flera producenter inom samma GEA/EEG

Om det finns flera producenter i en gemenskap får varje producent en egen Reduxi Controller. Exempel:

Deltagare	Plant	Styrenheter som krävs
Producent 1	PV-anläggning	1× Reduxi Controller
Producent 2	PV-anläggning + batterilager	1× Reduxi Controller
Ytterligare producenter	samma princip	1× Reduxi Controller vardera

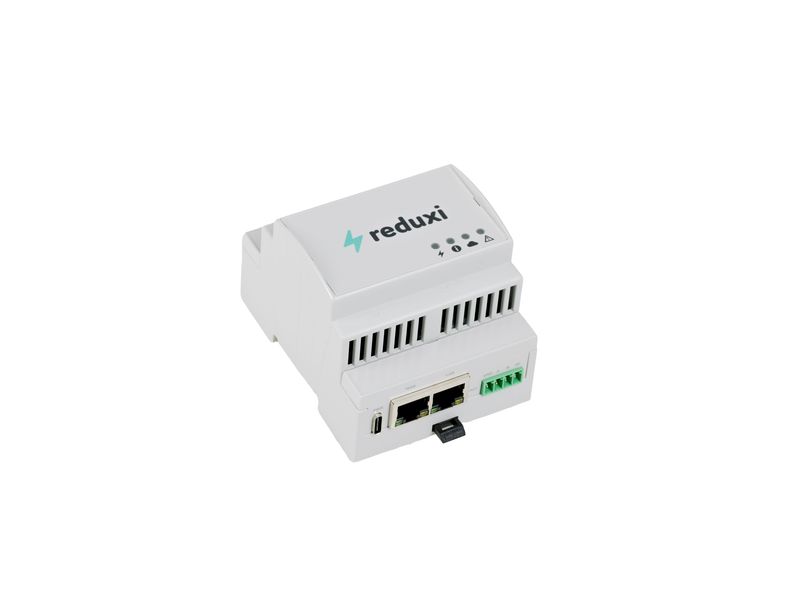

Foto av en ljusgrå Reduxi-styrenhet för DIN-skena med två RJ45-portar och grönt plintblock

Textbeskrivning av bilden

Foto av en Reduxi-styrenhet i ett ljusgrått DIN-skenehölje mot vit bakgrund, sedd snett uppifrån. Ovansidan är tryckt med reduxi-logotypen och fyra små statuslysdioder med symboler (blixt, cirkel, moln, varningstriangel). Framsidan har ventilationsspringor, en liten port i USB-C-stil till vänster, två RJ45-nätverksportar bredvid varandra, en svart liten kontakt eller ett kort som sticker ut under portarna och ett grönt 4-poligt skruvplintblock till höger.

Reduxi Controller — DIN-skenevariant (monterad i mätarskåpet)

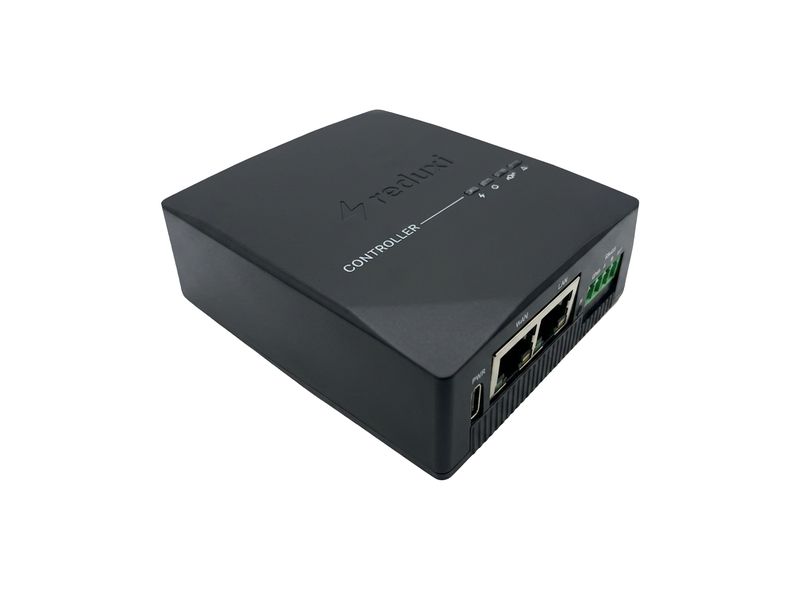

Foto av den mörkgrå fristående lådan Reduxi Controller med två RJ45-portar och grönt plintblock

Textbeskrivning av bilden

Foto av den fristående varianten av Reduxi Controller mot vit bakgrund: en platt mörkgrå låda sedd snett uppifrån. Ovansidan är tryckt med reduxi-logotypen och ordet "CONTROLLER", med fyra små statuslysdioder. Framkanten har en liten port i USB-C-stil till vänster, två RJ45-nätverksportar bredvid varandra och ett grönt skruvplintblock till höger.

Reduxi Controller — fristående variant (fristående installation)

En detaljerad steg-för-steg-guide för installationen finns i den länkade artikeln:

⚙️ Reduxi Controller — första installationen

3 Deltagare med ren energiförbrukning

För hushåll eller deltagare utan egen styrbar produktionsanläggning behövs i regel ingen Reduxi Controller. En P1 Ultra räcker för att fånga den aktuella förbrukningen.

✅

Elbilsladdare (EVSE), värmepatroner och liknande räknas också som rena förbrukare I en EEG kan även laddstationer (EVSE), värmepatroner eller liknande laster anslutas. Inte heller dessa behöver nödvändigtvis en egen Reduxi Controller, eftersom deras förbrukning fångas via P1 Ultra — en styrenhet behövs bara om lasten ska styras aktivt.

Standard

P1 Ultra Plus

Ansluts via Wi‑Fi. Förstahandsvalet när Wi‑Fi finns på plats.

Textbeskrivning av bilden

Foto av en liten svart enhet med en enda upprättstående antenn uppe till vänster och öppningar på framsidan, mot vit bakgrund. Ingen läsbar text eller etiketter.

P1 Ultra Pro

Erbjuder också ett SIM-kortsalternativ — för platser utan Wi‑Fi eller när en Wi‑Fi-anslutning medvetet undviks.

Textbeskrivning av bilden

Foto av en liten svart enhet med två upprättstående antenner uppe till vänster och öppningar på framsidan, mot vit bakgrund. Ingen läsbar text eller etiketter.

Anslutning till elmätaren

Varje ren förbrukare måste kunna fånga sin aktuella energiförbrukning vid respektive elmätare. För det ansluts P1 Ultra direkt till mätaren. Beroende på mätarmodell görs anslutningen via:

P1-port — direkt digitalt gränssnitt på mätaren
Infrarött gränssnitt (IR) — optisk avläsning, när ingen P1-port finns

P1 Ultra läser av mätarens aktuella mätvärden och gör dem tillgängliga för Reduxi-systemet / Reduxi Cloud för beräkning och styrning i realtid.

En översikt över alla mätarmodeller som stöds finns i den länkade artikeln:

📖 Kompatibla mätare och smarta elmätare

✅

Är mätaren inte kompatibel direkt? Om den befintliga mätaren inte är kompatibel med Reduxi direkt integreras den utan kostnad i Reduxi-systemet efter en genomförbarhetskontroll.

⚠️

Mätarbyte kan bli aktuellt i enskilda fall I sällsynta fall kan kontrollen visa att den befintliga mätaren inte kan integreras och först måste bytas ut. Det bör klargöras så tidigt som möjligt i installationsprocessen för att undvika förseningar.

Strömförsörjning till P1 Ultra

⚠️

En egen strömförsörjning krävs alltid P1 Ultra behöver alltid sin egen strömförsörjning — oavsett vilken elmätare eller mätarmodell som används.

Beroende på installationssituationen finns följande alternativ:

Nätadapter till ett vägguttag — det vanligaste alternativet; ett eluttag nära mätarskåpet bör planeras in.
Via RS485 — vid en lokal anslutning kan P1 Ultra få ström direkt via RS485-länken.
Via en USB-C-adapter till 2 stift (+/-) — för anslutning till en befintlig likströmskälla.

ℹ️

Styrenheten för DIN-skena (DIN) försörjer sig själv Reduxi Controller i DIN-skenevarianten har ett eget DIN-nätaggregat och behöver därför ingen ytterligare strömkälla.

Kontrollera följande före installationen:

Vilken elmätare är installerad?
Är mätaren kompatibel med Reduxi? (om inte: kostnadsfri integrering i Reduxi-systemet efter en kontroll — i enskilda fall är ett mätarbyte nödvändigt)
Används en P1-port eller ett infrarött gränssnitt?
Vilket av de tre alternativen för strömförsörjning är mest praktiskt på plats?

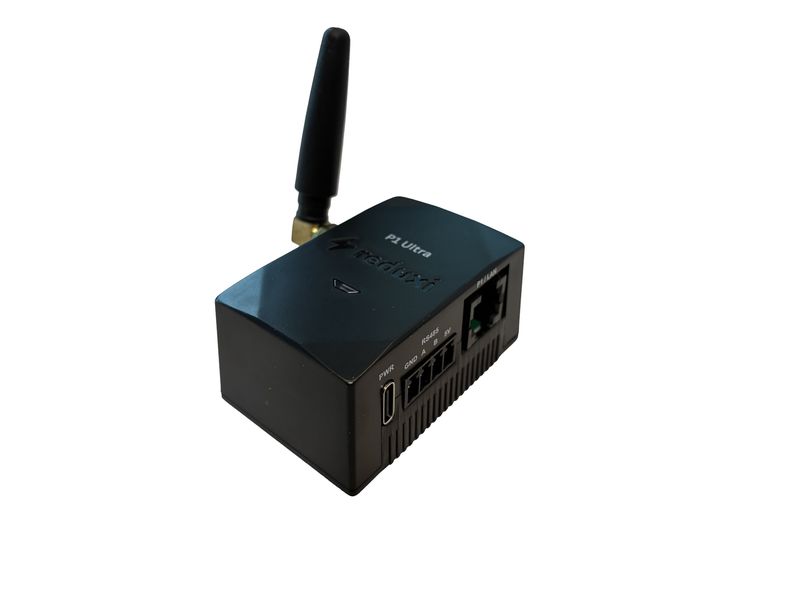

Foto av P1 Ultra: PWR-port, RS485-plintar GND A B 5V, P1/LAN RJ45-port, antenn

Textbeskrivning av bilden

Foto av P1 Ultra mot vit bakgrund: en liten svart rektangulär enhet med en svart stavantenn på en guldfärgad kontakt uppe till vänster. Ovansidan är tryckt med "P1 Ultra" och reduxi-logotypen. Framsidan har, från vänster till höger: en liten port märkt "PWR" (platt kontakt), ett 4-poligt skruvplintblock märkt "RS485" med stiftetiketterna "GND", "A", "B", "5V" och en RJ45-nätverksport märkt "P1/LAN" med en grön lysdiod under.

P1 Ultra Plus — ansluts via Wi‑Fi

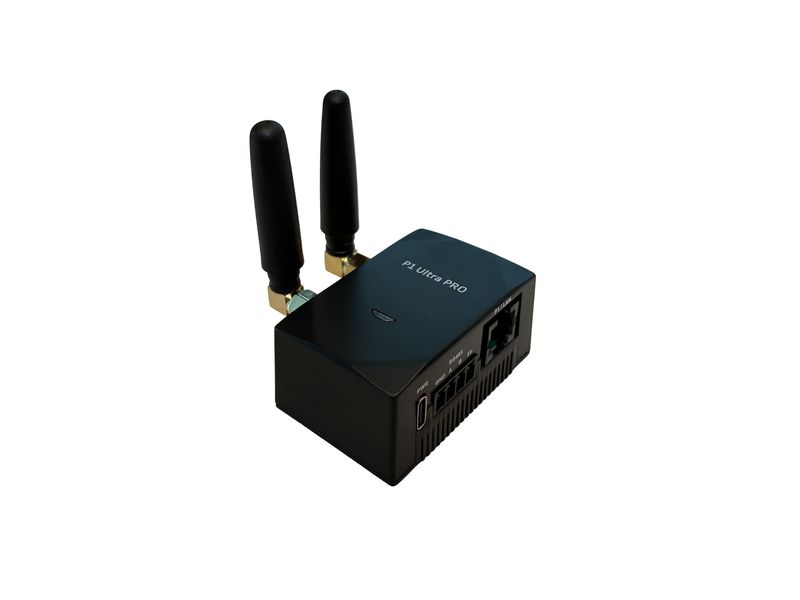

Foto av P1 Ultra PRO med två antenner, PWR-port, RS485-plintblock och RJ45-port

Textbeskrivning av bilden

Foto av P1 Ultra PRO mot vit bakgrund: en liten svart rektangulär enhet med två svarta stavantenner på guldfärgade kontakter uppe till vänster. Ovansidan är tryckt med "P1 Ultra PRO". Framsidan har, från vänster till höger: en platt kontaktport märkt "PWR", ett 4-poligt skruvplintblock märkt "RS485" med små stiftetiketter (GND, A, B) och en RJ45-nätverksport med en liten etikett ovanför och en grön lysdiod under.

P1 Ultra Pro — Wi‑Fi plus ett SIM-kortsalternativ

En detaljerad guide till anslutning och LED-status finns i den länkade artikeln:

🔌 P1 Ultra Plus/Pro — anslutning och LED-status

4 App- och molnåtkomst

Alla Reduxi-användare kan ladda ner Reduxi-appen på sin smartphone, skapa ett konto och använda den för att se sin egen förbrukning eller produktion. I appen — liksom på datorn — görs en visuell åtskillnad mellan el som kommer från EEG eller den gemensamma produktionsanläggningen och el som tas direkt från det allmänna nätet.

Åtkomstnivå	Who	Synliga data
Aggregatoråtkomst	Behöriga organ / administratörer för EEG	Alla deltagare i EEG — förbrukning och produktion totalt samt per enskild deltagare
Deltagaråtkomst	Enskilda deltagare (hushåll, producenter)	Endast sina egna komponenter plus relevant tilläggsinformation som nätuttag och EEG-uttag

Behöriga organ i en EEG får alltså aggregatoråtkomst till Reduxi Cloud med överblick över alla deltagare, medan enskilda deltagare bara ser sina egna komponenter och den tilläggsinformation som är relevant för dem.

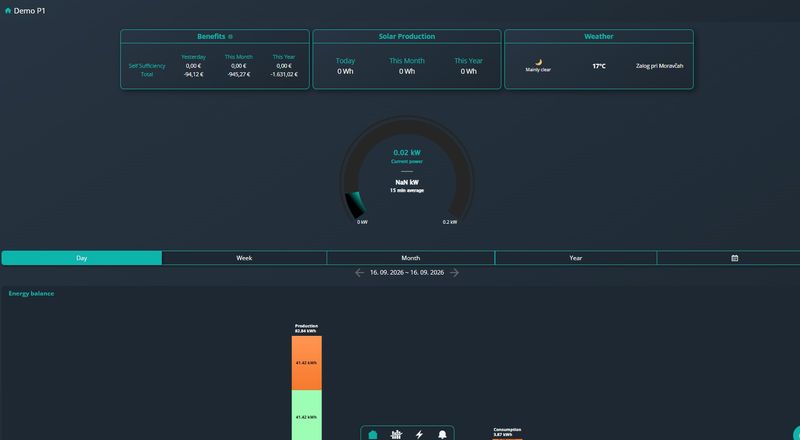

Deltagarvyn i Reduxi Cloud Demo P1: förmåner, solproduktion, väder, mätare för aktuell effekt, energibalans

Deltagaråtkomst — bara deltagarens egna komponenter och tilläggsinformation syns

Textbeskrivning av bilden

Skärmbild av webbappen Reduxi Cloud i mörkt tema, deltagarvy, platsnamnet "Demo P1" uppe till vänster (inget sidofält syns). Kort överst: "Benefits" med raderna Self Sufficiency och Total, kolumnerna Yesterday, This Month, This Year (Self Sufficiency: 0,00 €, 0,00 €, 0,00 €; Total: -94,12 €, -945,27 €, -1.631,02 €); "Solar Production" (Today 0 Wh, This Month 0 Wh, This Year 0 Wh); "Weather" (17°C, Zalog pri Moravčah, Mainly clear). Under: en halvcirkelformad mätare som visar "0.02 kW Current power" och "NaN kW 15 min average", skala 0 kW till 0.2 kW. Periodknappar: Day (vald), Week, Month, Year och en kalenderikon; datumintervallet "16. 09. 2026 - 16. 09. 2026" med pilar. Avsnittet "Energy balance" med en stapel "Production" (cirka 82.84 kWh, uppdelad i två delar på cirka 41.42 kWh vardera, orange och grön) och en andra liten stapel "Consumption" (cirka 5.87 kWh, delvis avskuren). Ett ikonfält längst ned med fyra ikoner syns. Bilden är avskuren längst ned.

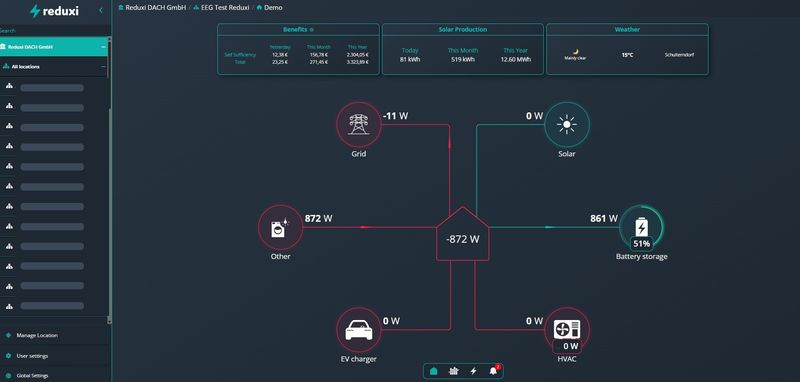

Aggregatorvyn i Reduxi Cloud: EEG Test Reduxi demo, platslista, energiflöde med nät, sol, batteri 51 %

Aggregatoråtkomst — översikt över alla deltagare i EEG (namnen i listan är överstrukna)

Textbeskrivning av bilden

Skärmbild av webbappen Reduxi Cloud i mörkt tema, aggregatorvy. Sökväg överst: Reduxi DACH GmbH / EEG Test Reduxi / Demo. Vänster sidofält: sökfält, den valda posten "Reduxi DACH GmbH" (turkos), "All locations", en lista med cirka 12 platsrader med namn och längst ned "Manage Location", "User settings", "Global Settings". Sammanfattningskort överst: "Benefits" (Self-Sufficiency och Total, kolumnerna Yesterday, This Month, This Year; värden 12,38 €, 156,78 €, 2.304,05 € och 23,25 €, 271,45 €, 3.323,89 €), "Solar Production" (Today 81 kWh, This Month 519 kWh, This Year 12.60 MWh), "Weather" (15°C, Schutterndorf, partly clear). Energiflödesdiagram: Grid -11 W, Solar 0 W, Other 872 W, central husikon -872 W, Battery storage 861 W med 51%, EV charger 0 W, HVAC 0 W (0 W under den). Ikonfält längst ned med fyra ikoner, den sista med en röd notispunkt.

5 Översikt över systeminstallationen

Roll	Hårdvara som krävs	Anmärkning
Producent (PV, lagring, PV + lagring, andra styrbara producenter)	1× Reduxi Controller per anläggning	DIN-skena i mätarskåpet eller fristående
Flera producenter inom samma gemenskap	1× Reduxi Controller per producent	skalar efter behov
Ren förbrukare (utan egen produktion)	1× P1 Ultra Plus (eller Pro om Wi‑Fi saknas)	ingen styrenhet behövs
Varje relevant mätpunkt	1× P1 Ultra Plus/Pro vid elmätaren	grunden för insamling av realtidsdata

De aktuella mätvärdena från alla deltagare utgör tillsammans grunden för realtidsstyrningen av den gemensamt producerade energin. Härifrån skiljer sig resten av installationen beroende på konfigurationen — se Punkt 6⁠ (EEG) eller Punkt 7⁠ (GEA).

6 Konfigurera EEG (P1 Ultra-anslutning via MQTT)

⚠️

Observera: behörig elektriker krävs Arbete i mätarskåpet får bara utföras av en behörig elektriker (se ⁠Punkt 1⁠).

Arkitektur

I en energigemenskap (EEG) är deltagarna ofta spridda över flera mätpunkter eller platser. För att alla mätvärden ska kunna samlas centralt kommunicerar varje P1 Ultra via MQTT med både Reduxi Cloud och gemenskapens huvudstyrenhet. Huvudstyrenheten sköter realtidsstyrningen över alla deltagare, medan molnet står för datalagring, tilldelning och åtkomst via app/webb.

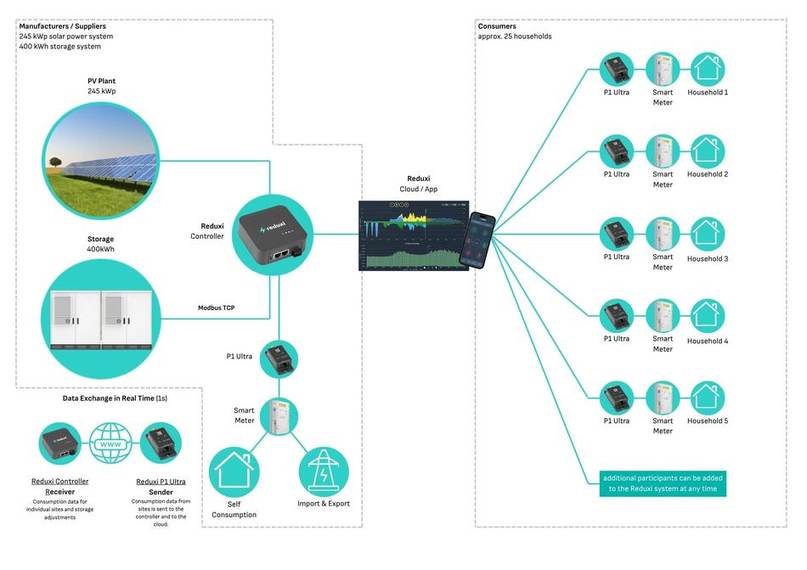

Diagram: EEG-exempel med 245 kWp PV, 400 kWh lagring, Reduxi Controller och 25 hushåll med P1 Ultra

Textbeskrivning av bilden

Diagram över ett exempel på en EEG-installation: en huvudanläggning med PV-anläggning och lagring som försörjer cirka 25 hushåll. Vänster streckad ruta "Manufacturers / Suppliers" med texten "245 kWp solar power system, 400 kWh storage system". Inuti: "PV Plant 245 kWp" (foto av ett solcellsfält) och "Storage 400kWh" (foto av lagringsskåp), båda förbundna med linjer till "Reduxi Controller" (svart ruta med två nätverksportar); lagringslinjen är märkt "Modbus TCP". Under styrenheten: "P1 Ultra" ansluten till "Smart Meter", som förgrenas till "Self Consumption" (husikon) och "Import & Export" (elmastikon). Styrenheten är ansluten till "Reduxi Cloud / App" (skärmbild av instrumentpanel och telefon). Höger streckad ruta "Consumers, approx. 25 households": fem rader, var och en "P1 Ultra", "Smart Meter", "Household 1" till "Household 5", förbundna med linjer från molnet/appen. En turkos ruta längst ned: "additional participants can be added to the Reduxi system at any time". Nere till vänster en streckad ruta "Data Exchange in Real Time (1s)": en ikon för Reduxi-styrenhet och en ikon för P1 Ultra förbundna via en jordglob (www). Etiketter: "Reduxi Controller Receiver: Consumption data for individual sites and storage adjustments" och "Reduxi P1 Ultra Sender: Consumption data from sites is sent to the controller and to the cloud".

Exempel på installation: EEG med en PV-anläggning (245 kWp) och lagring (400 kWh) som huvudanläggning, cirka 25 deltagare — varje P1 Ultra kommunicerar med Reduxi Cloud och huvudstyrenheten via internet

Förutsättningar

Internetåtkomst vid varje mätpunkt (Wi‑Fi eller SIM-anslutning via P1 Ultra Pro)
Reduxi Controller är redan konfigurerad som gemenskapens huvudstyrenhet
P1 Ultra-enheterna är redan anslutna till respektive elmätare (se ⁠Punkt 3⁠)
Åtkomst till den här EEG:ns MQTT-uppgifter från Reduxi Cloud — användarnamn och lösenord kan begäras från Reduxis support; gör det helst innan installationen börjar

Förbereda MQTT-uppgifter och huvudstyrenheten

Uppgifterna för MQTT-anslutningen anges direkt på huvudstyrenheten via dess webbgränssnitt (Reduxi Configurator). Följ den här sökvägen i vänstermenyn:

Settings

Öppna Settings i huvudmenyn till vänster.

System

Välj undermenyn System.

Connector

Fortsätt i området Connector.

MQTT v3

Öppna avsnittet MQTT v3 — här anges uppgifterna.

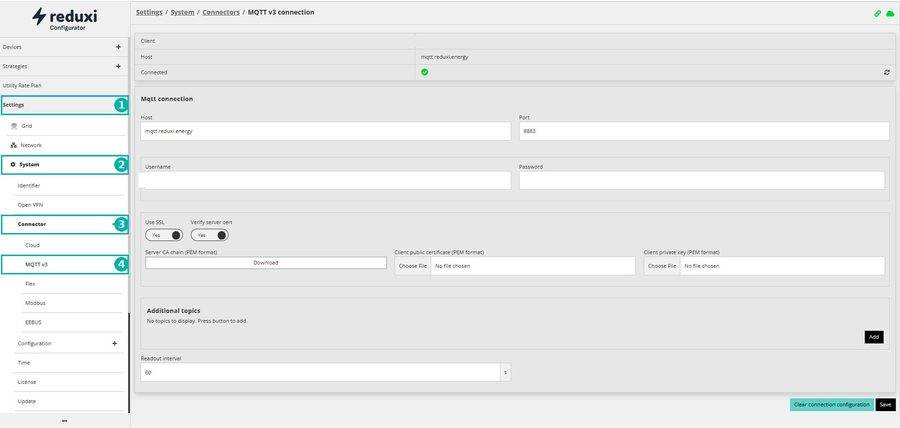

Textbeskrivning av bilden

Skärmbild av sidan "Settings / System / Connectors / MQTT v3 connection" i Reduxi Configurator, med en grön länkikon och en grön molnikon uppe till höger. Vänstermeny: Devices (+), Strategies (+), Utility Rate Plan, Settings (märke 1), Grid, Network, System (märke 2), Identifier, Open VPN, Connector (märke 3), Cloud, MQTT v3 (märke 4, vald), Flex, Modbus, EEBUS, Configuration (+), Time, License, Update. Statustabell: Client: (tomt); Host: mqtt.reduxi.energy; Connected: grön bock med en uppdateringsikon. Avsnittet "Mqtt connection": Host: mqtt.reduxi.energy; Port: 8883; Username: tomt; Password: tomt; Use SSL: reglage på (Yes); Verify server cert: reglage på (Yes); Server CA chain (PEM format): knappen Download; Client public certificate (PEM format): Choose File, No file chosen; Client private key (PEM format): Choose File, No file chosen. Avsnittet "Additional topics": texten "No topics to display. Press button to add." med knappen Add. Readout interval: 60 s. Knappar längst ned: turkos "Clear connection configuration" och svart Save.

Reduxi Configurator: Settings → System → Connector → MQTT v3 (uppgifterna är överstrukna i bilden)

Fyll i följande fält under MQTT v3 connection:

Host och Port — adressen till Reduxis MQTT-broker (mqtt.reduxi.energy, port 8883)
Username och Password — de uppgifter som Reduxi har tillhandahållit för den här EEG:n
Use SSL och Verify server cert — ange båda som Yes
Readout interval — 1 sekund rekommenderas för energigemenskaper (standardvärdet i fältet: 60 sekunder)

⚠️

Servercertifikat krävs Den krypterade anslutningen (SSL) kräver också serverns certifikat (Server CA chain, PEM-format). Knappen Download i området Connector är medvetet nedtonad i skärmbilden: den gör det bara möjligt att ladda ner ett certifikat som redan har laddats upp igen — en första nedladdning är inte möjlig på det här sättet. Certifikatet måste därför först laddas upp en gång på huvudstyrenheten innan det kan hämtas igen med den här knappen.

Det aktuella giltiga servercertifikatet för engångsuppladdningen kan laddas ner här:

⬇ Ladda ner servercertifikat

När uppgifterna har sparats visar sidan Connector den aktiva anslutningen till MQTT-brokern: Client ID, Host och en grön bock bredvid Connected. Det kan ta upp till cirka 1 minut innan den visas efter att du har sparat.

MQTT-status i Reduxi Configurator: host mqtt.reduxi.energy, Connected visas med en grön bock

Textbeskrivning av bilden

Beskuren skärmbild av Reduxi Configurator som visar en liten tabell med rubrikraden "Client". Raden "Host": mqtt.reduxi.energy. Raden "Connected": en grön cirkel med en vit bock och en uppdateringsikon i radens högra ände. Det visar att MQTT-anslutningen är aktiv.

Reduxi Configurator: statusen för Connector — anslutningen till MQTT-brokern har upprättats

Konfigurera P1 Ultra för MQTT

Förutom huvudstyrenheten måste varje enskild P1 Ultra också ställas in för MQTT via sitt eget webbgränssnitt. Öppna då fliken Services i menyn (punkt 1 i bilden).

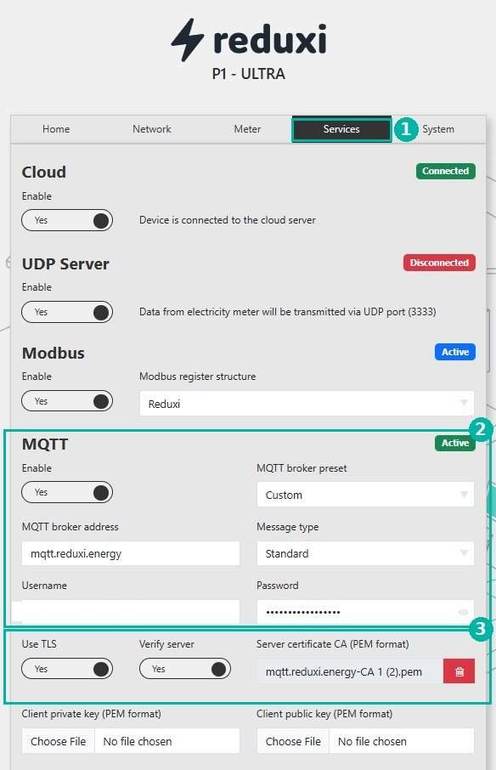

Fliken Services på P1 Ultra: MQTT aktivt, broker mqtt.reduxi.energy, Custom preset, TLS på, CA-fil inläst

Textbeskrivning av bilden

Skärmbild av det lokala webbgränssnittet för P1 Ultra (rubrik: reduxi-logotyp och "P1 - ULTRA"). Flikar överst: Home, Network, Meter, Services (vald, turkos ruta, märke 1), System. Avsnitt i ordning. Cloud: grönt märke "Connected"; Enable: reglage Yes; text "Device is connected to the cloud server". UDP Server: rött märke "Disconnected"; Enable: reglage Yes; text "Data from electricity meter will be transmitted via UDP port (3333)". Modbus: blått märke "Active"; Enable: reglage Yes; Modbus register structure: Reduxi (rullgardinslista). MQTT (turkos ruta, märke 2): grönt märke "Active"; Enable: reglage Yes; MQTT broker preset: Custom (rullgardinslista); MQTT broker address: mqtt.reduxi.energy; Message type: Standard (rullgardinslista); Username: tomt; Password: maskerat med punkter (dolt, med en ögonikon). Andra turkosa rutan (märke 3): Use TLS: reglage Yes; Verify server: reglage Yes; Server certificate CA (PEM format): filnamnet "mqtt.reduxi.energy-CA 1 (2).pem" med en röd raderingsknapp (papperskorg). Under rutan: Client private key (PEM format): Choose File, No file chosen; Client public key (PEM format): Choose File, No file chosen.

Webbgränssnittet för P1 Ultra: Services → MQTT (användarnamnet är överstruket i bilden)

Ange samma uppgifter som på huvudstyrenheten i avsnittet MQTT (punkt 2 i bilden):

MQTT broker address — mqtt.reduxi.energy
Username och Password — de uppgifter som Reduxi har tillhandahållit för den här EEG:n
Use TLS och Verify server — ange båda som Yes (punkt 3 i bilden)
Server certificate CA (PEM format) — installera (ladda upp) servercertifikatet

Det är samma servercertifikat som används på huvudstyrenheten — ladda ner det igen här om det behövs:

⬇ Ladda ner servercertifikat

⚠️

Viktigt: glöm inte att spara När MQTT-uppgifterna har angetts och servercertifikatet har installerats måste konfigurationen på P1 Ultra bekräftas med Save — utan det här steget träder ändringarna inte i kraft.

Anteckna sedan Unit ID för P1 Ultra på fliken System (punkt 1 i bilden) — du behöver det i nästa steg när du lägger till enheten på huvudstyrenheten.

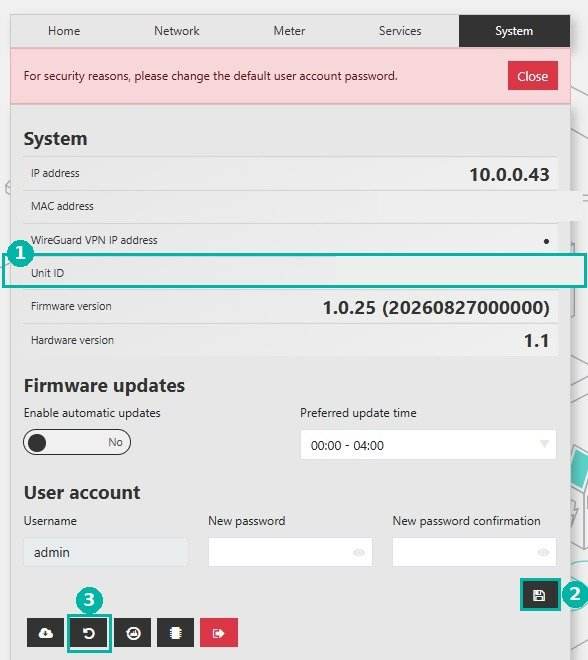

Fliken System på P1 Ultra: raden Unit ID markerad, firmware 1.0.25, knapparna för spara och starta om markerade

Textbeskrivning av bilden

Skärmbild av det lokala webbgränssnittet för P1 Ultra, fliken "System" vald. Flikar överst: Home, Network, Meter, Services, System. Ett rosa fält med texten "For security reasons, please change the default user account password." med en röd knapp "Close". Avsnittet "System": IP address: 10.0.0.43; MAC address: (tomt, överstruket); WireGuard VPN IP address: bara en punkt; Unit ID: (tomt, överstruket; raden markerad med en turkos ruta och märke 1); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1. Avsnittet "Firmware updates": Enable automatic updates: reglage No; Preferred update time: 00:00 - 04:00 (rullgardinslista). Avsnittet "User account": Username: admin; New password: tomt fält med en ögonikon; New password confirmation: tomt fält med en ögonikon. En spara-knapp (diskett) är markerad med märke 2. Nedre raden med fem ikonknappar: molnuppladdning, en pil för återställ/ladda om (markerad med märke 3), en cirkelformad ikon, en stackikon och en röd utloggningsikon.

Webbgränssnittet för P1 Ultra: System — anteckna Unit ID, spara och starta om enheten (Unit ID och MAC-adress är överstrukna i bilden)

Gör sedan följande:

Använd ikonen Save (punkt 2 i bilden) för att spara konfigurationen
Starta om enheten med ikonen Restart (punkt 3 i bilden)

Efter omstarten kan du kontrollera anslutningen på fliken Services. Om MQTT-anslutningen är aktiv visar avsnittet MQTT ett grönt märke Active — data skickas då kontinuerligt till MQTT-servern. Även här kan det ta upp till cirka 1 minut innan det visas efter omstarten:

Services på P1 Ultra: MQTT-status Active (grönt märke)

Textbeskrivning av bilden

Beskuren skärmbild av webbgränssnittet för P1 Ultra, sidan Services: en grå rad med etiketten "MQTT" till vänster och ett grönt märke med vit text "Active" till höger.

P1 Ultra: MQTT-anslutningen är aktiv

Tilldela deltagare på huvudstyrenheten

Slutligen måste varje P1 Ultra läggas till som en enhet på huvudstyrenheten. Välj då Add device i vänstermenyn (punkt 1 i bilden).

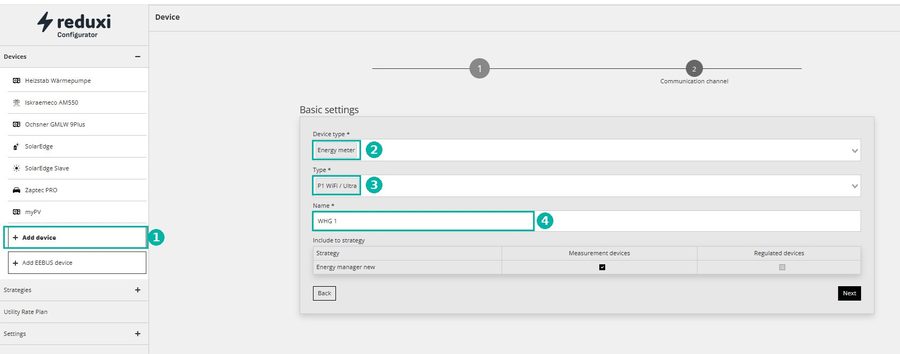

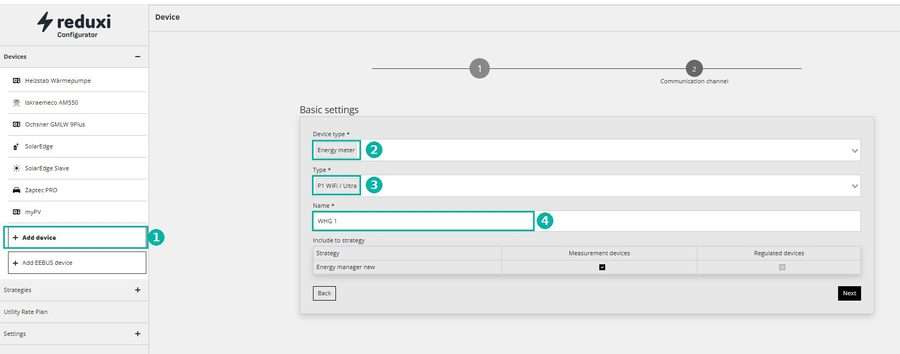

Add device, basic settings i Reduxi Configurator: type Energy meter, P1 WiFi / Ultra, name WHG 1

Textbeskrivning av bilden

Skärmbild av Reduxi Configurator, sidan "Device", steg 1 av en guide i 2 steg (steg 2 heter "Communication channel"), rubriken "Basic settings". Vänstermeny under "Devices": Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, därefter knappen "+ Add device" (markerad med en turkos ruta och märke 1) och "+ Add EEBUS device". Under: "Strategies", "Utility Rate Plan", "Settings". Formulärfält: Device type *: Energy meter (märke 2); Type *: P1 WiFi / Ultra (märke 3); Name *: WHG 1 (märke 4). Tabellen "Include to strategy" med kolumnerna Strategy, Measurement devices, Regulated devices: raden "Energy manager new" med Measurement devices ikryssad och Regulated devices inte ikryssad. Knappar: Back, Next.

Add device: ange Device type, Type och Name

Ange följande i steget Basic settings:

Device type — Energy meter (punkt 2 i bilden)
Type — P1 WiFi / Ultra (punkt 3 i bilden)
Name — en etikett för mätaren/deltagaren (t.ex. enhetsnummer eller deltagarens namn) (punkt 4 i bilden)

Fortsätt sedan till det andra steget med Next:

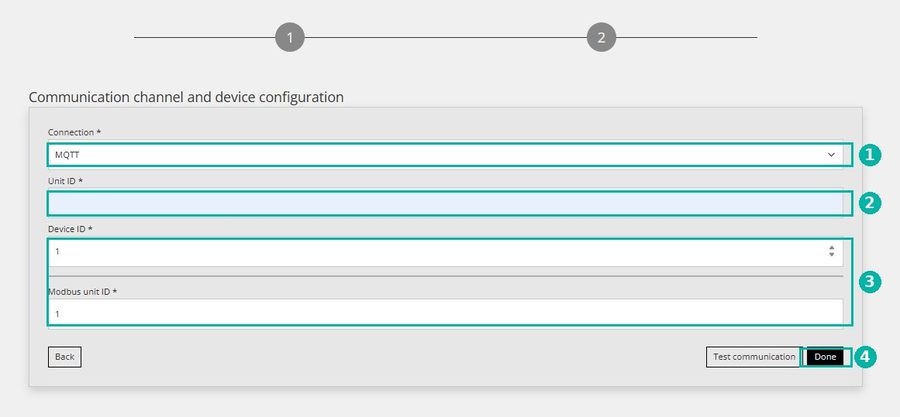

Guidens steg 2 i Reduxi Configurator: Connection MQTT, tomt Unit ID, Device ID 1, Modbus unit ID 1

Textbeskrivning av bilden

Skärmbild av guiden för att lägga till enhet i Reduxi Configurator, steg 2 av 2 (två numrerade cirklar överst), rubriken "Communication channel and device configuration". Fält: Connection *: MQTT (rullgardinslista, turkos ruta, märke 1); Unit ID *: tomt, ljusblått fält (märke 2); Device ID *: 1 med en snurra (märke 3); Modbus unit ID *: 1 (märke 3, en ruta runt båda fälten). Knappar: Back (vänster), Test communication och den svarta knappen Done (märke 4).

Add device: Connection MQTT, ange P1 Ultras Unit ID (Unit ID är överstruket i bilden)

Connection — välj MQTT (punkt 1 i bilden)
Unit ID — ange det Unit ID som du tidigare antecknade på P1 Ultra (punkt 2 i bilden)
Device ID och Modbus unit ID — lämna på standardvärdet 1 (punkt 3 i bilden)

Avsluta med Done (punkt 4 i bilden) — deltagaren har nu skapats och tilldelats på huvudstyrenheten.

Realtidsstyrning och prioriteringar

Gå till Strategy → Energy manager → fliken Included items på huvudstyrenheten för att definiera vilka enheter som mäts och vilka som styrs aktivt.

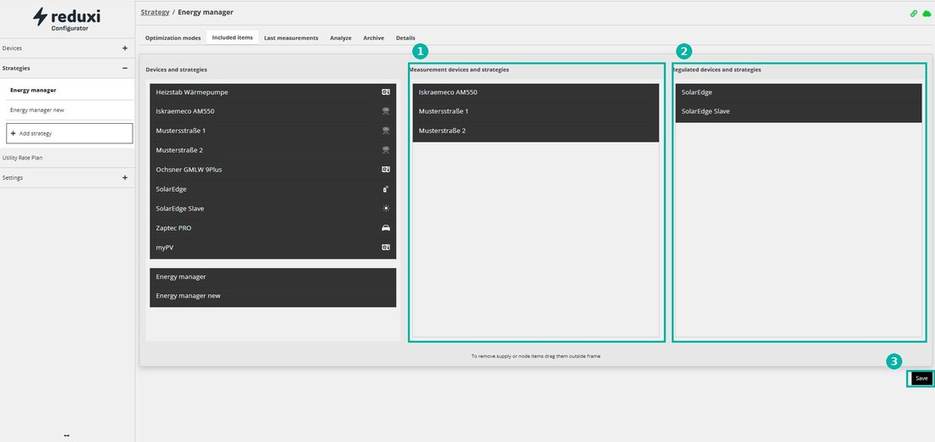

Strategin Included items i Reduxi Configurator: kolumnerna för measurement devices och regulated devices

Textbeskrivning av bilden

Skärmbild av Reduxi Configurator, sidan "Strategy / Energy manager", fliken "Included items" vald (övriga flikar: Optimization modes, Last measurements, Analyze, Archive, Details). Vänstermeny: Devices (+), Strategies (-) med posterna "Energy manager" (vald) och "Energy manager new", knappen "+ Add strategy", Utility Rate Plan, Settings (+). Tre kolumner. Vänster kolumn "Devices and strategies": Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; under dem en andra grupp: Energy manager, Energy manager new. Mittenkolumn "Measurement devices and strategies" (turkos ruta, märke 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Höger kolumn "Regulated devices and strategies" (turkos ruta, märke 2): SolarEdge, SolarEdge Slave. Tipstext längst ned: "To remove supply or node items drag them outside frame". Svart knapp "Save" nere till höger (turkos ruta, märke 3).

Reduxi Configurator: Strategy → Energy manager → Included items

Alla rena mätare/mätenheter (t.ex. en konsuments P1 Ultra) måste finnas med under Measurement devices and strategies (punkt 1 i bilden).
Alla enheter som ska styras aktivt (t.ex. växelriktare, laddbox, värmepatron) måste finnas med under Regulated devices and strategies (punkt 2 i bilden).
Tilldelningen görs med dra och släpp från listan Devices and strategies till vänster till önskad kolumn.
Ändringar måste alltid sparas med Save (punkt 3 i bilden).

Dessutom är det på fliken Optimization modes (punkt 1 i bilden, inom respektive strategi) som exportgränsen/importgränsen och styrstrategin ställs in:

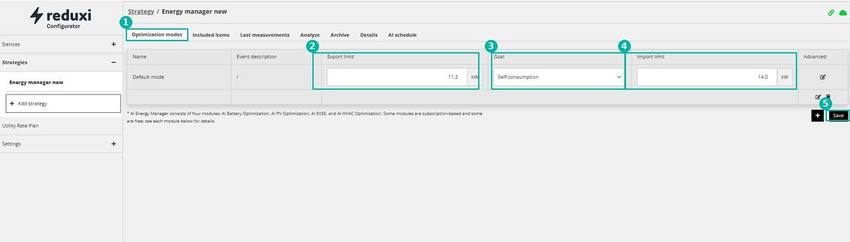

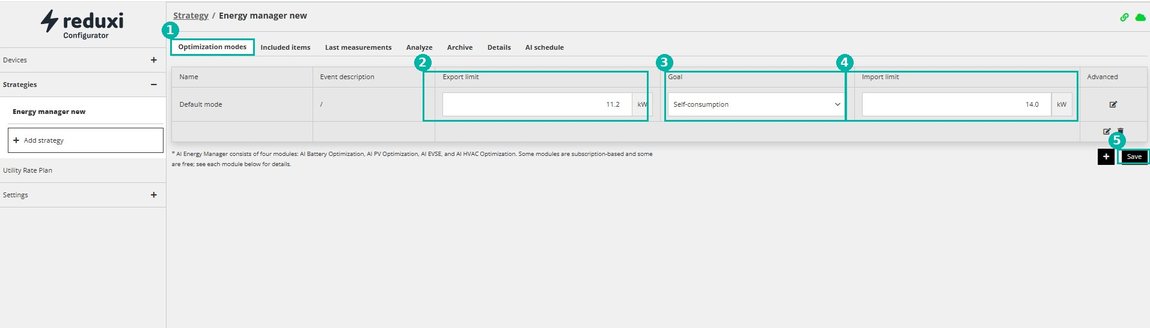

Optimization modes i Reduxi Configurator: Default mode, export limit 11.2 kW, self-consumption, import limit 14.0 kW

Textbeskrivning av bilden

Skärmbild av Reduxi Configurator, sidan "Strategy / Energy manager new", fliken "Optimization modes" vald (märke 1; övriga flikar: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Vänstermeny: Devices (+), Strategies (-) med "Energy manager new" vald, "+ Add strategy", Utility Rate Plan, Settings (+). Tabell med kolumnerna Name, Event description, Export limit, Goal, Import limit, Advanced. Rad: Name: Default mode; Event description: /; Export limit: 11.2 kW (märke 2); Goal: Self-consumption (rullgardinslista, märke 3); Import limit: 14.0 kW (märke 4); Advanced: redigeringsikon. En andra rad under är tom, med ikoner för redigera och ta bort. Fotnot: "* AI Energy Manager consists of four modules: AI Battery Optimization, AI PV Optimization, AI EVSE, and AI HVAC Optimization. Some modules are subscription-based and some are free; see each module below for details." Knappar: svart "+" och svart "Save" (turkos ruta, märke 5). Uppe till höger: en grön länkikon och en grön molnikon.

Reduxi Configurator: Strategy → Energy manager → Optimization modes — exportgräns/importgräns och styrmål

Export limit och Import limit — maximal inmatnings- eller uttagseffekt för anläggningen, i kW (punkt 2 och 4 i bilden).
Goal — styrmålet, oftast Self-consumption för energigemenskaper (punkt 3 i bilden): alla deltagares elförbrukning täcks gemensamt av produktionsanläggningen/produktionsanläggningarna.
Även här: bekräfta uppgifterna med Save (punkt 5 i bilden).

Funktionstest och driftsättning

Funktionstestet för EEG består i huvudsak av en rimlighetskontroll av de värden som har konfigurerats tidigare:

Alla P1 Ultra-enheter visar en aktiv MQTT-anslutning under Services (Active), och på huvudstyrenheten är anslutningen markerad som Connected under Connector (se ⁠Punkt 6.2⁠/⁠6.3⁠).
Om Active eller Connected inte visas kontrollerar du MQTT-uppgifterna, TLS-inställningarna och servercertifikatet en gång till både på P1 Ultra och på huvudstyrenheten — och se till att konfigurationen i varje fall har bekräftats med Save.
Varje deltagare är korrekt tilldelad som measurement device eller regulated device (se ovan).
Exportgränsen/importgränsen och styrmålet (Self-consumption) stämmer med anläggningens verkliga förhållanden.
De inkommande mätvärdena från deltagarna ser rimliga ut — inga uppenbart felaktiga eller saknade värden.

När alla punkter är uppfyllda är EEG:n konfigurerad och redo för drift.

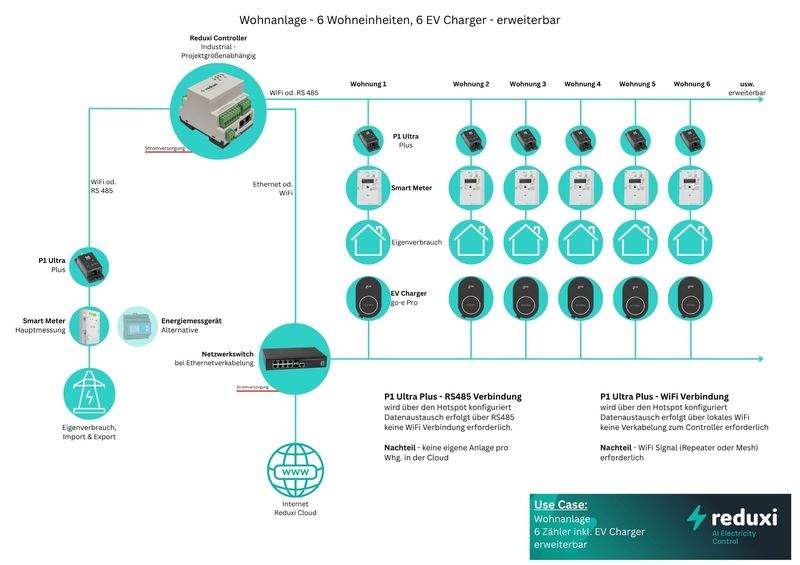

7 Konfigurera GEA (P1 Ultra-anslutning lokalt via Wi‑Fi/RTU)

⚠️

Observera: behörig elektriker krävs Arbete i mätarskåpet — särskilt RTU-kopplingen — får bara utföras av en behörig elektriker (se ⁠Punkt 1⁠).
