Kako povezati razsmernik SolarEdge (serijska povezava) z Reduxi Controller
Reduxi in sončne elektrarne SolarEdge omogočajo optimizacijo proizvodnje energije, večjo prožnost, nižje stroške in večjo trajnost.
1 Povezava Reduxi Controller z razsmernikom
1.1 Dokumentacija SolarEdge
SolarEdge podrobno opisuje, kako povezati več razsmernikov z različnimi možnostmi komunikacije. Glejte aplikacijsko opombo: SolarEdge communication options (PDF).
1.2 Fizična povezava med Reduxi in razsmernikom

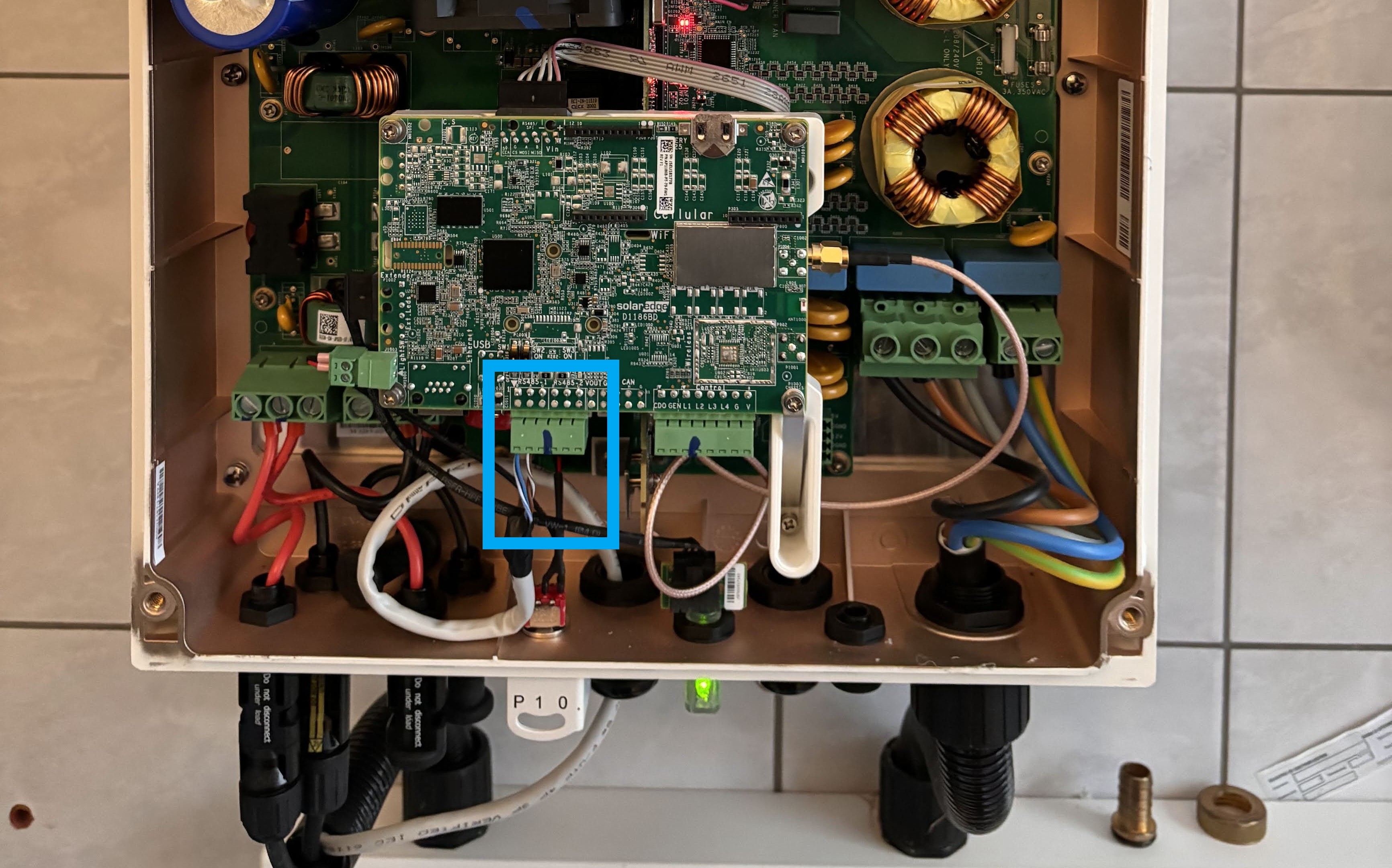

Reduxi Controller povežite s kontakti na tiskanem vezju razsmernika, kot je prikazano na sliki.
Besedilni opis te slike
Fotografija notranjosti odprtega razsmernika na obloženi steni. Zelena tiskana plošča z natisnjenim besedilom "solaredge D1186BD" ima označena območja: USB, Ethernet, Cellular, WiFi, Wireless, stikala SW1 do SW3, CAN. Na spodnjem robu plošče sta dva zelena vtična priključna bloka. Levi blok je pod natisnjenimi oznakami "RS485-1", "RS485-2", "VOUT" in "G" in je obdan z debelim modrim pravokotnikom. V ta blok od spodaj vstopajo tanke žice: modri in beli sukani žili, bela žica ter črna žica z rdečo žico. Na bloku je modra oznaka. Desni blok ima natisnjene oznake "CDO", "GEN", "L1", "L2", "L3", "L4", "G", "V" pod naslovom "Control" in ima modro oznako. Vidni so tudi: siv trakasti kabel na vrhu, bakrene tuljave, tripolni zeleni priključni bloki na levi in desni, rdeči in črni debeli kabli spodaj levo, bela zanka kabla, koaksialni antenski kabel z zlatim priključkom ter modre, rjave, sive in zeleno-rumene žice spodaj desno. V spodnjem delu drugega pogleda: kabelske uvodnice pod ohišjem, oznake "Do not disconnect under load" na DC priključkih, bela oznaka z besedilom "P 1 0." in zelena lučka. Medeninast spojnik in matica ležita na tleh na desni.
2 Povezava glavnega in podrejenih razsmernikov prek vodila BUS (serijsko)
Ta primer prikazuje, kako vzpostaviti serijsko povezavo med več razsmerniki. En razsmernik deluje kot glavni (master), drugi kot podrejeni (slave).

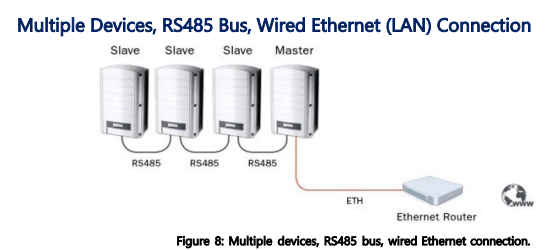

Slika prikazuje eno povezavo RS485 BUS od podrejenih razsmernikov do glavnega. Glavni razsmernik je povezan z internetom.
Besedilni opis te slike
Diagram na belem ozadju z naslovom "Multiple Devices, RS485 Bus, Wired Ethernet (LAN) Connection". Štirje beli razsmerniki stojijo v vrsti, označeni od leve proti desni: Slave, Slave, Slave, Master. Črte z oznako "RS485" povezujejo prvega z drugim, drugega s tretjim in tretjega z glavnim razsmernikom. Črta z oznako "ETH" poteka od glavnega razsmernika do sive naprave z oznako "Ethernet Router", ob kateri je majhna ikona globusa s črkami www. Podnapis: "Figure 8: Multiple devices, RS485 bus, wired Ethernet connection."
2.1 Nastavitve za podrejene naprave

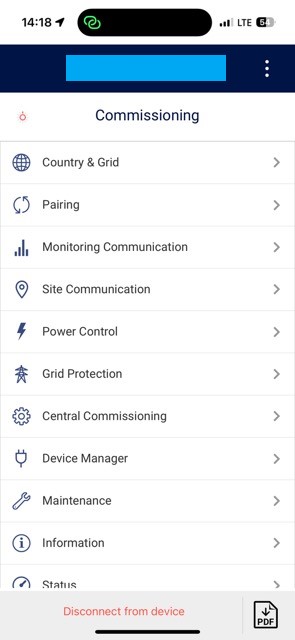

Ko so fizične povezave vzpostavljene, določite naslov vsakega podrejenega razsmernika. Naslednje korake izvedite na vsakem podrejenem razsmerniku:
Besedilni opis te slike
Posnetek zaslona aplikacije na pametnem telefonu (aplikacija za zagon razsmernika) z vrstico stanja: ura 14:18, signal LTE in baterija 54. Zgornja vrstica je temno modra z modrim pravokotnikom, ki skriva naslov, in ikono menija s tremi pikami. Naslov zaslona: "Commissioning". Menijski vnosi, vsak z ikono in puščico v desno: Country & Grid; Pairing; Monitoring Communication; Site Communication; Power Control; Grid Protection; Central Commissioning; Device Manager; Maintenance; Information; Status (spodaj delno odrezan). Spodaj: siva vrstica z rdečim besedilom "Disconnect from device" in ikono za prenos PDF.

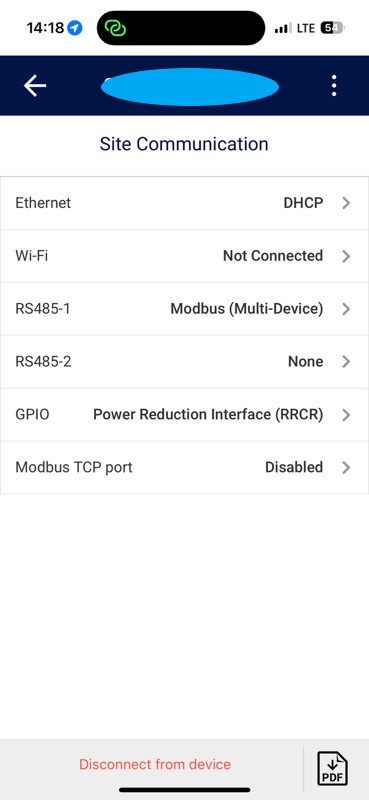

Besedilni opis te slike
Posnetek zaslona aplikacije na pametnem telefonu (aplikacija za zagon razsmernika) z vrstico stanja: ura 14:18, signal LTE in baterija 54. Zgornja vrstica je temno modra s puščico nazaj, modrim ovalom, ki skriva naslov, in ikono menija s tremi pikami. Naslov zaslona: "Site Communication". Vrstice seznama (oznaka, vrednost, puščica v desno): Ethernet: DHCP; Wi-Fi: Not Connected; RS485-1: Modbus (Multi-Device); RS485-2: None; GPIO: Power Reduction Interface (RRCR); Modbus TCP port: Disabled. Na dnu zaslona: siva vrstica z rdečim besedilom "Disconnect from device" in ikono za prenos PDF.

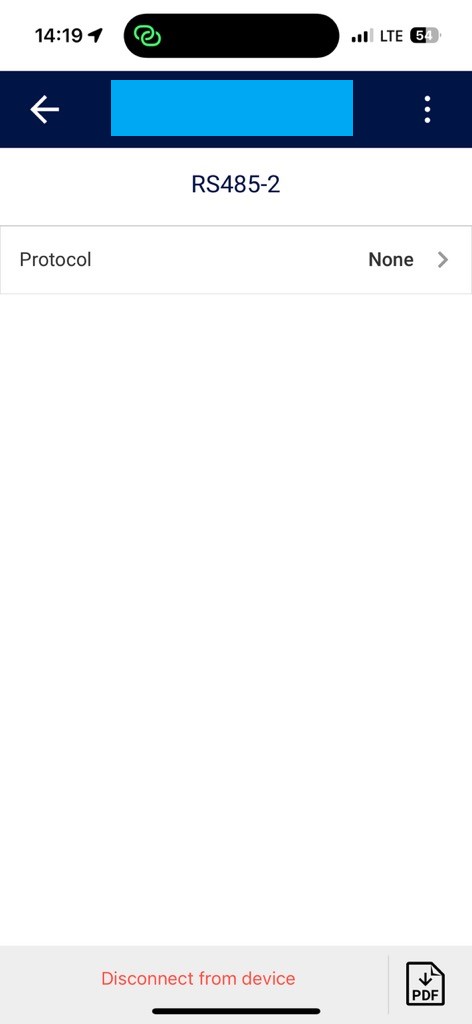

Besedilni opis te slike
Posnetek zaslona aplikacije na pametnem telefonu (aplikacija za zagon razsmernika) z vrstico stanja: ura 14:19, signal LTE in baterija 54. Zgornja vrstica je temno modra s puščico nazaj, modro zapolnjenim pravokotnikom, ki skriva naslov, in ikono menija s tremi pikami. Naslov zaslona: "RS485-2". Ena vrstica seznama: "Protocol" z vrednostjo "None" krepko in puščico v desno. Na dnu zaslona: siva vrstica z rdečim besedilom "Disconnect from device" in ikono za prenos PDF.

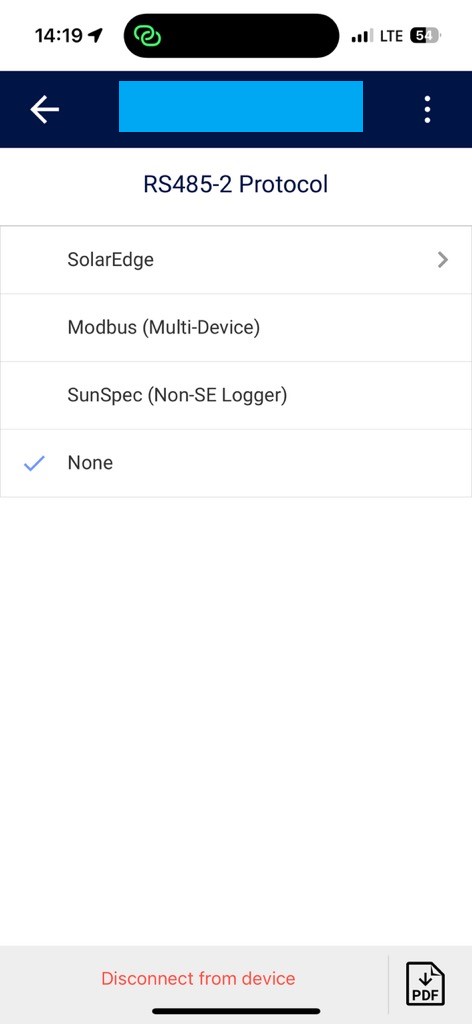

Besedilni opis te slike
Posnetek zaslona aplikacije na pametnem telefonu (aplikacija za zagon razsmernika) z vrstico stanja: ura 14:19, signal LTE in baterija 54. Zgornja vrstica je temno modra s puščico nazaj, modro zapolnjenim pravokotnikom, ki skriva naslov, in ikono menija s tremi pikami. Naslov zaslona: "RS485-2 Protocol". Seznam možnosti: "SolarEdge" (s puščico v desno), "Modbus (Multi-Device)", "SunSpec (Non-SE Logger)", "None" (izbrano, modra kljukica na levi). Na dnu zaslona: siva vrstica z rdečim besedilom "Disconnect from device" in ikono za prenos PDF.

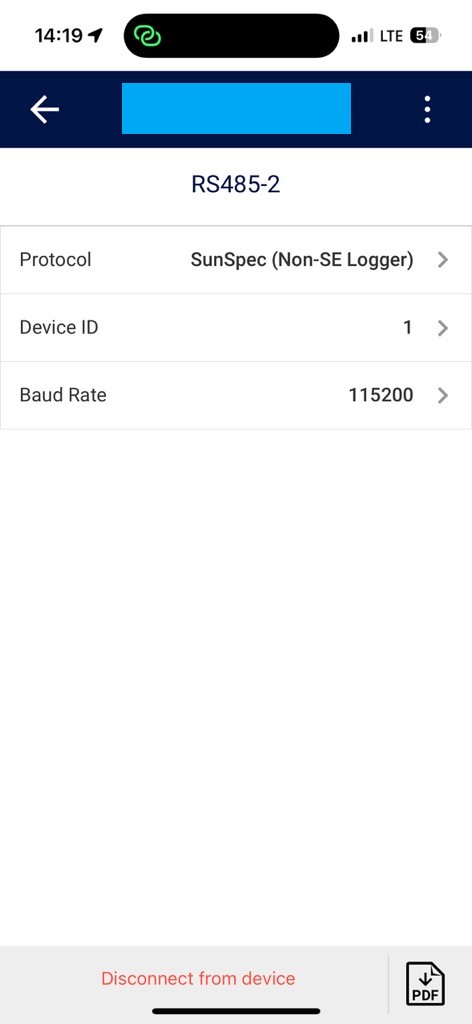

Besedilni opis te slike
Posnetek zaslona aplikacije na pametnem telefonu (aplikacija za zagon razsmernika) z vrstico stanja: ura 14:19, signal LTE in baterija 54. Zgornja vrstica je temno modra s puščico nazaj, modrim pravokotnikom, ki skriva naslov, in ikono menija s tremi pikami. Naslov zaslona: "RS485-2". Vrstice seznama (oznaka, vrednost, puščica v desno): Protocol: SunSpec (Non-SE Logger); Device ID: 1; Baud Rate: 115200. Na dnu zaslona: siva vrstica z rdečim besedilom "Disconnect from device" in ikono za prenos PDF.
3 Povezava glavnega razsmernika z Reduxi Controller prek Modbus TCP
Za povezavo glavnega razsmernika prek Modbus TCP z določenim naslovom IP sledite navodilom Konfiguracija glavnega razsmernika SolarEdge.

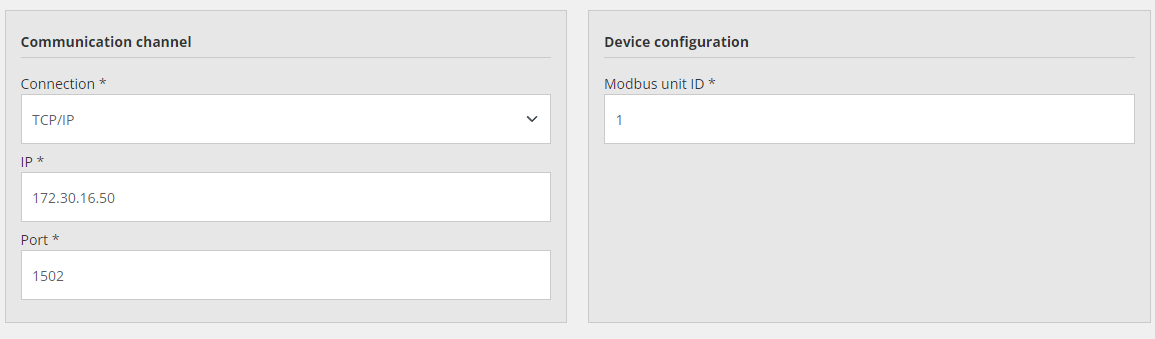

Slika prikazuje primer nastavitev Modbus TCP na strani Reduxi Controller.
Besedilni opis te slike
Posnetek zaslona dveh obrazcev v Reduxi Configurator na svetlosivem ozadju. Levi obrazec "Communication channel": Connection *: TCP/IP (spustni seznam); IP *: 172.30.16.50; Port *: 1502. Desni obrazec "Device configuration": Modbus unit ID *: 1.
4 Povezava glavnega razsmernika z Reduxi Controller prek Modbus RTU
Glavni razsmernik lahko z Reduxi Controller povežete tudi prek serijske povezave (Modbus RTU).

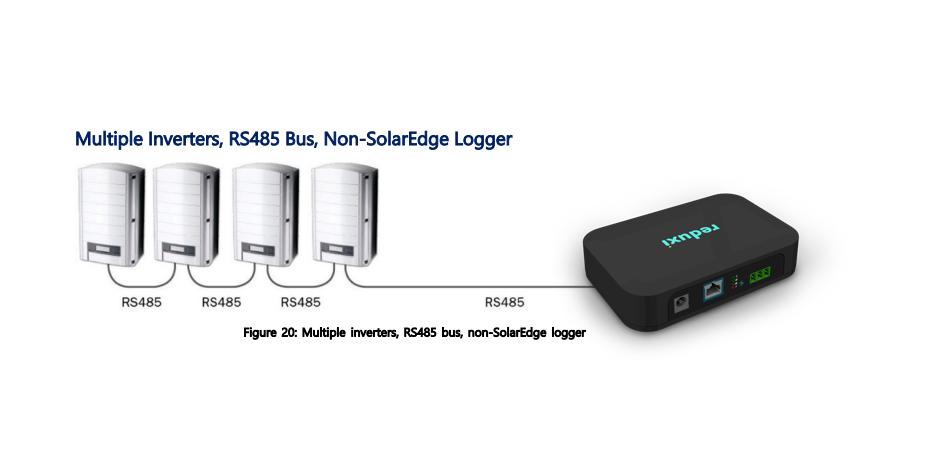

Besedilni opis te slike
Diagram na belem ozadju z naslovom "Multiple Inverters, RS485 Bus, Non-SolarEdge Logger". Štirje beli razsmerniki stojijo v vrsti na levi. Črte z oznako "RS485" povezujejo razsmernik 1 z razsmernikom 2, razsmernik 2 z razsmernikom 3 in razsmernik 3 z razsmernikom 4 (tri kratke povezave RS485). Četrta črta z oznako "RS485" poteka od razsmernika 4 do črnega krmilnika Reduxi na desni, ki ima na vrhu natisnjeno ime "reduxi". Na sprednji strani krmilnika so okrogla vrata, vrata Ethernet in majhen zelen zaslon. Podnapis pod diagramom: "Figure 20: Multiple inverters, RS485 bus, non-SolarEdge logger".
Podrejene razsmernike nastavite enako kot v točki 2, razdelek 2.1 Nastavitve za podrejene naprave.

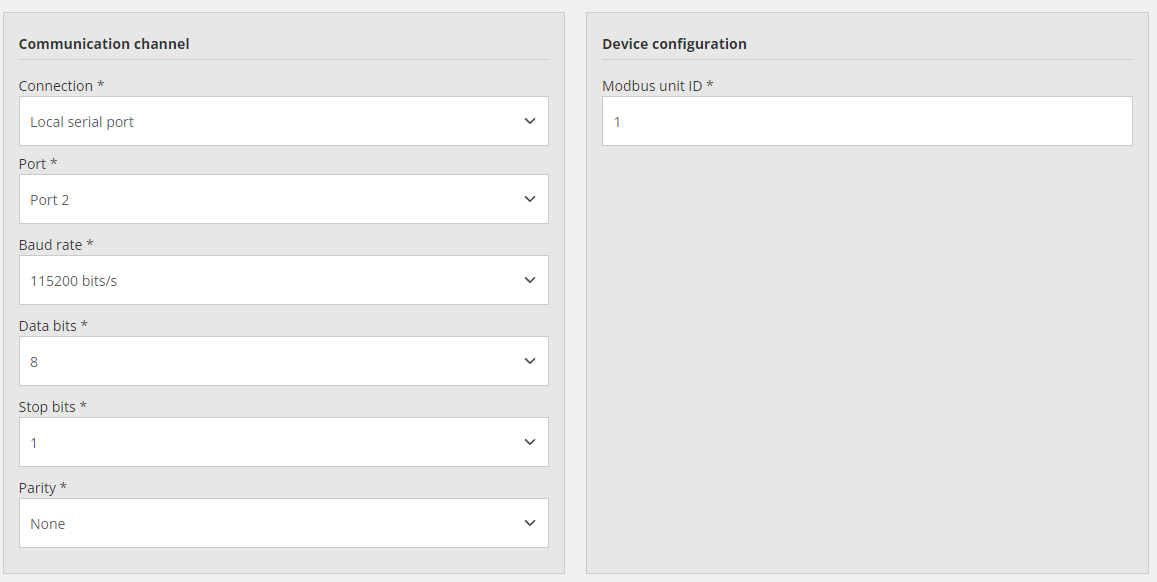

Slika prikazuje primer nastavitev Modbus RTU na strani Reduxi Controller.
Besedilni opis te slike
Posnetek zaslona dveh obrazcev v Reduxi Configurator na svetlosivem ozadju. Levi obrazec "Communication channel": Connection *: Local serial port; Port *: Port 2; Baud rate *: 115200 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None. Desni obrazec "Device configuration": Modbus unit ID *: 1.
Več informacij o nastavitvi naprave v Reduxi najdete v priročniku Reduxi Configurator. Za aplikacijo Reduxi Cloud glejte Reduxi Cloud.
✓ Povzetek
Povezava (točka 1): Krmilnik povežite s kontakti razsmernika, kot je prikazano na sliki. Aplikacijska opomba SolarEdge opisuje vse možnosti komunikacije.
Podrejeni razsmerniki (točka 2): Podrejene razsmernike z RS485 povežite z glavnim. Nastavite protokol SunSpec (Non-SE logger) in Device ID na vsakem podrejenem razsmerniku.
Glavni razsmernik prek Modbus TCP (točka 3): Glavni razsmernik povežite z določenim naslovom IP. Sledite navodilom Konfiguracija glavnega razsmernika SolarEdge.
Glavni razsmernik prek Modbus RTU (točka 4): Glavni razsmernik lahko povežete tudi prek serijske povezave. Nastavitve podrejenih razsmernikov ostanejo enake kot v točki 2.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Podrejeni razsmernik se ne bere | Preverite, ali ima vsak podrejeni razsmernik svoj Device ID in protokol SunSpec (Non-SE logger) pod Site communication – RS485-2 (glejte točko 2). |
| Glavni razsmernik ni dosegljiv prek Modbus TCP | Preverite naslov IP glavnega razsmernika. Sledite navodilom Konfiguracija glavnega razsmernika SolarEdge (glejte točko 3). |
